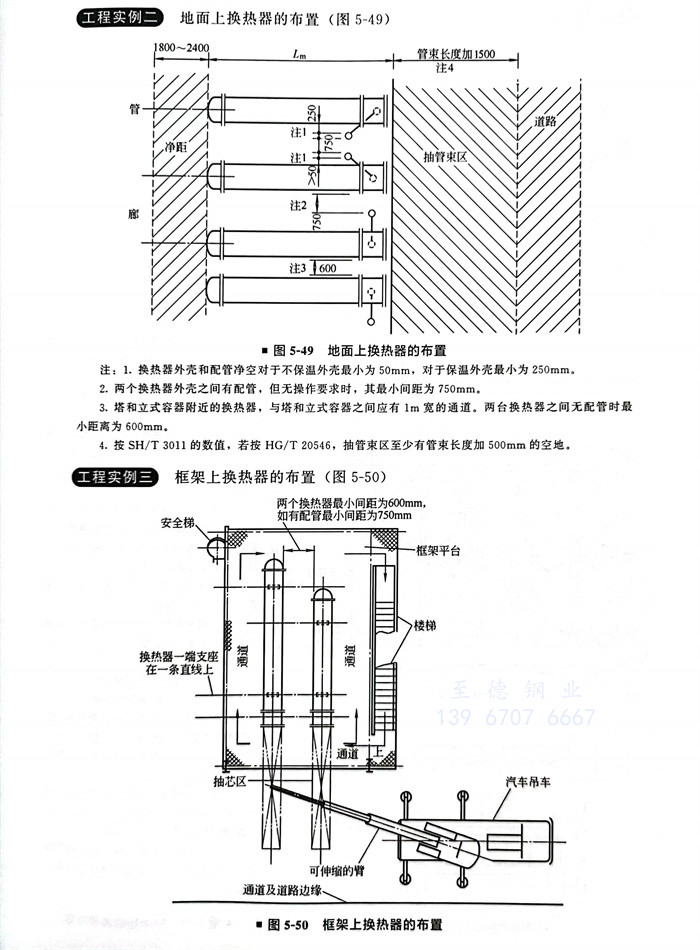

套管式換熱(re)(re)器的(de)布置(zhi)和(he)檢修要求與管殼(ke)式換熱(re)(re)器大(da)體(ti)相同，可參照管殼(ke)式換熱(re)(re)器的(de)布置(zhi)。此外還應注意以下兩點。

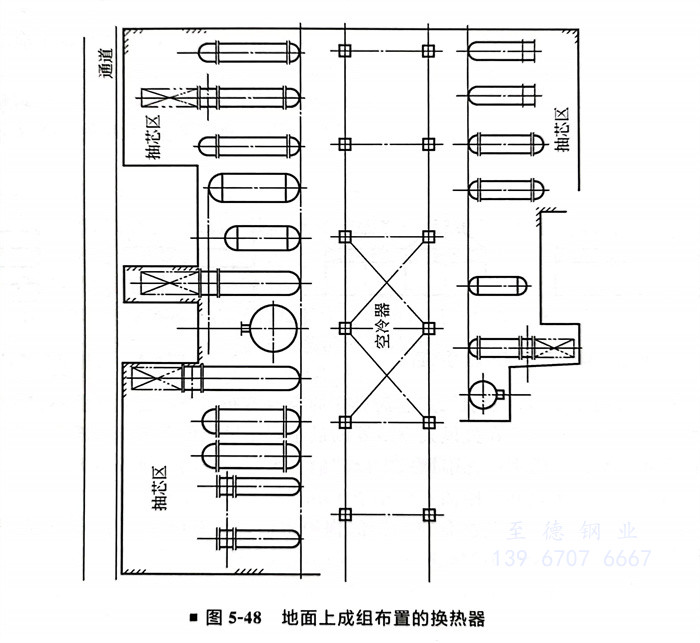

  ①. 套管(guan)式(shi)(shi)換(huan)熱(re)(re)(re)器的位置和安裝高度。套管(guan)式(shi)(shi)換(huan)熱(re)(re)(re)器一(yi)般(ban)成組(zu)(zu)布置在(zai)地面(mian)上，為了節約(yue)占地也可(ke)以支撐(cheng)在(zai)框(kuang)架立柱的側面(mian)。對于(yu)組(zu)(zu)合數量不多(duo)的套管(guan)式(shi)(shi)換(huan)熱(re)(re)(re)器，可(ke)以將兩種相近介質的換(huan)熱(re)(re)(re)器組(zu)(zu)合在(zai)一(yi)起設在(zai)同(tong)一(yi)個(ge)基礎上。

  ②. 套管(guan)式換熱器作為(wei)往復(fu)式壓縮機的(de)中間冷(leng)卻器時，為(wei)了(le)防(fang)止振動(dong)應設(she)加(jia)強支座(zuo)，可在原有的(de)兩個(ge)支座(zuo)之外增加(jia)1～2個(ge)加(jia)強支座(zuo)。

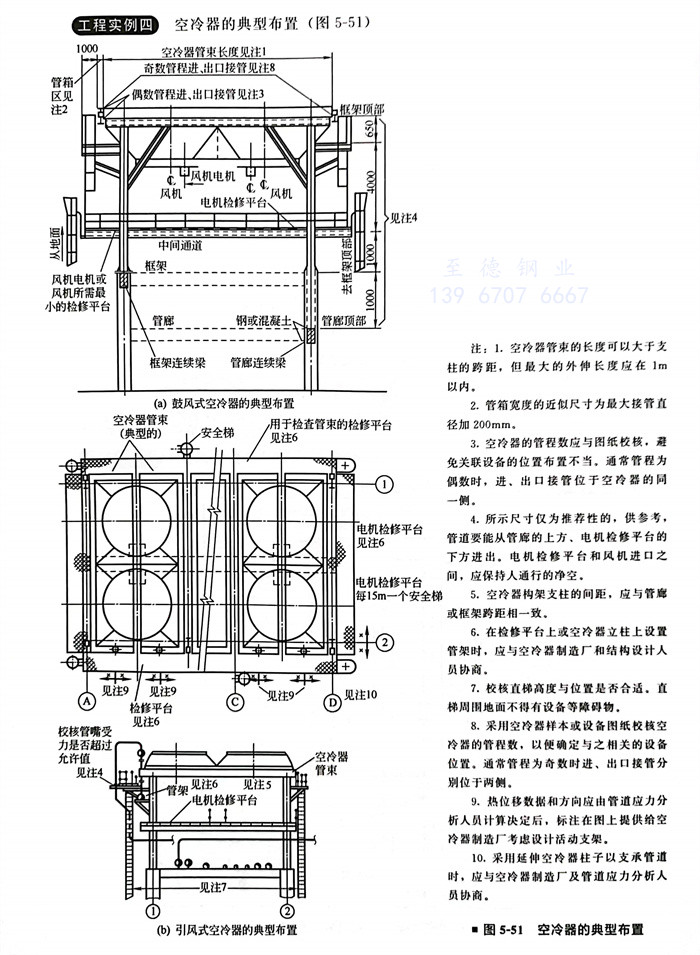

注：1. 空冷(leng)器(qi)管(guan)束的(de)長(chang)度可(ke)以大于支柱的(de)跨距，但最大的(de)外伸長(chang)度應在1m以內。

2．管箱寬度的近似(si)尺寸(cun)為(wei)最(zui)大(da)接管直徑加200mm。

3．空(kong)冷器(qi)的(de)管程數(shu)應與圖(tu)紙(zhi)校核，避免關(guan)聯(lian)設備的(de)位置(zhi)布(bu)置(zhi)不當。通常管程為偶數(shu)時，進(jin)、出口接管位于空(kong)冷器(qi)的(de)同一側。

4．所示(shi)尺寸僅為推薦性的，供(gong)參考，管道要能(neng)從管廊(lang)的上(shang)方、電機(ji)檢(jian)修(xiu)平臺的下方進出。電機(ji)檢(jian)修(xiu)平臺和風機(ji)進口之間，應保持人通行的凈空。

5．空冷器(qi)構架支柱(zhu)的(de)間距(ju)，應與(yu)管(guan)廊或框(kuang)架跨距(ju)相一(yi)致。

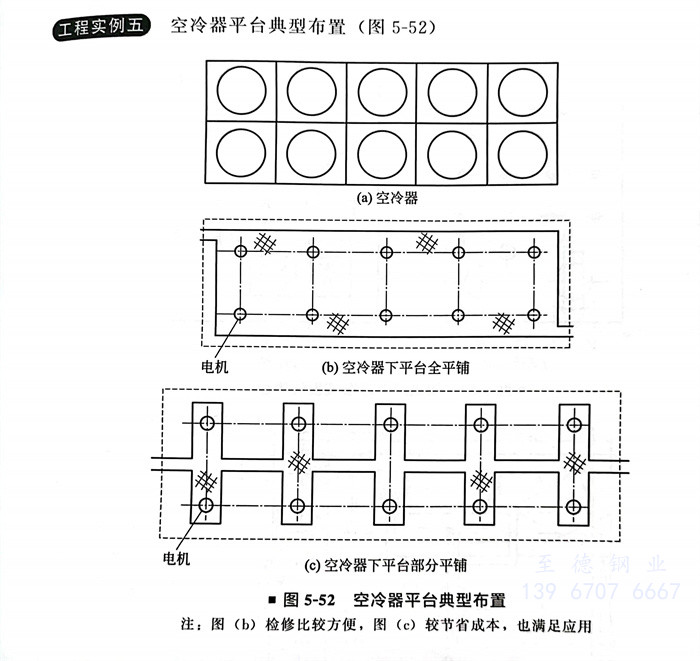

6．在檢修平臺上(shang)或空冷器(qi)立柱上(shang)設置(zhi)管架時(shi)，應與空冷器(qi)制造廠和結構設計(ji)人員協商。

7．校核(he)直(zhi)梯(ti)高(gao)度與位置是否合(he)適(shi)。直(zhi)梯(ti)周(zhou)圍地面不得有設備(bei)等障礙物。

8．采用空冷(leng)器(qi)樣(yang)本或設備圖紙校核空冷(leng)器(qi)的(de)管(guan)程數，以便確定與(yu)之相關的(de)設備位(wei)置。通常管(guan)程為奇數時進、出口接管(guan)分別位(wei)于兩側。

9．熱(re)位移數(shu)據(ju)和(he)方向應由管道應力(li)分析人員計(ji)算決定后，標(biao)注(zhu)在圖上提供給空(kong)冷器制(zhi)造廠考慮(lv)設計(ji)活動支架。

10．采用延伸空冷器柱子(zi)以(yi)支承(cheng)管(guan)(guan)道時，應(ying)與空冷器制造廠及(ji)管(guan)(guan)道應(ying)力分析人員協商(shang)。
