一、加熱爐的位置

  ①. 一般加熱爐（Heating Furnace）被視(shi)為明(ming)火設備之一，因(yin)此加熱爐通常布置在裝(zhuang)置區的邊緣地(di)區（圖5-53），最(zui)好在工藝裝(zhuang)置常年(nian)最(zui)小頻率風(feng)向的下風(feng)側，以(yi)免泄漏的可燃物觸及明(ming)火而發生事(shi)故。

  ②. 加熱(re)爐應布置在離含油(you)工(gong)藝(yi)設備15m以外(wai)（除反應器外(wai)）。從加熱(re)爐出來的(de)(de)物料溫度較高(gao)，往往要用合(he)金(jin)鋼管(guan)(guan)道，為了盡量縮(suo)短昂貴的(de)(de)合(he)金(jin)鋼管(guan)(guan)道，以減少(shao)壓降(jiang)和(he)溫降(jiang)，減少(shao)投資，常常把(ba)加熱(re)爐靠(kao)近反應器布置。

  ③. 加熱(re)爐與其他明火設備應盡可(ke)能(neng)布置在(zai)一(yi)起。幾座(zuo)加熱(re)爐可(ke)按(an)爐中心(xin)線對(dui)齊成排(pai)布置。在(zai)經(jing)濟合(he)理(li)的條件下，幾座(zuo)加熱(re)爐可(ke)以合(he)用一(yi)個煙囪。

  ④. 對于設有蒸汽(qi)發生器的加熱爐(lu)，汽(qi)包(bao)宜設置在加熱爐(lu)頂部(bu)或鄰近的框架上(shang)。

  ⑤. 當加熱爐有輔助(zhu)設(she)備如空(kong)氣預熱器、鼓風(feng)機、引(yin)風(feng)機等時，輔助(zhu)設(she)備的布(bu)置不應妨礙其本身和加熱爐的檢修(xiu)。

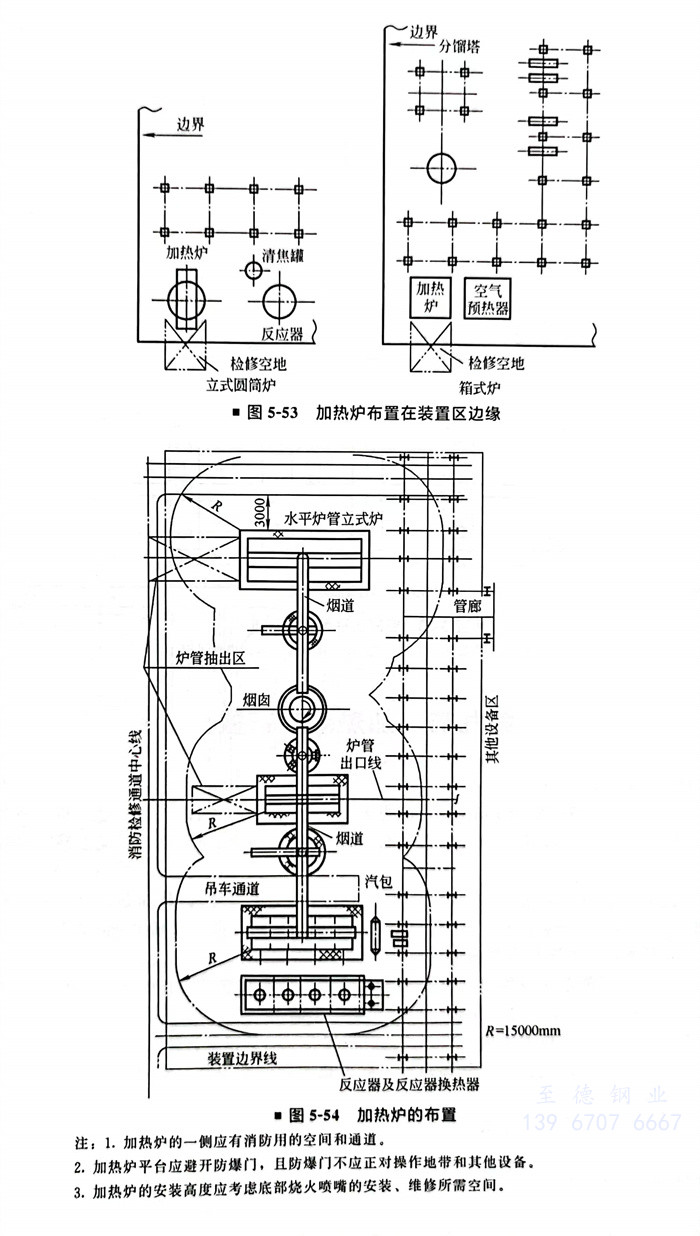

 加熱爐(lu)的布置如(ru)圖5-54 所示。

二、加熱爐的間(jian)距

  ①. 兩座加(jia)熱爐的凈距(ju)不宜(yi)小于3m（按SH/T 3011）。

  ②. 加熱爐外(wai)壁與檢(jian)修道路(lu)邊緣的間(jian)距不應(ying)小于(yu)3m。

  ③. 當加熱爐(lu)(lu)采(cai)用機(ji)動維(wei)(wei)修機(ji)具吊裝爐(lu)(lu)管(guan)時，應有機(ji)動維(wei)(wei)修機(ji)具通行的(de)通道和檢(jian)修場地，對于(yu)帶有水平爐(lu)(lu)管(guan)的(de)加熱爐(lu)(lu)，在抽出爐(lu)(lu)管(guan)的(de)一側，檢(jian)修場地的(de)長(chang)度不應小于(yu)爐(lu)(lu)管(guan)長(chang)度加2m。

  ④. 加熱爐與(yu)其附屬的燃料氣分液(ye)罐、燃料氣加熱器的間距，不應(ying)小于6m。

  ⑤. 煉油(you)廠酮(tong)苯脫蠟、脫油(you)裝(zhuang)置的惰性氣體發生爐與煤(mei)油(you)儲罐(guan)的間距，不應小于6m。

  ⑥. 加熱爐(lu)與(yu)露(lu)天布置(zhi)的(de)(de)(de)液化烴設備之間(jian)設置(zhi)防(fang)(fang)(fang)火(huo)墻(qiang)時，其間(jian)距可由22.5m減至15m。防(fang)(fang)(fang)火(huo)墻(qiang)的(de)(de)(de)高度不(bu)宜不(bu)小于3m，防(fang)(fang)(fang)火(huo)墻(qiang)與(yu)加熱爐(lu)間(jian)距不(bu)宜大于5m，并能防(fang)(fang)(fang)止(zhi)可燃氣體(ti)竄入爐(lu)體(ti)。防(fang)(fang)(fang)火(huo)墻(qiang)的(de)(de)(de)結構應為非燃燒材料的(de)(de)(de)實體(ti)墻(qiang)。

  ⑦. 加熱爐與液化(hua)烴設備廠(chang)房(fang)(fang)或(huo)甲類氣體壓縮機房(fang)(fang)的間(jian)距，當廠(chang)房(fang)(fang)朝向加熱爐一面為封閉(bi)墻時，其間(jian)距可由22.5m減(jian)至(zhi)15m。

三、加熱爐布置(zhi)的(de)工程(cheng)實例

工程實例一

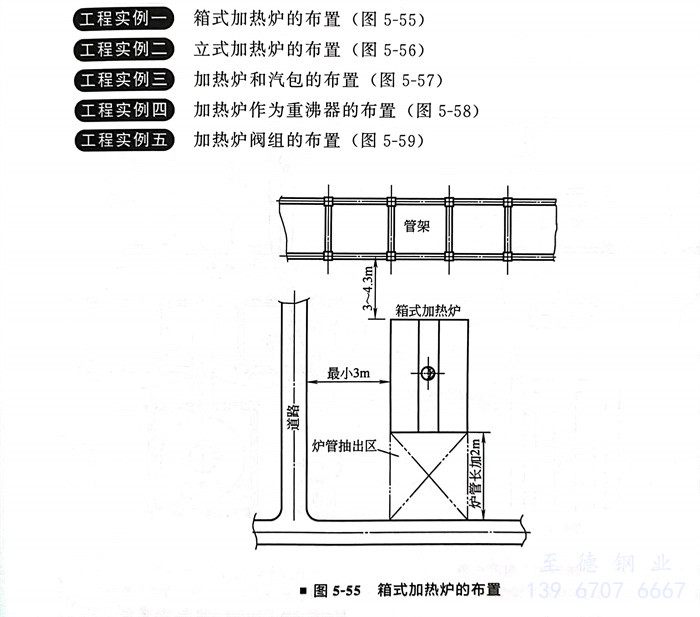

箱式加熱爐的布置（圖5-55）

立(li)式(shi)加熱爐(lu)的布置（圖5-56）

加熱爐和(he)汽包的布置(zhi)（圖5-57）

加(jia)熱爐作(zuo)為重沸器的布置（圖5-58）

加熱(re)爐閥組的布置（圖5-59）
