裝(zhuang)置內構筑物包括(kuo)管架（包括(kuo)管廊）、框架、平(ping)臺梯子、放空煙(yan)囪、防火墻、管溝、圍堰等(deng)。
一(yi)、框架的(de)布置(zhi)
1. 框架的類型(xing)
框(kuang)(kuang)架(jia)(jia)按設備(bei)布(bu)(bu)(bu)置(zhi)(zhi)需要可(ke)以(yi)(yi)和管(guan)廊結合在(zai)一(yi)(yi)起(qi)布(bu)(bu)(bu)置(zhi)(zhi)，如(ru)管(guan)廊下布(bu)(bu)(bu)置(zhi)(zhi)機(ji)、泵(beng)，管(guan)廊的管(guan)道在(zai)泵(beng)的上(shang)方，管(guan)道上(shang)方第一(yi)(yi)層框(kuang)(kuang)架(jia)(jia)布(bu)(bu)(bu)置(zhi)(zhi)高位容(rong)器(qi)(qi)，第二層布(bu)(bu)(bu)置(zhi)(zhi)冷(leng)卻(que)器(qi)(qi)和換(huan)熱器(qi)(qi)，最上(shang)一(yi)(yi)層布(bu)(bu)(bu)置(zhi)(zhi)空(kong)冷(leng)器(qi)(qi)或冷(leng)凝冷(leng)卻(que)器(qi)(qi)。框(kuang)(kuang)架(jia)(jia)也可(ke)以(yi)(yi)獨(du)立布(bu)(bu)(bu)置(zhi)(zhi)。根(gen)據各(ge)類設備(bei)要求設置(zhi)(zhi)，如(ru)塔框(kuang)(kuang)架(jia)(jia)、反應器(qi)(qi)框(kuang)(kuang)架(jia)(jia)、換(huan)熱設備(bei)和容(rong)器(qi)(qi)框(kuang)(kuang)架(jia)(jia)等。
2. 框架的結構尺(chi)寸(cun)
框(kuang)(kuang)架(jia)的(de)(de)結構尺(chi)寸(cun)，按(an)設(she)(she)(she)備(bei)(bei)的(de)(de)不(bu)同(tong)(tong)要求(qiu)確(que)定，在管(guan)廊附近的(de)(de)框(kuang)(kuang)架(jia)，其(qi)柱(zhu)距與管(guan)廊柱(zhu)距對齊為宜，一(yi)般為6m。框(kuang)(kuang)架(jia)跨度(du)隨架(jia)空設(she)(she)(she)備(bei)(bei)要求(qiu)不(bu)同(tong)(tong)而異。框(kuang)(kuang)架(jia)的(de)(de)高(gao)(gao)度(du)應(ying)滿足設(she)(she)(she)備(bei)(bei)的(de)(de)工藝操作、設(she)(she)(she)備(bei)(bei)的(de)(de)安裝(zhuang)檢修和(he)敷設(she)(she)(she)管(guan)道的(de)(de)要求(qiu)。框(kuang)(kuang)架(jia)的(de)(de)層高(gao)(gao)按(an)最大設(she)(she)(she)備(bei)(bei)要求(qiu)確(que)定，但在布(bu)置設(she)(she)(she)備(bei)(bei)時盡(jin)可能將尺(chi)寸(cun)相近的(de)(de)設(she)(she)(she)備(bei)(bei)布(bu)置在同(tong)(tong)一(yi)層框(kuang)(kuang)架(jia)上，而且要考慮(lv)設(she)(she)(she)備(bei)(bei)支座(zuo)梁的(de)(de)位(wei)置，使其(qi)經(jing)濟合理。
二、平臺梯子的布(bu)置
1. 平臺梯子設置(zhi)位置(zhi)
①. 在(zai)需要(yao)操(cao)作和(he)(he)經常維修的場所應設(she)(she)置(zhi)平臺和(he)(he)梯(ti)子，并按(an)防火(huo)要(yao)求設(she)(she)置(zhi)安全梯(ti)。在(zai)設(she)(she)備(bei)和(he)(he)管(guan)道上，操(cao)作中需要(yao)維修、檢查、調節(jie)和(he)(he)觀察(cha)的地方，如人(ren)孔(kong)、手孔(kong)、塔、容器管(guan)口法蘭(lan)、調節(jie)閥、安全閥、取樣點(dian)、流量(liang)孔(kong)板、液面計、工(gong)藝盲板、經常操(cao)作的閥門和(he)(he)需要(yao)用機械清(qing)理的管(guan)道轉彎處都應設(she)(she)置(zhi)平臺和(he)(he)梯(ti)子。
②. 相鄰塔和立式容器(qi)的平(ping)臺標高(gao)宜一致，以(yi)便布(bu)置成聯合平(ping)臺。
③. 設備上的(de)平(ping)臺不(bu)應(ying)妨礙(ai)設備的(de)檢修，否則應(ying)做成可拆卸的(de)。
④. 管廊進出裝(zhuang)置切斷閥處應設置操作(zuo)平臺。
2. 平臺的尺寸(cun)
①. 平臺(tai)寬度不應小于0.8m，平臺(tai)上(shang)的凈空高度不宜(yi)小于2.2m。
②. 設備人孔中(zhong)心線(xian)距(ju)(ju)平臺的距(ju)(ju)離宜為0.8～1.0m，設備手孔中(zhong)心線(xian)距(ju)(ju)平臺的距(ju)(ju)離宜為1.0~1.5m。
③. 設備加料口頂面距平臺(tai)的距離(li)不宜大于1m。
④. 法蘭(lan)連接(jie)的(de)立式設備的(de)平(ping)臺與法蘭(lan)面的(de)距離(li)不宜(yi)大于1.5m。
⑤. 為(wei)立式換熱器設置的(de)平臺與上(shang)部管(guan)箱(xiang)法(fa)蘭或管(guan)箱(xiang)蓋的(de)距離不宜大于1.5m。
⑥. 為了便于檢修水箱內的(de)管束，水箱上的(de)平臺應是可拆卸(xie)的(de)。
⑦. 根(gen)據防火規范(fan)要求，甲(jia)、乙、丙(bing)類塔區聯合(he)平(ping)臺(tai)以及其他工(gong)藝設(she)備和(he)大(da)(da)型(xing)容器或容器組的(de)(de)平(ping)臺(tai)，均應設(she)置(zhi)不(bu)少于兩(liang)個(ge)通往地(di)面的(de)(de)梯(ti)子，作為安(an)全出(chu)口，各(ge)安(an)全口的(de)(de)距離不(bu)應大(da)(da)于25m。但對不(bu)大(da)(da)于8m的(de)(de)甲(jia)類平(ping)臺(tai)和(he)長(chang)度不(bu)大(da)(da)于15m的(de)(de)乙、丙(bing)類平(ping)臺(tai)可只(zhi)設(she)一個(ge)梯(ti)子，相鄰(lin)的(de)(de)框架、平(ping)臺(tai)宜根(gen)據安(an)全疏散(san)的(de)(de)需要用走橋連通。
⑧. 平(ping)臺的(de)防護(hu)(hu)欄(lan)(lan)桿高度不應小于1.05m，距地面20m以上(shang)的(de)平(ping)臺的(de)防護(hu)(hu)欄(lan)(lan)桿高度為不應小于1.2m。防護(hu)(hu)欄(lan)(lan)桿為固定式防護(hu)(hu)設(she)施(shi)，影響(xiang)檢修的(de)欄(lan)(lan)桿應為可拆卸(xie)的(de)。
⑨. 在設置(zhi)平臺有困難(nan)而又需要操作和檢修的地方可設置(zhi)直梯或活動平臺。
⑩. 操作平(ping)(ping)臺(tai)（包括設(she)備平(ping)(ping)臺(tai)）的均(jun)布(bu)活(huo)荷(he)載(zai)(zai)不應(ying)小(xiao)于(yu)3kN／㎡；檢修平(ping)(ping)臺(tai)或(huo)建筑物(wu)樓(lou)面的均(jun)布(bu)活(huo)荷(he)載(zai)(zai)不應(ying)小(xiao)于(yu)4kN／㎡。大型設(she)備檢修平(ping)(ping)臺(tai)的均(jun)布(bu)活(huo)荷(he)載(zai)(zai)應(ying)按其最大檢修部件的重量計(ji)算。
3. 梯子的設置
①. 廠(chang)房和(he)構架的(de)主要(yao)操(cao)作平臺(tai)及(ji)操(cao)作頻繁的(de)平臺(tai)應采(cai)用斜梯。
②. 成組布置的(de)塔的(de)聯(lian)合平(ping)臺宜采用斜梯。
③. 除(chu)上述場合外，宜采用直梯。
4. 梯子的尺(chi)寸(cun)
①. 斜梯的傾(qing)斜角度不(bu)應大(da)于(yu)45°，經常(chang)性雙向通行的傾(qing)斜角度不(bu)宜大(da)于(yu)38°。梯高(gao)不(bu)宜大(da)于(yu)5m，大(da)于(yu)5m時，應設梯間平臺(tai)，分段設梯。
②. 斜梯(ti)凈寬宜為0.6～1.1m。
③. 直梯凈寬宜(yi)為0.4～0.6m。
④. 高度超過3m的直(zhi)梯應(ying)設置安(an)全護籠，護籠下端距地(di)面或平臺面不(bu)應(ying)小于2.1m，護籠上(shang)端高出平臺面，應(ying)與欄(lan)桿高度一致。
5. 梯子的高度(du)
①. 設備上的直梯(ti)(ti)宜從側面通向平臺。單(dan)段(duan)(duan)梯(ti)(ti)子的高(gao)度不宜大于10m，高(gao)度大于10m時，應采用多(duo)段(duan)(duan)梯(ti)(ti)，梯(ti)(ti)段(duan)(duan)水(shui)平交錯(cuo)布置。
②. 直梯作(zuo)為安全疏(shu)散梯時，梯段(duan)高度不應大(da)于15m。
6. 操作和檢(jian)修設施

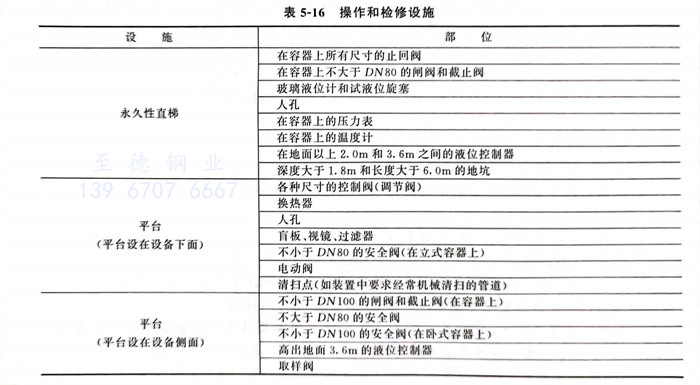

操作(zuo)和(he)檢修的設(she)施參(can)照表5-16。
三(san)、放空(kong)煙囪的布置
①. 可燃氣體及(ji)有害氣體的排放要求和高度，應(ying)符(fu)合現行GB 16297《大氣污染綜合排放標(biao)(biao)準》和GB 50160《石(shi)油(you)化工(gong)企業設計(ji)防火標(biao)(biao)準》有關泄壓排放的要求。
②. 放空用煙囪應設置在裝置的一端或邊(bian)緣地區(qu)，且位于裝置常年最小頻率風(feng)向的上風(feng)側。
③. 放(fang)空用煙囪與周圍平臺的(de)位置關系應(ying)符合(he)下列要求(qiu)。

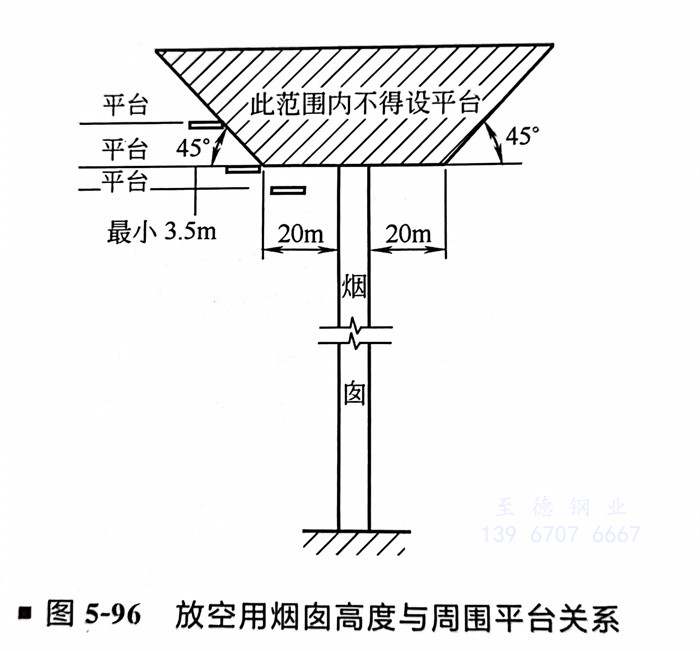

a．如(ru)在煙(yan)(yan)囪頂部外緣(yuan)水平(ping)(ping)方向20m范圍內布置(zhi)平(ping)(ping)臺(tai)(tai)，煙(yan)(yan)囪頂部至(zhi)少高出(chu)平(ping)(ping)臺(tai)(tai)3.5m，如(ru)圖5-96所示。如(ru)平(ping)(ping)臺(tai)(tai)上還有操作室(shi)，煙(yan)(yan)囪應高出(chu)操作室(shi)的屋頂2m。
b. 如在(zai)煙囪頂部外緣(yuan)算起水平方向(xiang)20m以外布置平臺(tai)，平臺(tai)應按圖5-96要求設置。
