1. 火炬系統工藝流程簡介

  火炬根據燃燒特性可分為有煙(yan)火炬、無煙(yan)火炬、吸熱(re)火炬。

  火炬根據支撐結構(gou)可分(fen)為高架火炬、地面火炬、坑式(shi)火炬。一般(ban)按火炬的支撐結構(gou)進行(xing)分(fen)類(lei)。

  高(gao)架(jia)火(huo)(huo)炬(ju)(ju)(ju)即采用豎立的火(huo)(huo)炬(ju)(ju)(ju)筒體(ti)將燃燒器(qi)（又稱火(huo)(huo)炬(ju)(ju)(ju)頭）高(gao)架(jia)于空中，火(huo)(huo)炬(ju)(ju)(ju)氣通過(guo)火(huo)(huo)炬(ju)(ju)(ju)筒體(ti)進入燃燒器(qi)，燃燒后的煙氣直(zhi)接進入空氣中，隨氣流擴散(san)至(zhi)遠處。根據(ju)火(huo)(huo)炬(ju)(ju)(ju)筒體(ti)的支(zhi)撐形式(shi)(shi)(shi)，高(gao)架(jia)火(huo)(huo)炬(ju)(ju)(ju)又可分為塔(ta)架(jia)式(shi)(shi)(shi)、半塔(ta)架(jia)式(shi)(shi)(shi)、自支(zhi)撐式(shi)(shi)(shi)、拉線式(shi)(shi)(shi)。

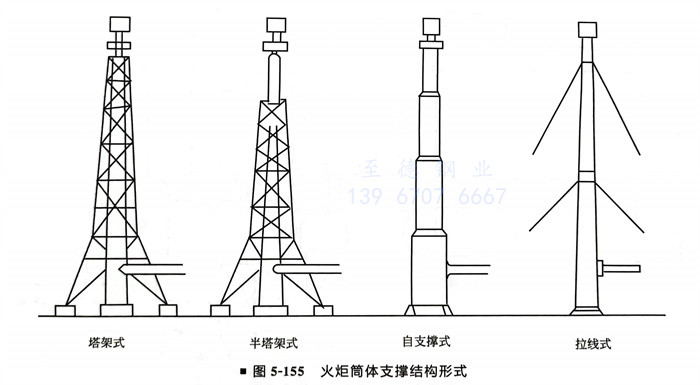

火(huo)炬筒(tong)體支撐(cheng)結構形(xing)式，如圖5-155所(suo)示。

  地(di)面(mian)火炬沒(mei)有支撐結(jie)構，一般粗(cu)短、無煙、不發光且幾乎無聲，光、噪聲符合環保(bao)要求(qiu)，操作維修(xiu)比(bi)較方便，近年來有被(bei)推廣使(shi)用的(de)(de)趨勢。但隨(sui)著處理氣量的(de)(de)增加，地(di)面(mian)火炬造價增加的(de)(de)幅度往往比(bi)高架(jia)火炬大得多，而且地(di)面(mian)火炬不能(neng)用于有毒物質的(de)(de)燃(ran)燒。如(ru)果氣體中含有相當量的(de)(de)硫，則地(di)面(mian)上的(de)(de)二氧化(hua)硫濃度可能(neng)超過空氣污染控制(zhi)規定的(de)(de)限制(zhi)值(zhi)。

  坑式火炬在(zai)地面(mian)以下(xia)的坑中(zhong)燃(ran)燒，主要處理可(ke)燃(ran)液體廢物，現在(zai)用得較少。

  火(huo)炬(ju)形式的(de)選擇(ze)應(ying)根據(ju)火(huo)炬(ju)系統(tong)的(de)設計處理(li)量、項目(mu)所在地的(de)總(zong)圖(tu)布置以及環境保護的(de)要求等因素確定。

  高架火(huo)炬(ju)主要(yao)包括分液罐(guan)（也稱排(pai)放(fang)罐(guan)，有的火(huo)炬(ju)系統不止一個(ge)）、密封罐(guan)（大多(duo)用水(shui)封，稱為(wei)水(shui)封罐(guan)）、火(huo)炬(ju)收集管(guan)線(xian)、火(huo)炬(ju)筒體(ti)、火(huo)炬(ju)頭、氣體(ti)密封、長(chang)(chang)明燈及監測(ce)長(chang)(chang)明燈的熱電器(qi)、清(qing)煙裝置、航標指示燈、點火(huo)設施、監視(shi)(shi)電視(shi)(shi)（也稱CCTV，一般離火(huo)炬(ju)有一定距離）。

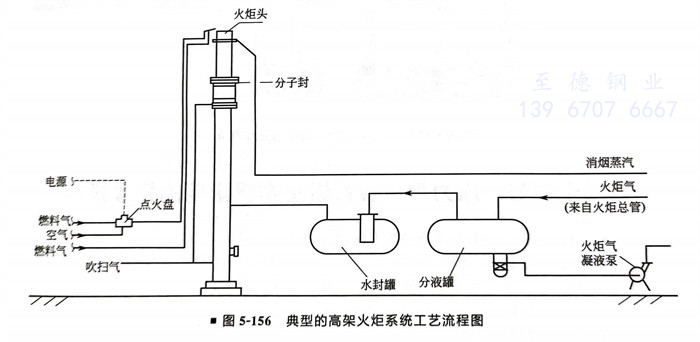

  典型的高架火炬系統工藝流程，如圖(tu)5-156所示。

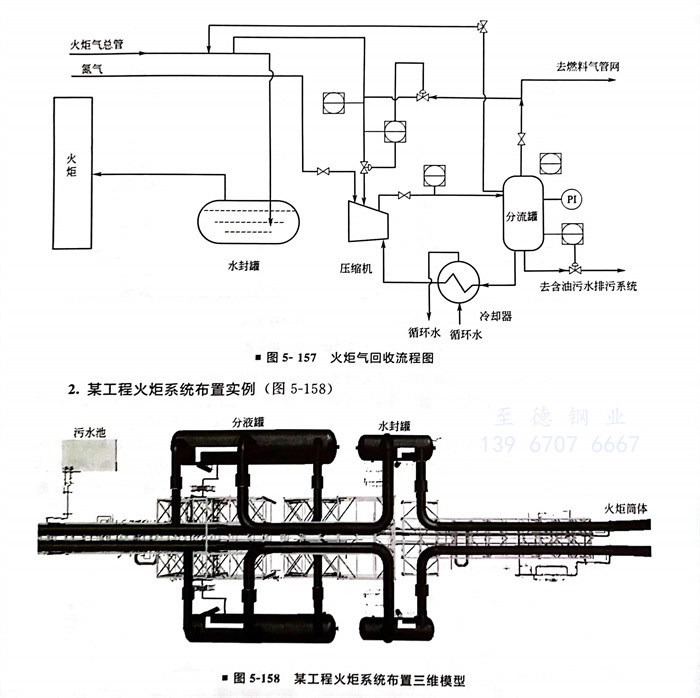

  火炬氣回收流(liu)程，如(ru)圖5-157所(suo)示(shi)。
