①. 工藝管(guan)道布(bu)置應注意(yi)冷熱物(wu)流的流向。
a. 一般被加熱(re)的流(liu)(liu)體宜下(xia)進上(shang)(shang)出；被冷卻的流(liu)(liu)體宜上(shang)(shang)進下(xia)出。冷流(liu)(liu)體和(he)熱(re)流(liu)(liu)體宜選用逆(ni)流(liu)(liu)布置(zhi)。
b. 用(yong)蒸汽加熱時，對于臥(wo)式或(huo)立式換熱器(qi)，蒸汽應從(cong)上部(bu)管口進入，冷凝水從(cong)下部(bu)管口排(pai)出(chu)。
c. 用水冷(leng)(leng)(leng)卻時，對于臥式(shi)或立式(shi)換熱器冷(leng)(leng)(leng)卻水從下部管口進入，從上(shang)部管口排(pai)出，冷(leng)(leng)(leng)卻水宜(yi)走管程，以便于清洗污垢和停(ting)水時換熱器內仍能保(bao)持充滿(man)水，不(bu)宜(yi)排(pai)空。
d. 高溫物(wu)(wu)(wu)(wu)流(liu)(liu)宜(yi)(yi)走(zou)(zou)(zou)(zou)(zou)管程(cheng)(cheng)(cheng)(cheng)(cheng)，低溫物(wu)(wu)(wu)(wu)流(liu)(liu)宜(yi)(yi)走(zou)(zou)(zou)(zou)(zou)殼(ke)程(cheng)(cheng)(cheng)(cheng)(cheng)。干凈的(de)物(wu)(wu)(wu)(wu)流(liu)(liu)宜(yi)(yi)走(zou)(zou)(zou)(zou)(zou)殼(ke)程(cheng)(cheng)(cheng)(cheng)(cheng)。而(er)易產(chan)生堵、結垢的(de)物(wu)(wu)(wu)(wu)流(liu)(liu)宜(yi)(yi)走(zou)(zou)(zou)(zou)(zou)管程(cheng)(cheng)(cheng)(cheng)(cheng)。有腐(fu)蝕性的(de)物(wu)(wu)(wu)(wu)流(liu)(liu)宜(yi)(yi)走(zou)(zou)(zou)(zou)(zou)管程(cheng)(cheng)(cheng)(cheng)(cheng)，而(er)無腐(fu)蝕性的(de)物(wu)(wu)(wu)(wu)流(liu)(liu)宜(yi)(yi)走(zou)(zou)(zou)(zou)(zou)殼(ke)程(cheng)(cheng)(cheng)(cheng)(cheng)。壓力(li)較(jiao)(jiao)高的(de)物(wu)(wu)(wu)(wu)流(liu)(liu)宜(yi)(yi)走(zou)(zou)(zou)(zou)(zou)管程(cheng)(cheng)(cheng)(cheng)(cheng)，壓力(li)較(jiao)(jiao)低的(de)物(wu)(wu)(wu)(wu)流(liu)(liu)宜(yi)(yi)走(zou)(zou)(zou)(zou)(zou)殼(ke)程(cheng)(cheng)(cheng)(cheng)(cheng)。流(liu)(liu)速(su)較(jiao)(jiao)低的(de)物(wu)(wu)(wu)(wu)流(liu)(liu)宜(yi)(yi)走(zou)(zou)(zou)(zou)(zou)殼(ke)程(cheng)(cheng)(cheng)(cheng)(cheng)，而(er)流(liu)(liu)速(su)較(jiao)(jiao)高的(de)物(wu)(wu)(wu)(wu)流(liu)(liu)宜(yi)(yi)走(zou)(zou)(zou)(zou)(zou)管程(cheng)(cheng)(cheng)(cheng)(cheng)。給熱系(xi)數較(jiao)(jiao)大的(de)物(wu)(wu)(wu)(wu)流(liu)(liu)宜(yi)(yi)走(zou)(zou)(zou)(zou)(zou)管程(cheng)(cheng)(cheng)(cheng)(cheng)，而(er)給熱系(xi)數較(jiao)(jiao)低的(de)物(wu)(wu)(wu)(wu)流(liu)(liu)宜(yi)(yi)走(zou)(zou)(zou)(zou)(zou)殼(ke)程(cheng)(cheng)(cheng)(cheng)(cheng)。
②. 管道布(bu)置(zhi)應方便(bian)操作，并不妨(fang)礙設(she)備的(de)檢修。
a. 管(guan)道布(bu)置不影響設備的抽芯(xin)（管(guan)束和內(nei)管(guan)）。

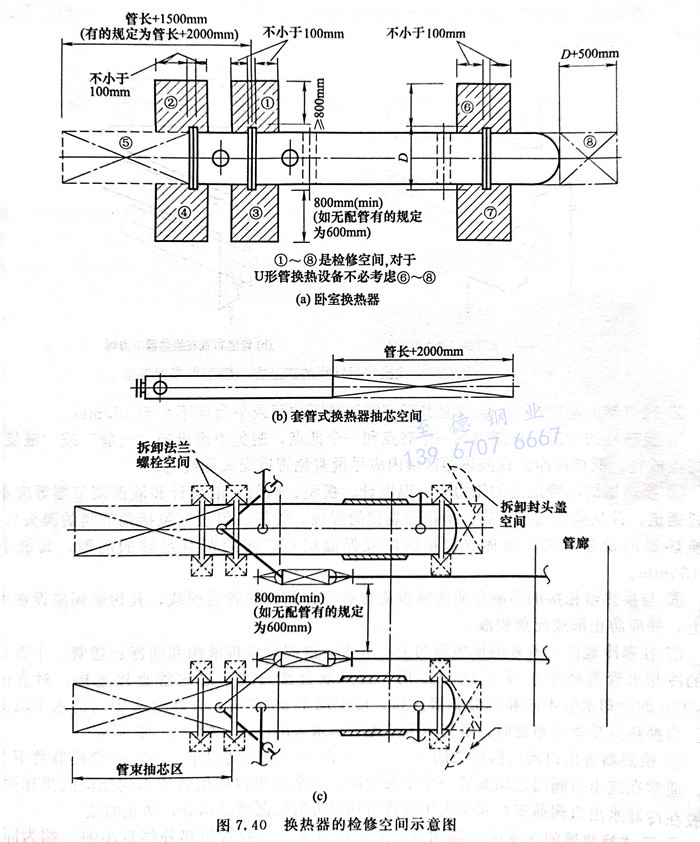

b. 管道和閥門(men)的(de)布置(zhi)，不應妨礙設備的(de)法蘭(lan)和閥門(men)自身(shen)法蘭(lan)的(de)拆(chai)卸(xie)或安(an)裝。在圖(tu)7.40所示(shi)范(fan)圍內不(bu)宜(yi)布置管道或閥門。
c. 在(zai)換熱器封頭端(duan)(duan)或管箱端(duan)(duan)有拆卸(xie)吊(diao)柱(zhu)時，配管應避(bi)開吊(diao)柱(zhu)活動范圍(wei)。

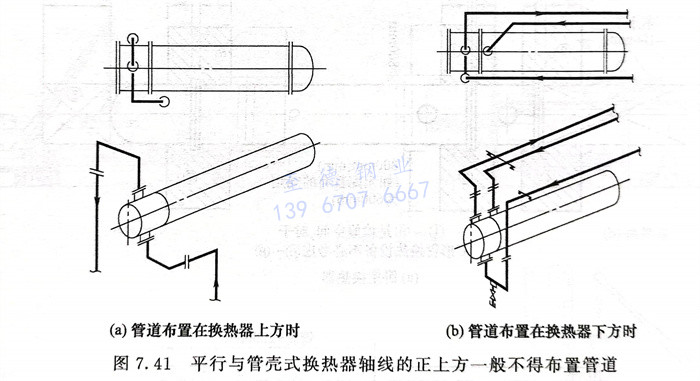

d. 管道(dao)布置時應(ying)考(kao)慮換(huan)(huan)熱(re)器殼體(ti)(ti)的(de)吊出檢修，在平(ping)行(xing)于管殼式(shi)換(huan)(huan)熱(re)器軸線的(de)正上方，一般不得布置管道(dao)，也不得將管道(dao)支吊架生(sheng)根在換(huan)(huan)熱(re)器的(de)殼體(ti)(ti)上，見圖(tu)7.41。但熱(re)虹吸式(shi)換(huan)(huan)熱(re)器的(de)配管應(ying)具體(ti)(ti)考(kao)慮。
③. 換熱器(qi)的基礎標高，應滿足其(qi)下部排液(ye)管距地面(mian)或平臺面(mian)不(bu)小于150mm。
④. 換熱器的管道(dao)，只能(neng)出現一個高點和一個低點，避(bi)免中途出現“氣袋”或(huo)“液(ye)袋”，并(bing)設高點放空、低點放凈。在換熱器區域(yu)內應盡量(liang)避(bi)免管道(dao)交(jiao)叉(cha)和繞(rao)行。
⑤. 換熱(re)器(qi)(qi)周(zhou)圍管道上的(de)(de)壓(ya)力表、溫(wen)度計、視(shi)鏡、閥門、液(ye)面計和液(ye)面調節器(qi)(qi)等應布置在靠近(jin)通道，并從操作通道上容易操作和觀(guan)察的(de)(de)部位。管道、儀表（包括調節閥的(de)(de)膜頭）、閥門距(ju)換熱(re)器(qi)(qi)的(de)(de)設備法蘭、筒(tong)體（包括底座或保溫(wen)層）之間(jian)應留有足夠的(de)(de)間(jian)隙(xi)，其(qi)最小凈距(ju)為150mm。
⑥. 與換熱(re)器相接的易凝介質的管(guan)道或含有固體顆粒的管(guan)道副(fu)線，其切斷(duan)閥應設在(zai)水平管(guan)道上，并應防止形(xing)成死角積液。

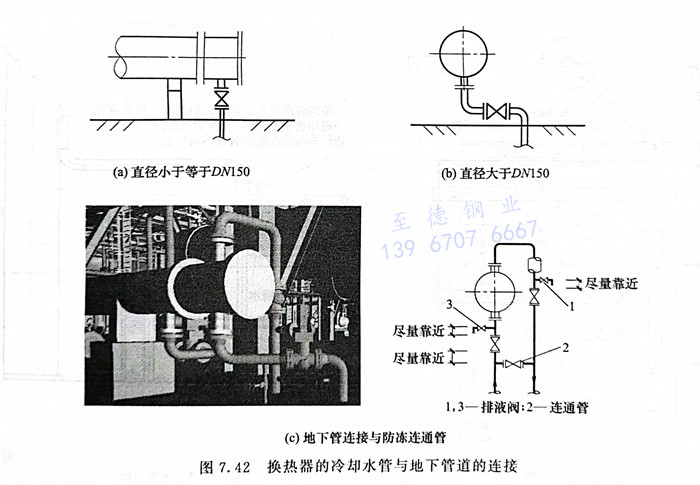

⑦. 在寒冷(leng)地(di)區，室外的(de)換(huan)(huan)熱(re)(re)器(qi)(qi)的(de)上、下水(shui)管道應(ying)設置(zhi)排(pai)液閥和防(fang)凍連通(tong)管。小直(zhi)徑換(huan)(huan)熱(re)(re)器(qi)(qi)的(de)冷(leng)卻水(shui)管直(zhi)徑小于(yu)等于(yu)DN150時(shi)，宜采取(qu)直(zhi)接(jie)(jie)與地(di)下總(zong)水(shui)管直(zhi)接(jie)(jie)連接(jie)(jie)。對直(zhi)徑大于(yu)DN150的(de)冷(leng)卻水(shui)管不應(ying)和總(zong)管直(zhi)接(jie)(jie)連接(jie)(jie)。應(ying)配兩(liang)個90°彎頭，并在彎頭中間的(de)水(shui)平段安裝(zhuang)閥門。當換(huan)(huan)熱(re)(re)器(qi)(qi)是集中布(bu)置(zhi)時(shi)，事先應(ying)考慮地(di)下總(zong)水(shui)管的(de)位置(zhi)，如(ru)圖7.42所示。
⑧. 換熱器進(jin)出(chu)口閥(fa)(fa)門(men)偶然關閉(bi)時，會產生內壓升(sheng)高(gao)的情(qing)況下，為保(bao)護(hu)換熱器管(guan)束不被損(sun)壞，通常(chang)在進(jin)出(chu)口閥(fa)(fa)門(men)之間(jian)安(an)裝(zhuang)一(yi)個小安(an)全閥(fa)(fa)。安(an)全閥(fa)(fa)出(chu)口應用(yong)管(guan)道引到(dao)地(di)面(mian)(mian)或操(cao)作面(mian)(mian)附(fu)近。一(yi)般在冷卻水出(chu)口閥(fa)(fa)前安(an)裝(zhuang)安(an)全閥(fa)(fa)用(yong)管(guan)道引到(dao)附(fu)近的地(di)漏或地(di)溝(gou)處，防止噴濺。
⑨. 臥式換(huan)(huan)熱器的支座應一端(duan)固定，另一端(duan)滑動。一般管道熱補償量(liang)小(xiao)的一端(duan)為固定端(duan)。用(yong)水冷(leng)卻(que)的換(huan)(huan)熱器宜選(xuan)管箱端(duan)作為固定端(duan)，如圖7.43所示。
⑩. 換(huan)熱器的(de)串(chuan)聯(lian)和并聯(lian)設(she)計。將若干(gan)臺換(huan)熱器成組(zu)布置的(de)方法有串(chuan)聯(lian)、并聯(lian)和串(chuan)并聯(lian)混合，在并聯(lian)部(bu)分采用不引(yin)起(qi)偏流的(de)對稱式管道布置。
?. 氣液(ye)兩相(xiang)流(liu)(liu)的(de)管道是振(zhen)動源之一，要考慮架(jia)設牢(lao)固(gu)的(de)支架(jia)。從氣相(xiang)變為液(ye)相(xiang)的(de)換熱器中，平行(xing)流(liu)(liu)動的(de)豎管部(bu)分為了保持氣液(ye)平衡，要在液(ye)相(xiang)內進(jin)行(xing)連(lian)接(jie)后再變豎管。

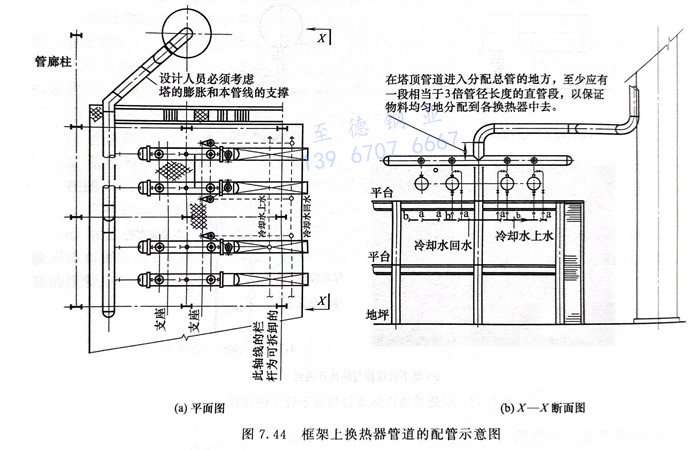

?. 在框架上換熱器的管道(dao)布置（圖7.44）
a. 對(dui)于多臺(tai)并聯的(de)換(huan)熱器，為了使流量(liang)分配(pei)均勻，管(guan)道宜對(dui)稱布置(zhi)。但支(zhi)管(guan)有流量(liang)調(diao)節裝(zhuang)置(zhi)時除(chu)外。
b. 多臺換熱器公用的蒸汽或冷卻水的總(zong)管宜布置在(zai)平臺下(xia)面(mian)。
c. 在塔頂管道進入分(fen)配(pei)總管的地(di)方，至少應有一段(duan)相當(dang)于3倍(bei)管徑長度的直(zhi)管段(duan)，以保證物料(liao)均勻地(di)分(fen)配(pei)到各(ge)換(huan)熱器中去。
d. 換(huan)熱器(qi)(qi)氣體出口至(zhi)分離器(qi)(qi)之間(jian)的管道(dao)應有一定的坡度(du)，坡向分離器(qi)(qi)可確(que)保管內(nei)及換(huan)熱器(qi)(qi)內(nei)不積液。
e. 當換熱器(qi)布置在框架(jia)(jia)的(de)中層或(huo)底(di)層時，應(ying)在框架(jia)(jia)內設置吊(diao)車(che)梁(liang)。保證足夠的(de)吊(diao)裝高度或(huo)有可拖動措(cuo)施，且吊(diao)車(che)可靠近(jin)該框架(jia)(jia)。
?. 立式換熱器管(guan)(guan)道(dao)的配管(guan)(guan)設計

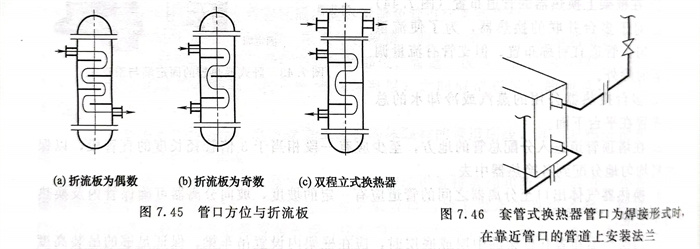

a. 管(guan)口方(fang)位應與折流板相符合，見圖(tu)7.45（a）、（b）。雙程時，殼程和(he)管(guan)程的進入管(guan)口應在同(tong)一方(fang)向，見圖(tu)7.45（c）。
b. 與管(guan)箱連接的管(guan)道應有可(ke)拆(chai)卸(xie)段。
c. 對于大口徑固定管(guan)板式換熱器，應考慮其上(shang)下(xia)封頭(tou)（管(guan)箱）拆卸所(suo)需空間和吊裝(zhuang)設施操作空間。
d. 不得(de)占用換熱器上方的預(yu)留(liu)抽芯和(he)吊裝空間。
e. 應考慮設(she)備管程(cheng)和殼(ke)程(cheng)的排(pai)氣(qi)、排(pai)液，防止內部(bu)積液，影(ying)響換熱效果。
?. 套(tao)管(guan)(guan)換(huan)(huan)熱器(qi)檢修時(shi)如需(xu)抽出(chu)內管(guan)(guan)，配(pei)(pei)管(guan)(guan)時(shi)應(ying)設置檢修用(yong)法(fa)(fa)蘭，并考慮操(cao)作和維修時(shi)拆卸(xie)(xie)法(fa)(fa)蘭及緊固(gu)螺栓的(de)空間(jian)。套(tao)管(guan)(guan)式換(huan)(huan)熱器(qi)等，管(guan)(guan)側的(de)管(guan)(guan)口(kou)為焊接形(xing)式時(shi)，在(zai)靠近管(guan)(guan)口(kou)的(de)管(guan)(guan)道上安裝法(fa)(fa)蘭，以(yi)便能拆卸(xie)(xie)管(guan)(guan)口(kou)近處的(de)配(pei)(pei)管(guan)(guan)，見圖7.46。
?. 浮頭式(shi)換(huan)熱(re)器、U形管式(shi)換(huan)熱(re)器、固定管板式(shi)換(huan)熱(re)器各(ge)管口(kou)連(lian)接的管道走向(xiang)設計原則(ze)相同(tong)。
?. 冷卻器和冷凝器的冷卻水(shui)，通常從管(guan)程下(xia)部管(guan)組接(jie)入、頂部管(guan)組接(jie)出，這樣既符(fu)合逆流換熱的原則又能使管(guan)程充滿水(shui)。寒(han)冷地區室外的水(shui)冷卻器上、下(xia)水(shui)管(guan)道應設置(zhi)排液(ye)閥和防凍連(lian)通線。
