雙(shuang)相不(bu)銹鋼與奧氏(shi)體不銹鋼力學及冷熱成形性能比較分析結果如下：

 1. 力學性能

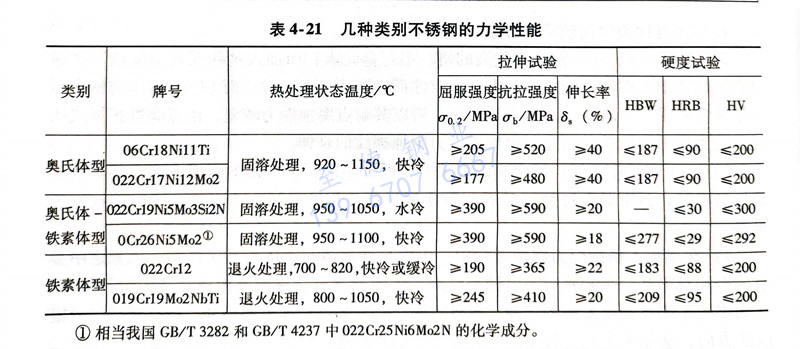

   雙相不銹鋼兼有奧氏體型不銹鋼和鐵素體型不銹鋼力學性能的特征，見表4-21。從表中可以看出，雙相不銹鋼的屈服強度相當于奧氏體型不銹鋼的2倍，比鐵素體型超低碳氮不銹鋼019Cr19Mo2NbTi［φ（C＋N）＝0.06％］高出50％。此種鋼還具有良好的韌性，尤其具有較好的低溫韌性。從室溫到-80℃都有較高的沖擊韌度a降至-196℃時，a仍有70J／c㎡。這也說明，此類鋼中的奧氏體相當穩定，不易轉變為馬氏體，這對冷加工拉拔工藝十分有利。

 2. 鋼的成形(xing)性(xing)能

   從表(biao)4-21可知，雙相不(bu)(bu)(bu)銹(xiu)(xiu)鋼(gang)的(de)屈服強度約為(wei)18-8型不(bu)(bu)(bu)銹(xiu)(xiu)鋼(gang)的(de)2倍，也比鐵素(su)體型不(bu)(bu)(bu)銹(xiu)(xiu)鋼(gang)略高，因此它的(de)冷加(jia)工(gong)變形(xing)抗(kang)力(li)比較(jiao)大，加(jia)之(zhi)易(yi)加(jia)工(gong)硬化，其冷成形(xing)性能比奧氏(shi)體型不(bu)(bu)(bu)銹(xiu)(xiu)鋼(gang)差(cha)，與超低(di)碳氮鐵素(su)體不(bu)(bu)(bu)銹(xiu)(xiu)鋼(gang)相近。從鋼(gang)的(de)深(shen)沖(chong)性能對比試驗中可以看到：雙相不(bu)(bu)(bu)銹(xiu)(xiu)鋼(gang)比奧氏(shi)體型不(bu)(bu)(bu)銹(xiu)(xiu)鋼(gang)深(shen)沖(chong)性能差(cha)，變形(xing)抗(kang)力(li)大，但比供(gong)貨狀態的(de)（通常應為(wei)退火狀態）06Cr13Al不(bu)(bu)(bu)銹(xiu)(xiu)鋼(gang)好。

 3. 鋼的冷彎性能

   由于雙相不(bu)(bu)銹鋼(gang)軋制板的(de)(de)組織中奧(ao)氏體相與鐵素(su)(su)體相呈條(tiao)帶狀分布，使雙相不(bu)(bu)銹鋼(gang)板的(de)(de)橫(heng)向(xiang)彎(wan)(wan)(wan)(wan)曲(qu)性能(neng)差于它的(de)(de)縱(zong)(zong)向(xiang)彎(wan)(wan)(wan)(wan)曲(qu)性能(neng)，只(zhi)有(you)當彎(wan)(wan)(wan)(wan)曲(qu)芯軸的(de)(de)直(zhi)(zhi)徑大于或等(deng)(deng)于鋼(gang)板厚度的(de)(de)3倍時，冷彎(wan)(wan)(wan)(wan)角才能(neng)達到180°。奧(ao)氏體型不(bu)(bu)銹鋼(gang)和(he)鐵素(su)(su)體型不(bu)(bu)銹鋼(gang)不(bu)(bu)存在橫(heng)向(xiang)和(he)縱(zong)(zong)向(xiang)彎(wan)(wan)(wan)(wan)曲(qu)如此明顯的(de)(de)差異，當彎(wan)(wan)(wan)(wan)曲(qu)芯軸直(zhi)(zhi)徑等(deng)(deng)于鋼(gang)板厚度的(de)(de)2倍時，它們(men)的(de)(de)冷彎(wan)(wan)(wan)(wan)角均可(ke)達到180°。
