瀝青溶液換熱器中有一個材質為Q345（16Mn）鋼鍛件法蘭，要與壁厚為26mm的06Cr18Ni11Ti 不銹鋼(gang)管筒體焊接，該焊接為異種金屬的焊接。

1. 焊接方案的制(zhi)定

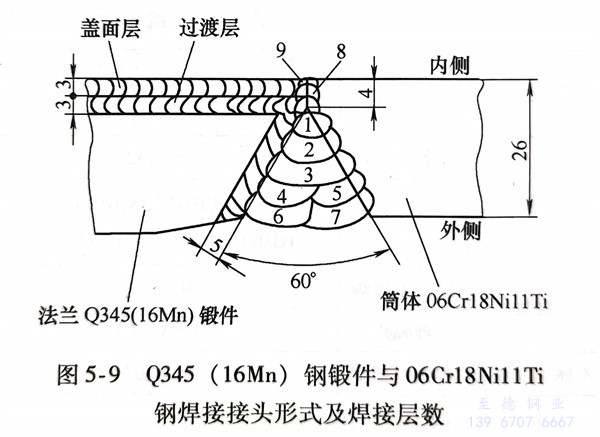

  在(zai)鍛件(jian)內側與(yu)待焊(han)坡(po)口處堆焊(han)過渡層，然后與(yu)筒(tong)節成為同質材料的焊(han)接，焊(han)接接頭形式與(yu)坡(po)口尺(chi)寸如圖(tu)5-9所示。

2. 焊接方法的選擇

  鍛件內側用焊(han)(han)(han)(han)條電(dian)弧(hu)焊(han)(han)(han)(han)施焊(han)(han)(han)(han)，鍛件與筒體焊(han)(han)(han)(han)接采用埋弧(hu)焊(han)(han)(han)(han)＋焊(han)(han)(han)(han)條電(dian)弧(hu)焊(han)(han)(han)(han)。

3. 內(nei)側過渡層堆(dui)焊

  法蘭盤(pan)內(nei)側(ce)堆(dui)焊過渡層并延伸至(zhi)坡口內(nei)側(ce)。堆(dui)焊前用(yong)丙酮仔細清理(li)坡口內(nei)側(ce)的油污等雜物，并用(yong)氧炔焰進行烘烤，以防止堆(dui)焊時產(chan)生(sheng)裂(lie)紋和氣孔。

堆焊(han)(han)時采用(yong)小的焊(han)(han)接(jie)電流，多層多道(dao)焊(han)(han)。焊(han)(han)接(jie)方法、焊(han)(han)條類型及焊(han)(han)接(jie)參數見表5-17。

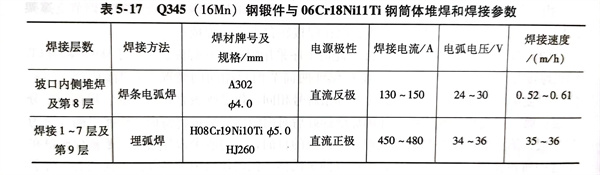

  表5-17 Q345（16Mn）鋼(gang)鍛(duan)件與(yu)06Cr18Ni11Ti 不銹鋼(gang)管(guan)筒體堆焊(han)和焊(han)接參數

  堆焊(han)時(shi)，每道(dao)(dao)焊(han)縫(feng)(feng)結束后要及時(shi)清除熔渣，以防(fang)止產(chan)生夾渣等缺(que)陷。焊(han)接(jie)(jie)(jie)時(shi)要分區域進行對稱(cheng)焊(han)，每道(dao)(dao)相鄰(lin)焊(han)縫(feng)(feng)要重疊1/2，每道(dao)(dao)焊(han)縫(feng)(feng)冷卻(que)至100℃以下(xia)，再(zai)焊(han)下(xia)一道(dao)(dao)焊(han)縫(feng)(feng)，以減少(shao)焊(han)接(jie)(jie)(jie)接(jie)(jie)(jie)頭(tou)在(zai)高(gao)溫(wen)停留時(shi)間，來提高(gao)焊(han)接(jie)(jie)(jie)接(jie)(jie)(jie)頭(tou)耐蝕性。

  每層堆焊(han)后(hou)要(yao)進(jin)行(xing)100％著(zhu)色滲透檢測，在焊(han)縫外表面沒有(you)缺陷的情(qing)況下再堆焊(han)下一層焊(han)縫，堆焊(han)厚(hou)度(du)為(wei)7mm。

  堆焊過渡層(ceng)后進(jin)行機(ji)械加工，使(shi)坡口面光(guang)潔，便(bian)于埋弧焊。

4. Q345（16Mn）鋼(gang)鍛(duan)件與06Cr18Nil1Ti 不銹鋼(gang)管筒體對(dui)接(jie)焊

  焊接(jie)要嚴格控制(zhi)焊接(jie)熱輸入(ru)，特別是用小(xiao)的焊接(jie)電流和快的焊接(jie)速(su)度來將(jiang)熔合比控制(zhi)在最小(xiao)值(zhi)。

  裝配(pei)時，要求對接接頭處不留任何間隙，最大裝配(pei)間隙不能(neng)超過1.0mm。正面(mian)第(di)一層(ceng)焊(han)縫(feng)用埋(mai)弧焊(han)完成(cheng)，為了防止焊(han)穿(chuan)，要在焊(han)縫(feng)背面(mian)鋪(pu)設焊(han)劑層(ceng)。各層(ceng)焊(han)接參數(shu)及焊(han)材的選用見(jian)表5-17。

  正(zheng)面(mian)(mian)焊(han)(han)縫(feng)全部焊(han)(han)接(jie)完畢(bi)，背面(mian)(mian)用(yong)碳弧氣刨清根，徹底(di)打磨(mo)滲(shen)碳層后，進(jin)行背面(mian)(mian)第八(ba)層焊(han)(han)縫(feng)焊(han)(han)接(jie)，采(cai)用(yong)焊(han)(han)條電(dian)弧焊(han)(han)施焊(han)(han)，其(qi)焊(han)(han)接(jie)參數與內側過(guo)渡層堆焊(han)(han)相同。蓋面(mian)(mian)焊(han)(han)第九層仍采(cai)用(yong)埋弧焊(han)(han)，其(qi)焊(han)(han)接(jie)參數同正(zheng)面(mian)(mian)焊(han)(han)縫(feng)。

  焊(han)后外觀檢查同(tong)內側(ce)過渡層堆焊(han)。焊接接頭(tou)內(nei)部質量(liang)經X光(guang)射線檢(jian)測后(hou)應滿足設計(ji)圖樣的技術規定。
