1. 焊(han)接接頭(tou)形式和坡口(kou)的選擇

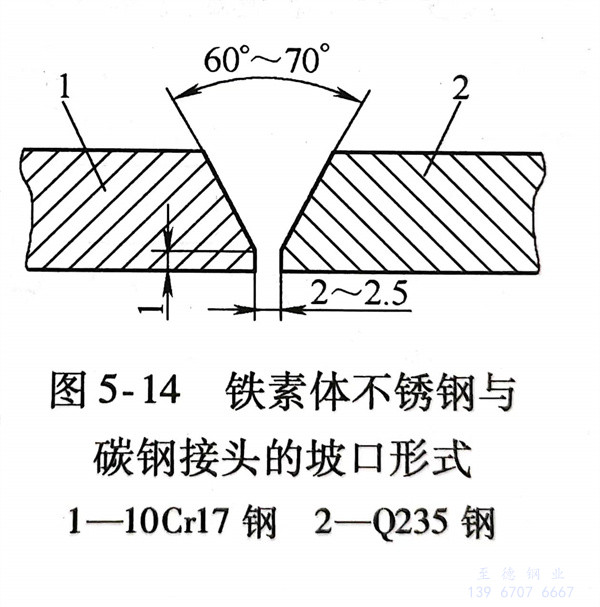

  這兩種鋼焊接結構的焊接接頭盡量采用對接接頭焊縫形式，避免采用T形接頭。通常采用V形坡口，其坡口尺寸如圖5-14所示。由于鐵(tie)素(su)體(ti)型不銹(xiu)鋼液體金屬的流動性比奧氏體型不銹鋼(gang)差，為了保證充分焊透，坡口間隙要大一些，通常為2～2.5mm。

2. 焊接方法的(de)選擇

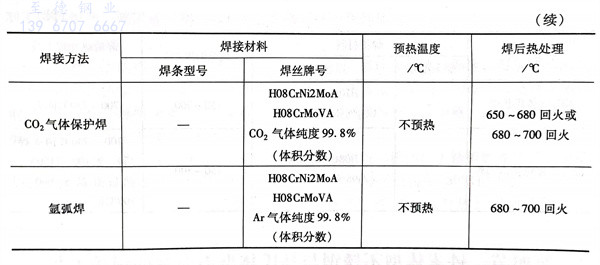

  這兩種鋼的焊接方法可采用焊條電弧焊、埋弧焊、CO₂氣體保護焊和氬弧焊等，其焊接材料、焊前預熱和焊后熱處理參數的選擇，見表5-26。

3. 焊(han)接工藝

  鐵素(su)體型不(bu)銹(xiu)鋼(gang)與碳鋼(gang)焊(han)接時，為(wei)了(le)防止(zhi)鐵素(su)體型不(bu)銹(xiu)鋼(gang)焊(han)縫(feng)一側晶粒(li)粗大(da)，產生脆(cui)化和(he)裂(lie)紋，在焊(han)接工藝上應采取下列措(cuo)施：

    a. 選(xuan)用小的(de)熱(re)輸(shu)入，小的(de)焊(han)接(jie)電流，在保證焊(han)接(jie)接(jie)頭質量的(de)前提下用較(jiao)快的(de)焊(han)接(jie)速度。

    b. 采用短弧焊，電弧稍傾向(xiang)碳鋼母材金屬(shu)側，使兩母材金屬(shu)受熱均(jun)勻一(yi)致(zhi)。

    c. 多層焊(han)，待前一層焊(han)縫冷卻到(dao)室溫后再(zai)焊(han)下一道焊(han)縫。

    d. 焊后進行緩(huan)冷。
