1. 焊接材料的(de)選擇

  這兩種鋼焊接時，可采用焊條電弧焊、埋弧焊、CO2氣體保護焊和混合氣體保護焊。采用混合氣體保護焊時，混合氣體的體積分數（％）有下列幾種類型：Ar 98＋CO₂2；Ar 40＋CO₂60； He 40＋CO₂60； He 20 ＋CO₂80； Ar 75 ＋CO₂23 ＋O₂2。這些配比都能有效地防止焊縫污染，獲得最佳的焊縫外觀。

2. 焊接工(gong)藝

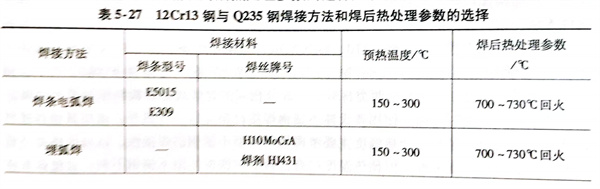

  為了防止這(zhe)兩種(zhong)(zhong)(zhong)(zhong)牌號的異(yi)種(zhong)(zhong)(zhong)(zhong)鋼焊(han)(han)接(jie)接(jie)頭(tou)形成冷裂紋和(he)脆化，焊(han)(han)前(qian)必須預熱(re)；為了提高異(yi)種(zhong)(zhong)(zhong)(zhong)鋼焊(han)(han)接(jie)接(jie)頭(tou)的力學性能，焊(han)(han)后應進行(xing)回火的熱(re)處理。有關12Cr13與Q235兩種(zhong)(zhong)(zhong)(zhong)異(yi)種(zhong)(zhong)(zhong)(zhong)鋼的焊(han)(han)接(jie)方法、焊(han)(han)接(jie)材料和(he)焊(han)(han)后熱(re)處理參數的選擇(ze)見(jian)表5-27。
