一(yi)、焊(han)接特點

   焊接時與其他異種金屬焊接時一樣，在焊接金屬熔池中和結晶過程中都會發生合金元素的擴散和碳的遷移，對焊接接頭熱影響區性能極為不利。在馬氏體(ti)不(bu)銹鋼熱影響區形成低塑性組織；在鐵素體不銹鋼過熱區晶粒長大過快，使沖擊韌度嚴重降低。因此，在焊接工藝中必須采取措施防止馬氏體型不銹鋼焊接接頭的近縫區由于塑性太低而產生裂紋，同時又要考慮到鐵素體型不銹鋼焊接接頭的熱影響區沖擊韌度值降低太多，而使焊接結構遭到破壞的問題。

二、焊(han)接工藝

 1. 焊(han)接材料的(de)選擇

   這兩(liang)類鋼(gang)焊接時通常(chang)采用(yong)(yong)焊條電弧(hu)焊，也可以采用(yong)(yong)氣體保(bao)護電弧(hu)焊。

   為了防止(zhi)近(jin)縫(feng)(feng)區產生裂(lie)紋，應從焊(han)(han)(han)接(jie)(jie)材料選(xuan)擇方(fang)面著手：采用(yong)(yong)(yong)(yong)奧(ao)(ao)(ao)氏(shi)體(ti)(ti)(ti)(ti)(ti)不(bu)(bu)銹鋼(gang)(gang)焊(han)(han)(han)條(tiao)(tiao)焊(han)(han)(han)接(jie)(jie)時，焊(han)(han)(han)縫(feng)(feng)金屬(shu)(shu)可獲(huo)得奧(ao)(ao)(ao)氏(shi)體(ti)(ti)(ti)(ti)(ti)組(zu)織，對防止(zhi)裂(lie)紋是(shi)(shi)有利的(de)(de)(de)(de)，焊(han)(han)(han)前還可以(yi)不(bu)(bu)預(yu)熱。但它的(de)(de)(de)(de)不(bu)(bu)足之(zhi)處(chu)是(shi)(shi)奧(ao)(ao)(ao)氏(shi)體(ti)(ti)(ti)(ti)(ti)不(bu)(bu)銹鋼(gang)(gang)焊(han)(han)(han)縫(feng)(feng)強度大大低于焊(han)(han)(han)縫(feng)(feng)兩邊(bian)的(de)(de)(de)(de)母材，不(bu)(bu)能(neng)與(yu)母材等效；同(tong)時在進(jin)行焊(han)(han)(han)后熱處(chu)理(li)時，在馬氏(shi)體(ti)(ti)(ti)(ti)(ti)型(xing)(xing)不(bu)(bu)銹鋼(gang)(gang)母材-焊(han)(han)(han)縫(feng)(feng)接(jie)(jie)界(jie)區會(hui)發生碳向奧(ao)(ao)(ao)氏(shi)體(ti)(ti)(ti)(ti)(ti)焊(han)(han)(han)縫(feng)(feng)金屬(shu)(shu)的(de)(de)(de)(de)遷移，同(tong)時奧(ao)(ao)(ao)氏(shi)體(ti)(ti)(ti)(ti)(ti)不(bu)(bu)銹鋼(gang)(gang)的(de)(de)(de)(de)線(xian)脹系數(shu)比馬氏(shi)體(ti)(ti)(ti)(ti)(ti)型(xing)(xing)不(bu)(bu)銹鋼(gang)(gang)大50％，使焊(han)(han)(han)接(jie)(jie)接(jie)(jie)頭產生很大的(de)(de)(de)(de)內應力(li)，為形(xing)成冷裂(lie)紋創造了條(tiao)(tiao)件(jian)。所以(yi)奧(ao)(ao)(ao)氏(shi)體(ti)(ti)(ti)(ti)(ti)不(bu)(bu)銹鋼(gang)(gang)焊(han)(han)(han)接(jie)(jie)材料的(de)(de)(de)(de)應用(yong)(yong)(yong)(yong)受到限制(zhi)，只(zhi)有在焊(han)(han)(han)接(jie)(jie)結構(gou)無法進(jin)行熱處(chu)理(li)，焊(han)(han)(han)接(jie)(jie)構(gou)件(jian)不(bu)(bu)承受沖擊(ji)載(zai)荷的(de)(de)(de)(de)作(zuo)用(yong)(yong)(yong)(yong)僅受靜載(zai)荷力(li)，且焊(han)(han)(han)接(jie)(jie)構(gou)件(jian)不(bu)(bu)承受很大壓力(li)的(de)(de)(de)(de)情況下，才能(neng)選(xuan)用(yong)(yong)(yong)(yong)此類焊(han)(han)(han)接(jie)(jie)材料。焊(han)(han)(han)接(jie)(jie)這兩類鋼(gang)(gang)時，可選(xuan)用(yong)(yong)(yong)(yong)與(yu)鐵素體(ti)(ti)(ti)(ti)(ti)型(xing)(xing)不(bu)(bu)銹鋼(gang)(gang)化學成分相(xiang)(xiang)近(jin)的(de)(de)(de)(de)E410、E410NiMo和E430焊(han)(han)(han)條(tiao)(tiao)，也可以(yi)選(xuan)用(yong)(yong)(yong)(yong)與(yu)馬氏(shi)體(ti)(ti)(ti)(ti)(ti)型(xing)(xing)不(bu)(bu)銹鋼(gang)(gang)化學成分相(xiang)(xiang)近(jin)的(de)(de)(de)(de)E11MoVNi的(de)(de)(de)(de)E11MoVNiW 焊(han)(han)(han)條(tiao)(tiao)。氣(qi)體(ti)(ti)(ti)(ti)(ti)保(bao)護焊(han)(han)(han)時，可選(xuan)用(yong)(yong)(yong)(yong)H12Cr13焊(han)(han)(han)絲，也可選(xuan)用(yong)(yong)(yong)(yong)與(yu)這兩類材料之(zhi)一成分相(xiang)(xiang)同(tong)的(de)(de)(de)(de)焊(han)(han)(han)絲或剪切板料作(zuo)為填充金屬(shu)(shu)。

   這兩類(lei)鋼(gang)(gang)焊(han)(han)接時，除了(le)使(shi)用奧氏(shi)體(ti)不(bu)(bu)銹(xiu)鋼(gang)(gang)焊(han)(han)接材(cai)料(liao)可以不(bu)(bu)預(yu)熱(re)外，選(xuan)用其他(ta)焊(han)(han)接材(cai)料(liao)施焊(han)(han)前(qian)必(bi)須進(jin)行預(yu)熱(re)，預(yu)熱(re)溫度(du)主(zhu)要考(kao)慮馬(ma)氏(shi)體(ti)型不(bu)(bu)銹(xiu)鋼(gang)(gang)的(de)焊(han)(han)接性(xing)，以馬(ma)氏(shi)體(ti)型不(bu)(bu)銹(xiu)鋼(gang)(gang)焊(han)(han)接時的(de)預(yu)熱(re)溫度(du)為(wei)準。但預(yu)熱(re)溫度(du)過(guo)(guo)高，否則對鐵素體(ti)型不(bu)(bu)銹(xiu)鋼(gang)(gang)不(bu)(bu)利(li)，會(hui)使(shi)鐵素體(ti)型不(bu)(bu)銹(xiu)鋼(gang)(gang)焊(han)(han)縫(feng)一側形成過(guo)(guo)熱(re)或晶粒粗(cu)化而降低其力學(xue)性(xing)能。

 2. 焊接參數

   在(zai)焊(han)接(jie)(jie)(jie)參(can)數(shu)的選(xuan)擇方面，這兩類鋼(gang)(gang)各有不同：鐵素體型不銹鋼(gang)(gang)焊(han)接(jie)(jie)(jie)，要(yao)求用(yong)(yong)小的熱輸入；而馬(ma)氏體型不銹鋼(gang)(gang)焊(han)接(jie)(jie)(jie)時要(yao)求大的熱輸入，兩者很難兼顧。所以(yi)這兩類鋼(gang)(gang)焊(han)接(jie)(jie)(jie)以(yi)前(qian)，必須(xu)在(zai)保證焊(han)接(jie)(jie)(jie)接(jie)(jie)(jie)頭(tou)不產生裂紋的前(qian)提下，對焊(han)接(jie)(jie)(jie)參(can)數(shu)進行調整，根據結(jie)構使用(yong)(yong)情況(kuang)，制定(ding)出一(yi)個主(zhu)要(yao)滿足一(yi)種類型鋼(gang)(gang)焊(han)接(jie)(jie)(jie)的焊(han)接(jie)(jie)(jie)參(can)數(shu)。

   這兩(liang)類鋼焊(han)接后要進行(xing)回(hui)火處理(li)，回(hui)火處理(li)程(cheng)序按馬氏體型不銹鋼焊(han)件進行(xing)，即(ji)冷卻(que)到100～150℃，保溫(wen)0.5～1h后再進行(xing)回(hui)火處理(li)，溫(wen)度控制在750℃以下。

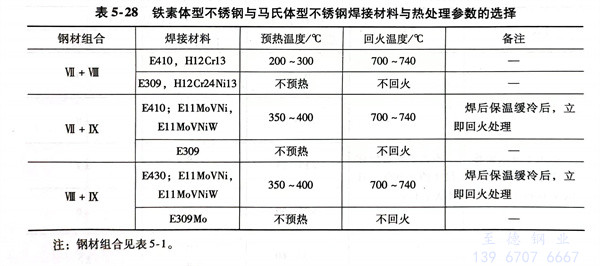

   有(you)關(guan)鐵素體型(xing)不(bu)銹(xiu)鋼(gang)與(yu)馬氏體型(xing)不(bu)銹(xiu)鋼(gang)焊接時，焊接材料與(yu)熱處理參數(shu)的(de)選擇(ze)見表(biao)5-28。
