不銹復合中厚(hou)(hou)鋼板的(de)(de)(de)公稱(cheng)厚(hou)(hou)度不小于(yu)6mm，公稱(cheng)寬(kuan)度為(wei)1450～4000mm，公稱(cheng)長度為(wei)4000～10000mm。復層的(de)(de)(de)公稱(cheng)厚(hou)(hou)度為(wei)1.0～18mm，通常為(wei)2～4mm，基層的(de)(de)(de)最小厚(hou)(hou)度為(wei)5mm。
1. 不銹鋼復合中厚鋼板(ban)厚度允許偏差見表5-29。

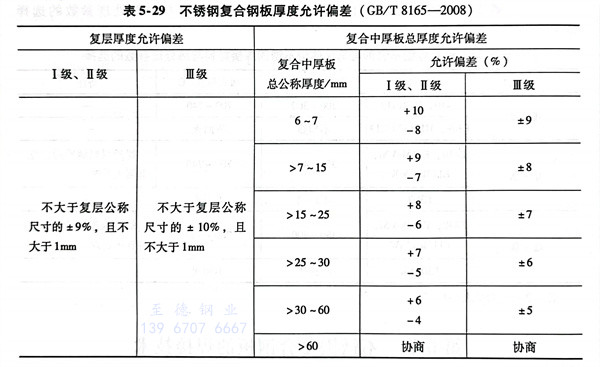

表5-29 不銹(xiu)鋼復合鋼板厚度允許偏差（GB/T 8165-2008）
2. 不銹鋼復(fu)合(he)中(zhong)厚鋼板復(fu)層和(he)基層間面積結合(he)程度(du)與用途
不銹鋼(gang)復合(he)中厚鋼(gang)板分三(san)個等級：I級（類(lei)(lei)別(bie)為(wei)(wei)BI、BRI、RI）要(yao)求(qiu)(qiu)復層(ceng)與基層(ceng)間(jian)面積(ji)(ji)(ji)結合(he)率(lv)為(wei)(wei)100％，單(dan)個長度不大(da)于(yu)(yu)50mm，面積(ji)(ji)(ji)不大(da)于(yu)(yu)900m㎡的未(wei)結合(he)區不計(ji)，適(shi)用不允許有未(wei)結合(he)區存在、加工要(yao)求(qiu)(qiu)嚴格的結構(gou)件(jian)；II級（類(lei)(lei)別(bie)為(wei)(wei)BII、BRII、RII）要(yao)求(qiu)(qiu)復層(ceng)和基層(ceng)間(jian)面積(ji)(ji)(ji)結合(he)率(lv)≥99％，單(dan)個未(wei)結合(he)區長度不大(da)于(yu)(yu)50mm，面積(ji)(ji)(ji)不大(da)于(yu)(yu)20c㎡，適(shi)用于(yu)(yu)可允許有少量(liang)未(wei)結合(he)區存在的結構(gou)件(jian)上；II級（類(lei)(lei)別(bie)為(wei)(wei)BII、BRII、RIII）要(yao)求(qiu)(qiu)復層(ceng)和基層(ceng)間(jian)面積(ji)(ji)(ji)結合(he)率(lv)≥95％，單(dan)個未(wei)結合(he)區長度不大(da)于(yu)(yu)75mm，面積(ji)(ji)(ji)不大(da)于(yu)(yu)45c㎡，適(shi)用于(yu)(yu)復層(ceng)材料(liao)只作(zuo)為(wei)(wei)抗腐(fu)蝕層(ceng)來使用的一般結構(gou)件(jian)上。
復(fu)合(he)鋼(gang)板(ban)的結(jie)合(he)率達不到上述規定(ding)量(liang)，允許(xu)對復(fu)合(he)缺陷的復(fu)層(ceng)進行(xing)熔(rong)焊(han)修(xiu)補(bu)(bu)(bu)。修(xiu)補(bu)(bu)(bu)時要去掉(diao)部分(fen)的復(fu)層(ceng)后(hou)，基層(ceng)下(xia)挖0.2～0.5mm，讓具有相應(ying)資(zi)質的焊(han)工按評定(ding)合(he)格的焊(han)接工藝進行(xing)補(bu)(bu)(bu)焊(han)。補(bu)(bu)(bu)焊(han)后(hou)必須(xu)(xu)經超聲(sheng)波檢測(ce)合(he)格后(hou)，再進行(xing)著色檢查。補(bu)(bu)(bu)焊(han)后(hou)表面(mian)不應(ying)有裂紋、氣孔。缺陷部位(wei)最多允許(xu)修(xiu)補(bu)(bu)(bu)兩次，補(bu)(bu)(bu)焊(han)部位(wei)表面(mian)必須(xu)(xu)打(da)磨(mo)，并(bing)保證鋼(gang)板(ban)最小厚度(du)。
3. 不銹鋼(gang)復合中厚鋼(gang)板的組成與表面(mian)質量
復(fu)(fu)合中厚(hou)鋼板的復(fu)(fu)層(ceng)(ceng)和基(ji)層(ceng)(ceng)的材料應符(fu)合表(biao)5-30的規定(ding)。復(fu)(fu)合中厚(hou)鋼板復(fu)(fu)層(ceng)(ceng)表(biao)面不應有氣泡(pao)、結疤(ba)、裂紋(wen)、夾(jia)雜、折疊等(deng)缺陷(xian)。允許研磨清除(chu)上述缺陷(xian)，但清除(chu)后，應保證復(fu)(fu)層(ceng)(ceng)最小(xiao)厚(hou)度，否(fou)則應進(jin)行補焊。基(ji)層(ceng)(ceng)表(biao)面質量應符(fu)合相應標準的規定(ding)。

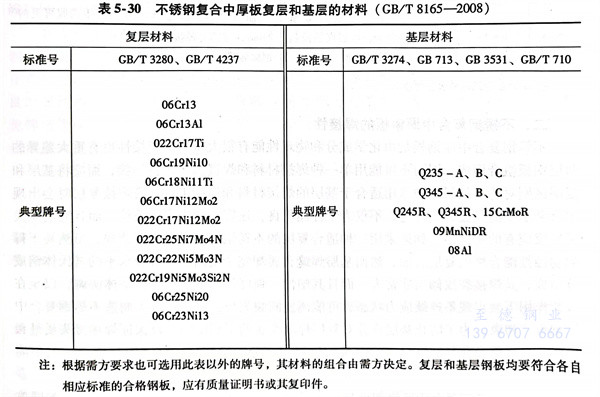

表5-30 不銹鋼復(fu)合中厚板復(fu)層和基(ji)層的材料(liao)（GB/T 8165-2008）
注：根(gen)據(ju)需方(fang)要求也可選用此(ci)表以外(wai)的牌號，其(qi)材(cai)料的組合由(you)需方(fang)決定。復層和基層鋼板均要符(fu)合各(ge)自相(xiang)應(ying)標準的合格鋼板，應(ying)有質(zhi)量證(zheng)明書或其(qi)復印件。
4. 不銹鋼復合中厚鋼板的力學(xue)性能(neng)

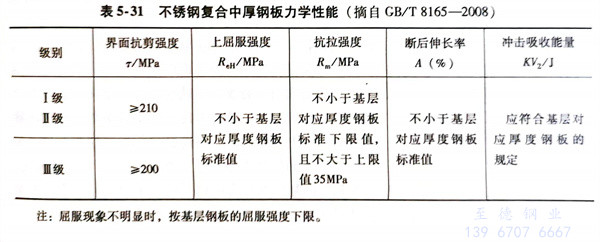

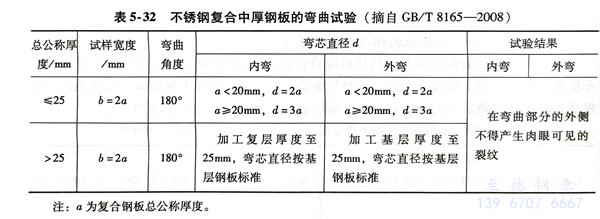

不銹鋼(gang)(gang)(gang)復(fu)(fu)合中厚鋼(gang)(gang)(gang)板(ban)的復(fu)(fu)層(ceng)和基層(ceng)的化學(xue)成(cheng)分(fen)應(ying)符合其各自牌號的化學(xue)成(cheng)分(fen)。復(fu)(fu)合中厚鋼(gang)(gang)(gang)板(ban)的力(li)學(xue)性(xing)能、界面抗剪強度、沖擊功和彎曲試驗應(ying)滿足表5-31和表5-32所列的各項要求(qiu)。
