一、不銹鋼(gang)（或(huo)碳鋼(gang)）與鉬的焊接(jie)性
不銹鋼(gang)（或碳鋼）與鉬及鉬合金的焊接構件，在實際生產中應用較多。但由于鉬及鉬合金與鋼的物理性能相差較大，在焊接過程中出現很多問題。
1. 鋼與鉬焊接時，主要取決于鉬及鉬合金的成分和性能，鉬及鉬合金與鋼焊接時，當加熱到400℃時，發生輕微的氧化；在600℃以上時，迅速氧化成MoO3化合物。氧在鉬中的溶解度很小，當氧含量增加時，所形成的氧化物沿晶界析出，其他雜質的化合物脆性也析出晶界，使焊接難以進行。
2. 焊接(jie)鋼與鉬(mu)時，靠(kao)近(jin)鉬(mu)母材金(jin)屬側，容易出現高硬(ying)度和(he)高脆性區，其寬度可達(da)0.5～3μm。靠(kao)近(jin)鋼母材金(jin)屬側的(de)(de)脆性傾(qing)向小。焊后冷卻(que)速度快，鉬(mu)母材金(jin)屬側會(hui)(hui)出現馬氏體組織(zhi)，導致焊縫熱(re)影響區及(ji)接(jie)頭區脆化，在(zai)焊接(jie)應力(li)的(de)(de)作用下會(hui)(hui)嚴(yan)重地增加接(jie)頭產生裂紋(wen)的(de)(de)傾(qing)向，所以(yi)，鉬(mu)與鋼的(de)(de)焊接(jie)性比較(jiao)差。
3. 鋼與鉬(mu)(mu)焊(han)(han)(han)接(jie)的異種焊(han)(han)(han)縫金(jin)屬(shu)(shu)(shu)由三部分組(zu)(zu)(zu)成，且焊(han)(han)(han)縫成分不均(jun)勻。靠近鋼母材側是(shi)由鋼與金(jin)屬(shu)(shu)(shu)間(jian)化合(he)物(wu)組(zu)(zu)(zu)成的雙相組(zu)(zu)(zu)織，其硬(ying)度(du)急劇(ju)上升；靠近鉬(mu)(mu)母材側是(shi)由金(jin)屬(shu)(shu)(shu)間(jian)化合(he)物(wu)組(zu)(zu)(zu)成的雙向組(zu)(zu)(zu)織，硬(ying)度(du)也(ye)急劇(ju)上升；焊(han)(han)(han)縫中(zhong)間(jian)是(shi)由鉬(mu)(mu)與鋼之間(jian)的金(jin)屬(shu)(shu)(shu)間(jian)化合(he)物(wu)所組(zu)(zu)(zu)成，硬(ying)度(du)同樣也(ye)是(shi)很高。這些是(shi)鉬(mu)(mu)與鋼焊(han)(han)(han)接(jie)難點。
二(er)、不銹鋼（或碳鋼）與鉬的焊接工藝
鋼(gang)與(yu)鉬(mu)可(ke)采用(yong)氬弧焊(han)(han)(han)(han)、電子束焊(han)(han)(han)(han)和氣體保護焊(han)(han)(han)(han)等(deng)焊(han)(han)(han)(han)接(jie)方(fang)法，均可(ke)實現熔(rong)焊(han)(han)(han)(han)-釬(han)焊(han)(han)(han)(han)接(jie)頭。這種焊(han)(han)(han)(han)接(jie)工藝的實質是使(shi)鋼(gang)母材側(ce)熔(rong)化金屬較多(duo)，而鉬(mu)母材側(ce)只是加(jia)(jia)熱增加(jia)(jia)溫度而不熔(rong)化或(huo)熔(rong)化很(hen)少，用(yong)被焊(han)(han)(han)(han)鋼(gang)的液態金屬浸潤(run)鉬(mu)形(xing)成(cheng)釬(han)焊(han)(han)(han)(han)焊(han)(han)(han)(han)縫。這就避免了鋼(gang)中(zhong)碳與(yu)鉬(mu)形(xing)成(cheng)又(you)硬又(you)脆的化合物，使(shi)接(jie)頭區脆化問題得到(dao)解決。
為(wei)了提高鋼與(yu)鉬(mu)的(de)接(jie)(jie)(jie)頭(tou)性能(neng)，還(huan)可以采(cai)用加中間過渡層的(de)方法。焊(han)(han)接(jie)(jie)(jie)工藝雖然復雜(za)，但(dan)其(qi)焊(han)(han)接(jie)(jie)(jie)性良好(hao)。焊(han)(han)前對(dui)焊(han)(han)件表面的(de)處理極為(wei)重要(yao)，焊(han)(han)接(jie)(jie)(jie)工藝必須嚴格控制，表5-93列出了采(cai)用電子束焊(han)(han)和(he)氬(ya)弧焊(han)(han)對(dui)不銹鋼與(yu)鉬(mu)進行(xing)熔(rong)焊(han)(han)-釬焊(han)(han)的(de)焊(han)(han)接(jie)(jie)(jie)參數和(he)接(jie)(jie)(jie)頭(tou)力學性能(neng)。

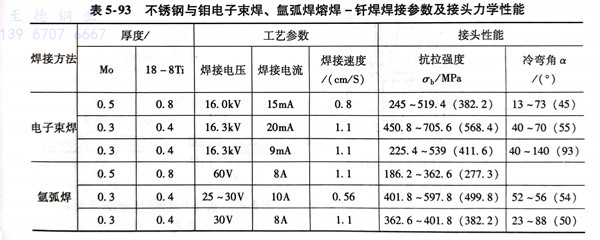

表5-93 不(bu)銹鋼與(yu)鉬電子束焊、氬弧焊熔焊-釬焊焊接(jie)參數(shu)及接(jie)頭力學性能
