泵是否設置在室內,多數應根據地區條件和用戶要求來確定。裝置內的,一般不設在室內,在裝置外、儲罐區等,考慮到噪聲、天氣等情況,有時布置在室內或半露天(不帶側墻的廠棚)布置,見表9.5。


  表(biao)9.5泵的露天(tian)、半露天(tian)和室內布置的設計


表 5.jpg


一(yi)、露(lu)天(tian)布置(zhi)


 ①. 泵常集中(zhong)布置(zhi)在(zai)管廊的下方或側面,也可分散布置(zhi)在(zai)被抽吸設備的附近。其優(you)點是通風良好、操作和檢修方便。


 ②. 在管廊下布(bu)置泵時,一般是(shi)泵-電(dian)動機的長(chang)軸與管廊成直角(jiao),當泵-電(dian)動機的長(chang)軸過長(chang)妨(fang)礙通道時,可轉90°與管廊平行布(bu)置。


 ③. 液化烴、操(cao)作溫度等于或高(gao)于自燃(ran)點的(de)可燃(ran)液體的(de)泵上(shang)方,不(bu)宜布置(zhi)甲、乙(yi)、丙(bing)類(lei)工(gong)藝設(she)備;若不(bu)得不(bu)在(zai)其上(shang)方布置(zhi)甲、乙(yi)、丙(bing)類(lei)工(gong)藝設(she)備,應用(yong)不(bu)燃(ran)燒材料的(de)隔板隔離(li)保(bao)(bao)護。并設(she)置(zhi)噴霧(水噴淋)系統或消(xiao)防炮保(bao)(bao)護,并應覆蓋到泵體及進(jin)出口管道(dao)上(shang)的(de)易泄漏部位(wei),噴淋的(de)強度不(bu)小于9LL/(㎡2·min)


 ④. 泵(beng)布置在管廊(lang)下方或外側時,泵(beng)的(de)檢修空間(jian)凈空高(gao)度(du)不(bu)宜小于3000mm。對于多級泵(beng)端前面(mian)的(de)檢修通(tong)道寬(kuan)度(du)不(bu)應(ying)小于1800mm。一般泵(beng)端前面(mian)的(de)檢修通(tong)道寬(kuan)度(du)不(bu)小于1250mm,以便小盤(pan)叉車通(tong)過。泵(beng)端前面(mian)操作通(tong)道的(de)寬(kuan)度(du)不(bu)應(ying)小于1000mm。泵(beng)和驅(qu)動機的(de)中心(xin)線(xian)宜與管廊(lang)走(zou)向垂直。

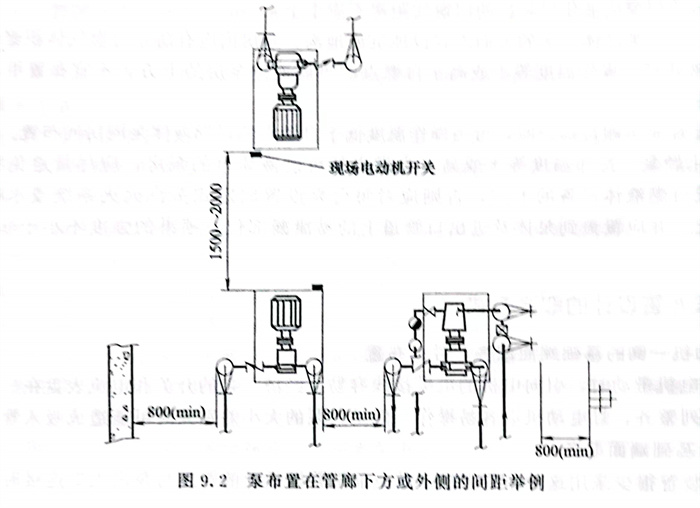

   除安(an)裝在聯(lian)合(he)基礎上(shang)的(de)小型泵(beng)以外,兩(liang)臺(tai)泵(beng)之(zhi)間的(de)凈距(ju)不宜小于800mm。泵(beng)進(jin)、出口(kou)閥門手輪到鄰近泵(beng)的(de)最凸出部(bu)分或柱(zhu)子的(de)凈距(ju)最少為(wei)800mm。電動(dong)機之(zhi)間距(ju)離為(wei)1500~2000mm。如驅動(dong)設(she)備(bei)為(wei)蒸汽透平(ping)時(shi),還應該考慮調節閥組(zu)、疏水閥組(zu)的(de)占地,見(jian)圖9.2。


 ⑤. 兩排泵之間的(de)檢修通(tong)道,寬度不(bu)小于3000mm,如不(bu)夠時(shi)泵端應有3000mm的(de)通(tong)道。


 ⑥. 操作溫度高于或等于自(zi)燃(ran)點(dian)的可燃(ran)液體泵宜(yi)集中布置,與操作溫度低于自(zi)燃(ran)點(dian)的甲B、乙A類液體泵之(zhi)間(jian)的防火間(jian)距(ju)不(bu)應小(xiao)于4.5m,與液化烴泵之(zhi)間(jian)的間(jian)距(ju)不(bu)應小(xiao)于7.5m。




二、半露天布(bu)置


  在管廊下(xia)方布置泵,應在上方設(she)頂棚或(huo)將泵布置在框(kuang)(kuang)架的(de)下(xia)層地面上,以框(kuang)(kuang)架平臺作為頂棚。例如在罐區的(de)圍堰外,如設(she)頂棚,則需(xu)單(dan)獨(du)搭建(jian)。這些(xie)泵可布置成(cheng)單(dan)排、雙排或(huo)多排。



三(san)、室內布置(zhi)


 ①. 泵(beng)布置(zhi)在室(shi)內時(shi),一般不(bu)考慮機(ji)動檢修(xiu)車輛的通行(xing)要求。泵(beng)端或泵(beng)側(ce)與墻之間的凈距不(bu)宜小于1m,兩排(pai)泵(beng)凈距不(bu)應小于2m,如(ru)圖9.3所示。


 ②. 液化(hua)烴(jing)泵、可燃(ran)液體泵在(zai)泵房內布置時,其設計應(ying)符合下列要(yao)求。


   a. 液化烴泵(beng)(beng)、操(cao)作溫度(du)等于或高于自燃(ran)點的可(ke)燃(ran)液體泵(beng)(beng)、操(cao)作溫度(du)低于自燃(ran)點的可(ke)燃(ran)液體泵(beng)(beng)應分(fen)別布置在不同房間內,各房間之間的隔(ge)墻應為防火墻。


   b. 操(cao)作(zuo)溫(wen)(wen)度等(deng)于或(huo)高(gao)于自(zi)燃點的(de)(de)可燃液體泵(beng)(beng)房的(de)(de)門(men)窗(chuang)(chuang)與操(cao)作(zuo)溫(wen)(wen)度低(di)于自(zi)燃點的(de)(de)甲в、乙A類(lei)液體泵(beng)(beng)房的(de)(de)門(men)窗(chuang)(chuang)或(huo)液化烴泵(beng)(beng)房的(de)(de)門(men)窗(chuang)(chuang)的(de)(de)距離不(bu)應小于4.5m。


   c. 甲(jia)、乙A類液體泵房(fang)的(de)(de)地面不宜設地坑或地溝(gou),泵房(fang)內應有防止可燃氣體積聚的(de)(de)措(cuo)施。


   d. 在(zai)液化烴、操作溫度等于或高于自燃點的可燃液體(ti)泵房的上(shang)方,不(bu)宜布置甲、乙、丙類工藝設備。


   e. 液化烴泵(beng)不(bu)超(chao)過兩臺時,可與操作溫度低于自燃點的可燃液體泵(beng)同房間布置。


 ③. 液(ye)(ye)化烴泵(beng)、操作(zuo)溫度等(deng)于(yu)或(huo)高于(yu)自(zi)燃點(dian)的(de)可燃液(ye)(ye)體(ti)(ti)泵(beng)的(de)泵(beng)房(fang),應盡量避免(mian)將泵(beng)房(fang)布(bu)置(zhi)在管廊(lang)或(huo)可燃液(ye)(ye)體(ti)(ti)設(she)備的(de)下方,否(fou)則應對每臺(tai)泵(beng)設(she)置(zhi)固定(ding)式蒸汽滅火(huo)系(xi)統或(huo)水噴霧(水噴淋)系(xi)統,并應覆蓋到泵(beng)體(ti)(ti)及(ji)進出口管道上的(de)易泄(xie)漏部位(wei),噴淋的(de)強度不(bu)小于(yu)9L/(㎡·min)。
