工程應用：某壓縮機配管設(she)計范圍的分界

  某壓縮(suo)(suo)配(pei)(pei)管(guan)(guan)(guan)設(she)計(ji)評審時，發現設(she)計(ji)方的配(pei)(pei)管(guan)(guan)(guan)設(she)計(ji)范(fan)圍(wei)錯誤。如圖(tu)10.24所示，按照設(she)計(ji)合(he)同，分(fen)界(jie)線左側為設(she)計(ji)方的配(pei)(pei)管(guan)(guan)(guan)設(she)計(ji)范(fan)圍(wei)，而(er)(er)分(fen)界(jie)線右側為壓縮(suo)(suo)機供貨商的設(she)計(ji)和供貨范(fan)圍(wei)。而(er)(er)設(she)計(ji)方把(ba)壓縮(suo)(suo)機內部設(she)備(bei)之間的連接管(guan)(guan)(guan)線做了配(pei)(pei)管(guan)(guan)(guan)設(she)計(ji)。

  有的工程項目壓縮機(ji)組(zu)為成套(tao)供(gong)貨，輔助(zhu)管(guan)道的配(pei)管(guan)設計僅(jin)考慮機(ji)組(zu)供(gong)油(you)(you)和回(hui)油(you)(you)總管(guan)與油(you)(you)站之間管(guan)線(xian)的設計。潤滑油(you)(you)和軸封油(you)(you)架(jia)由廠商(shang)整(zheng)組(zu)提供(gong)。

  有的工程(cheng)項目壓縮機(ji)組(zu)非成套供貨(huo)，則應考慮(lv)各單(dan)體設(she)備之間的連接管(guan)線。

工程應用：某汽車裝卸站壓(ya)縮機的布置設計錯誤

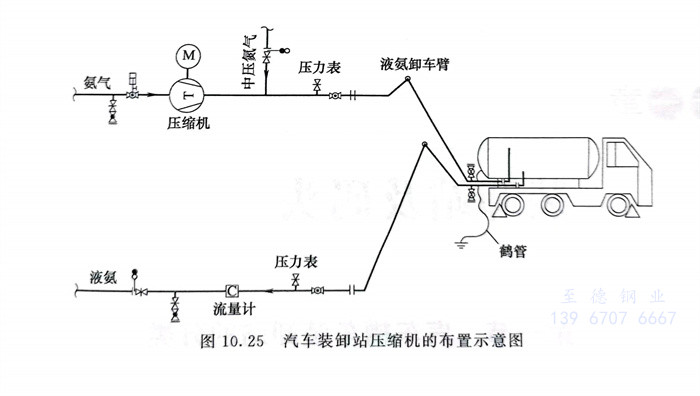

  在某汽(qi)車(che)(che)裝卸站的詳(xiang)細設計評審時(shi)，發現汽(qi)車(che)(che)裝卸站液氨卸車(che)(che)用的壓縮機布置在距(ju)(ju)鶴(he)管(guan)和槽(cao)車(che)(che)20m的位(wei)置，造成管(guan)道布置偏長，設計人解釋說按(an)照防(fang)火規范壓縮機應距(ju)(ju)離槽(cao)（罐）車(che)(che)盡量遠一些。實際上，汽(qi)車(che)(che)裝卸站的專用壓縮機可以靠近鶴(he)管(guan)布置，見(jian)圖10.25。
