①. 儲罐在進出口管段上合理選用防沉降、抗震金屬軟管或波紋補償器，以減輕儲罐沉降或地震破壞，罐前管線一般情況應采用撓性或彈性連接。

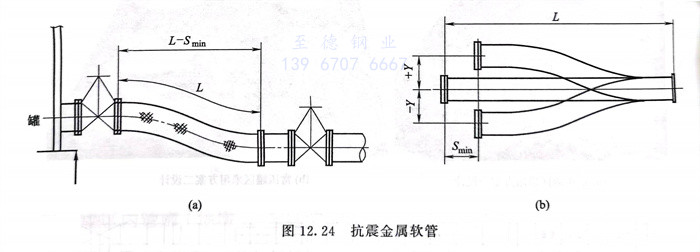

 ②. 金屬軟(ruan)管(guan)應(ying)布置在靠近罐(guan)壁(bi)的(de)第一道閥門和第二道閥門之間(jian)，其安裝(zhuang)形式見圖12.24，圖中(zhong)L表示金屬軟(ruan)管(guan)長度，ΔX表示沉降后的(de)水平最(zui)小位移）。

 ③. 金屬軟管(guan)宜(yi)采用波紋管(guan)兩端帶法蘭(lan)，外部有網(wang)套的結(jie)構。波紋補(bu)償器應采用大拉桿(gan)橫(heng)向型(xing)結(jie)構。

   a. 地震烈度(du)(du)大于(yu)(yu)等于(yu)(yu)7度(du)(du)，地質松軟(ruan)的(de)情況下，管(guan)徑大于(yu)(yu)等于(yu)(yu)150mm時可安裝(zhuang)金屬軟(ruan)管(guan)和波紋補償器。

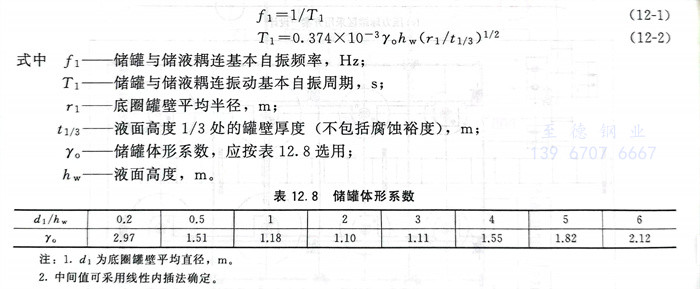

   b. 選用(yong)的(de)(de)金(jin)屬(shu)軟管或波(bo)(bo)紋(wen)補(bu)(bu)償(chang)器(qi)的(de)(de)基(ji)(ji)本(ben)(ben)自振(zhen)(zhen)頻率(lv)應高于儲罐(guan)(guan)基(ji)(ji)本(ben)(ben)自振(zhen)(zhen)頻率(lv)的(de)(de)50％。當(dang)儲罐(guan)(guan)的(de)(de)基(ji)(ji)本(ben)(ben)自振(zhen)(zhen)頻率(lv)小于等于7Hz時(shi)，按標準選用(yong)的(de)(de)金(jin)屬(shu)軟管或波(bo)(bo)紋(wen)補(bu)(bu)償(chang)器(qi)可(ke)不考慮儲罐(guan)(guan)與金(jin)屬(shu)軟管或波(bo)(bo)紋(wen)補(bu)(bu)償(chang)器(qi)的(de)(de)共振(zhen)(zhen)影響。當(dang)儲罐(guan)(guan)的(de)(de)基(ji)(ji)本(ben)(ben)自振(zhen)(zhen)頻率(lv)大于7Hz時(shi)，應考慮儲罐(guan)(guan)與金(jin)屬(shu)軟管或波(bo)(bo)紋(wen)補(bu)(bu)償(chang)器(qi)的(de)(de)共振(zhen)(zhen)影響。儲罐(guan)(guan)與儲液(ye)耦連振(zhen)(zhen)動基(ji)(ji)本(ben)(ben)自振(zhen)(zhen)頻率(lv)為(wei)：

   c. 在(zai)選用金(jin)屬軟管或波紋補償(chang)器時，應綜合(he)考(kao)慮沉降(jiang)量、設防烈度、場地(di)類別、工藝布置、工作溫度、輸送介質、氣候(hou)條件、管徑大(da)小(xiao)和最大(da)位移(yi)補償(chang)量等因素。

   d. 金屬(shu)軟管(guan)或(huo)(huo)波(bo)紋(wen)補(bu)(bu)償(chang)器的(de)最大橫向(xiang)位(wei)移(yi)補(bu)(bu)償(chang)量應包括儲罐(guan)的(de)地(di)基沉降、溫度(du)變(bian)形(xing)、安(an)裝偏差和(he)地(di)展引起(qi)的(de)附加(jia)位(wei)移(yi)或(huo)(huo)沉降等(deng)，選用金屬(shu)軟管(guan)或(huo)(huo)波(bo)紋(wen)補(bu)(bu)償(chang)器。由(you)儲罐(guan)的(de)地(di)基沉降、溫度(du)變(bian)形(xing)、安(an)裝偏差和(he)地(di)震(zhen)引起(qi)的(de)附加(jia)位(wei)移(yi)或(huo)(huo)沉降等(deng)引起(qi)的(de)軸向(xiang)位(wei)移(yi)由(you)管(guan)線布(bu)置補(bu)(bu)償(chang)。

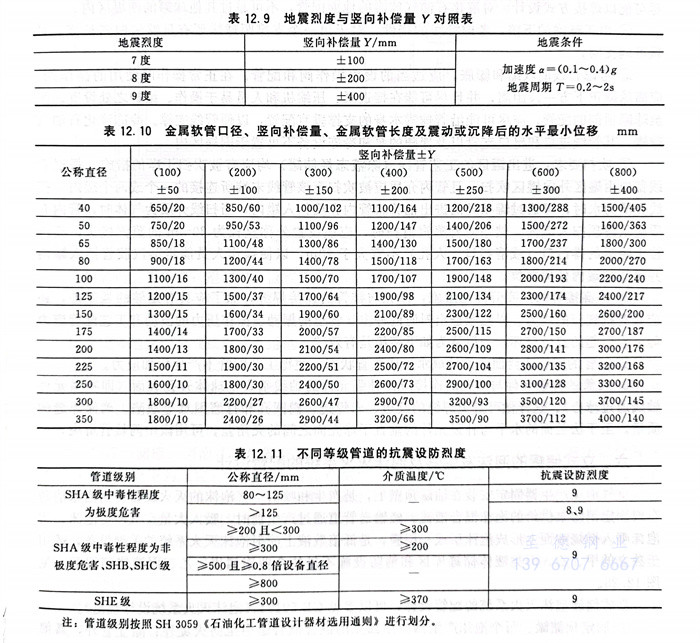

 ④. 金屬(shu)軟(ruan)管(guan)(guan)(guan)(guan)的(de)(de)豎向補償(chang)量(liang)(liang)Y值(zhi)與地(di)(di)震(zhen)烈(lie)度(du)有(you)關，可(ke)參照表(biao)12.9所列(lie)數值(zhi)（并參見(jian)(jian)圖12.24）。若同(tong)時考慮地(di)(di)質條(tiao)件(jian)不(bu)良而引(yin)起的(de)(de)的(de)(de)下(xia)沉量(liang)(liang)，則(ze)豎向補償(chang)量(liang)(liang)Y值(zhi)應(ying)考慮為兩者的(de)(de)綜(zong)合值(zhi)。金屬(shu)軟(ruan)管(guan)(guan)(guan)(guan)與管(guan)(guan)(guan)(guan)線的(de)(de)連接(jie)(jie)，應(ying)采取法蘭連接(jie)(jie)，便于(yu)安(an)裝、調節和更換。金屬(shu)軟(ruan)管(guan)(guan)(guan)(guan)的(de)(de)直(zhi)(zhi)徑，不(bu)應(ying)小于(yu)儲罐的(de)(de)進出(chu)油(you)(you)接(jie)(jie)管(guan)(guan)(guan)(guan)的(de)(de)直(zhi)(zhi)徑，一般可(ke)與儲罐的(de)(de)進出(chu)油(you)(you)接(jie)(jie)管(guan)(guan)(guan)(guan)的(de)(de)直(zhi)(zhi)徑相等(deng)；金屬(shu)軟(ruan)管(guan)(guan)(guan)(guan)承受壓力應(ying)大于(yu)等(deng)于(yu)1.0MPa。管(guan)(guan)(guan)(guan)線直(zhi)(zhi)徑（金屬(shu)軟(ruan)管(guan)(guan)(guan)(guan)直(zhi)(zhi)徑）與金屬(shu)軟(ruan)管(guan)(guan)(guan)(guan)長度(du)（L）同(tong)豎向補償(chang)量(liang)(liang)（Y）、安(an)裝距(ju)離（震(zhen)動或(huo)(huo)沉降(jiang)后(hou)的(de)(de)水平(ping)最小位移ΔX）的(de)(de)對應(ying)數值(zhi)，可(ke)參考表(biao)12.10或(huo)(huo)由(you)制造(zao)廠(chang)家提供。SH／T 3039《石油(you)(you)化工非埋地(di)(di)管(guan)(guan)(guan)(guan)道抗(kang)震(zhen)設計通則(ze)》規(gui)定(ding)了(le)管(guan)(guan)(guan)(guan)道抗(kang)震(zhen)驗算的(de)(de)等(deng)級，見(jian)(jian)表(biao)12.11不(bu)同(tong)等(deng)級管(guan)(guan)(guan)(guan)道的(de)(de)抗(kang)震(zhen)設防烈(lie)度(du)。

注(zhu)：管(guan)道(dao)級(ji)別按照SH 3059《石(shi)油化(hua)工管(guan)道(dao)設計器(qi)材(cai)選用通則》進行劃分。
