一(yi)、管道(dao)等級代號
1. 管道(dao)等級(ji)代(dai)號(hao)一般包含了材料類別、順序(xu)號(hao)和壓(ya)力(li)等級(ji)等信息，代(dai)號(hao)的(de)(de)位(wei)(wei)數不做限制，有(you)(you)的(de)(de)工程項目(mu)用10位(wei)(wei)表(biao)示，有(you)(you)的(de)(de)用3位(wei)(wei)、有(you)(you)的(de)(de)用2位(wei)(wei)。下面僅以3位(wei)(wei)表(biao)示的(de)(de)管道(dao)等級(ji)號(hao)為例進行講述。
2. 國內設(she)計(ji)項目(mu)，管(guan)道(dao)材料(liao)代(dai)號可(ke)按上(shang)述編制。這些符(fu)號究竟如何排(pai)序，可(ke)由各設(she)計(ji)單位自定，要(yao)加(jia)以說明其(qi)代(dai)號的意義(yi)。其(qi)代(dai)號不宜過長，簡(jian)單明了即(ji)可(ke)，以免復雜和(he)增(zeng)加(jia)管(guan)道(dao)繪(hui)圖、計(ji)算機(ji)CAD繪(hui)圖等(deng)的工(gong)(gong)作量。與國外合(he)作設(she)計(ji)工(gong)(gong)程(cheng)項目(mu)，有的工(gong)(gong)程(cheng)項目(mu)已經有成熟的工(gong)(gong)藝(yi)包，已編制了基本完整的管(guan)道(dao)材料(liao)等(deng)級文件(jian)。

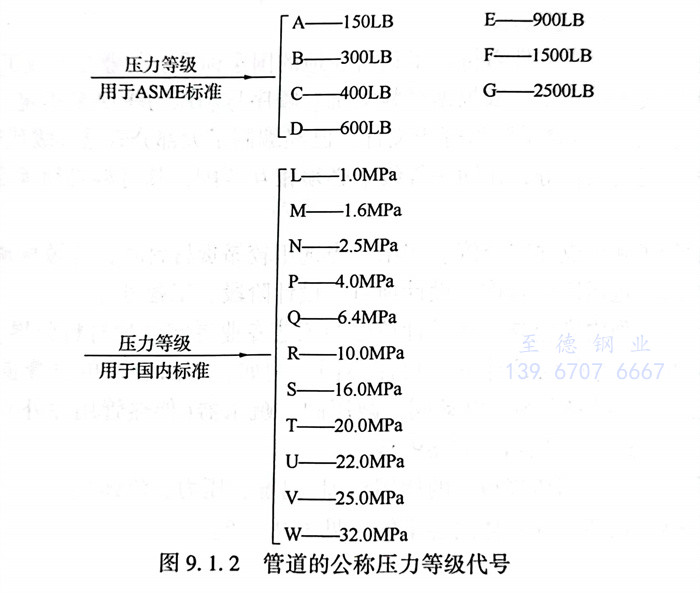

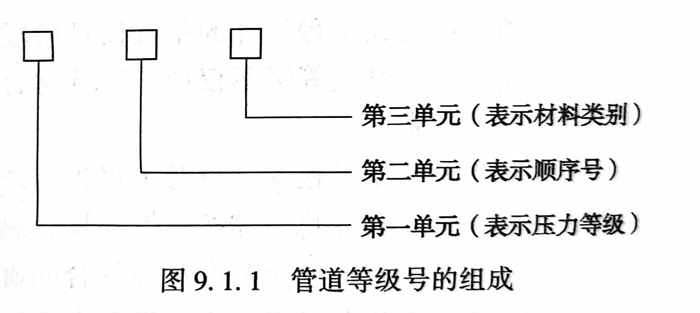

3. 管道(dao)等級號(hao)的(de)組成見圖9.1.1。①. 第一(yi)單元(yuan)：管道(dao)的(de)公稱壓力（MPa）等級代(dai)號(hao)，用(yong)(yong)大(da)寫英文字母(mu)表(biao)(biao)示。A～K用(yong)(yong)于ASME B16.5標(biao)準壓力等級代(dai)號(hao)（其(qi)中I、J不(bu)用(yong)(yong)），L～Z用(yong)(yong)于國內標(biao)準壓力等級代(dai)號(hao)（其(qi)中0、X不(bu)用(yong)(yong)）。見圖9.1.2。②. 第二(er)單元(yuan)為順序號(hao)，用(yong)(yong)阿拉伯數(shu)字表(biao)(biao)示，由1開(kai)始，表(biao)(biao)示一(yi)、三單元(yuan)相同時，不(bu)同的(de)材(cai)質和（或）不(bu)同的(de)管路(lu)連接形(xing)式。③. 第三單元(yuan)：管道(dao)材(cai)質類別，用(yong)(yong)大(da)寫英文字母(mu)表(biao)(biao)示，見表(biao)(biao)9.1.6為舉(ju)例。
二、管道等(deng)級縮寫詞(ci)
管(guan)(guan)道材(cai)料(liao)選用(yong)及(ji)等(deng)(deng)級規定內(nei)的(de)(de)縮寫詞(ci)，可(ke)(ke)以(yi)簡(jian)化(hua)“管(guan)(guan)道材(cai)料(liao)等(deng)(deng)級”表內(nei)的(de)(de)材(cai)料(liao)描述(shu)，僅用(yong)縮寫詞(ci)就可(ke)(ke)替代大批(pi)量的(de)(de)漢字說明。筆者在國外(wai)某單位做管(guan)(guan)道設(she)計(ji)時，發現這些縮寫詞(ci)大同(tong)小異，基本國際通用(yong)。在國內(nei)外(wai)各標(biao)準均有(you)類似的(de)(de)規定。例如：SH／T 3902《石(shi)油化(hua)工配管(guan)(guan)工程常(chang)用(yong)縮略語》詳細(xi)規定了一些縮寫詞(ci)，在配管(guan)(guan)設(she)計(ji)平面圖、管(guan)(guan)道材(cai)料(liao)等(deng)(deng)級等(deng)(deng)設(she)計(ji)文件廣泛應用(yong)。例如：BB 螺(luo)栓(shuan)(shuan)連(lian)接(jie)型(xing)閥蓋(gai)，BC螺(luo)栓(shuan)(shuan)連(lian)接(jie)型(xing)管(guan)(guan)帽，BE坡口端，BW對焊。
三(san)、管道等級索引

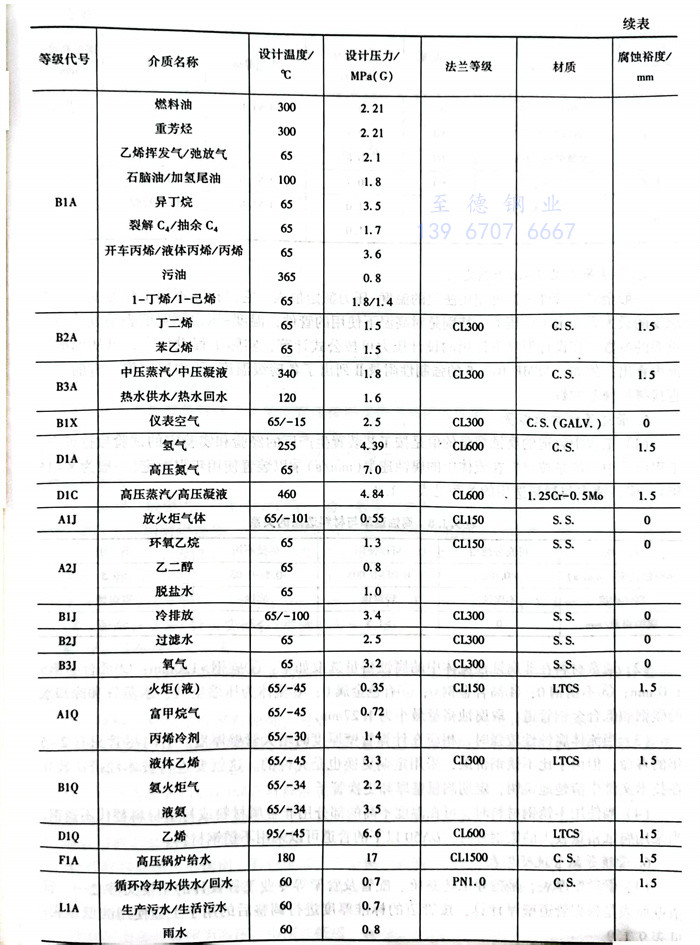

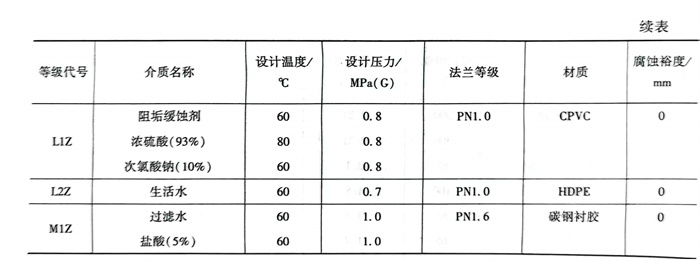

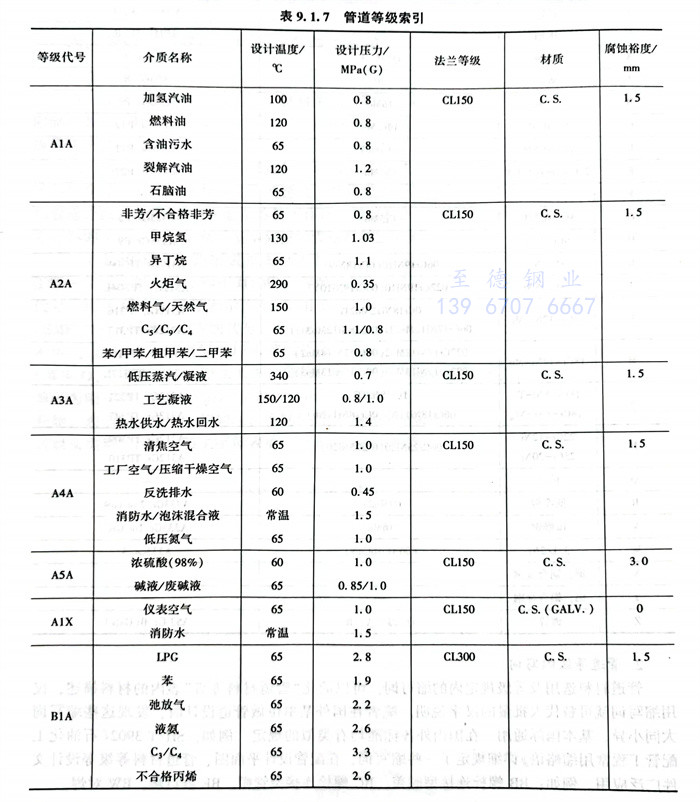

管(guan)道(dao)(dao)等(deng)(deng)級索引是一般應有管(guan)道(dao)(dao)等(deng)(deng)級代碼、物(wu)料(liao)代號、介質種類、設計溫(wen)度、壓力范(fan)圍、管(guan)子材料(liao)及尺(chi)寸范(fan)圍，供工藝、儀表等(deng)(deng)專業使用，是工藝專業在基(ji)礎設計階段(duan)設計的主要依據文(wen)件(jian)。管(guan)道(dao)(dao)等(deng)(deng)級索引表的基(ji)本格式應用見表9.1.7。
四、管道等(deng)級溫度-壓力額定值
一(yi)般金屬、管件(jian)等都可使用法(fa)蘭的(de)(de)(de)溫(wen)(wen)度-壓(ya)力額定值(zhi)表，它是指在不同工作溫(wen)(wen)度下(xia)所能(neng)承受的(de)(de)(de)最(zui)大無沖(chong)擊工作壓(ya)力，特別(bie)是對高溫(wen)(wen)下(xia)使用的(de)(de)(de)管件(jian)，溫(wen)(wen)度-壓(ya)力額定值(zhi)表是設(she)(she)計(ji)(ji)中極重要的(de)(de)(de)參數。在設(she)(she)計(ji)(ji)溫(wen)(wen)度下(xia)許用的(de)(de)(de)設(she)(she)計(ji)(ji)壓(ya)力可按公式計(ji)(ji)算，實際(ji)工程(cheng)(cheng)設(she)(she)計(ji)(ji)中，可從標準規范內查出，例如(ru)，ASME B16.5的(de)(de)(de)強制(zhi)性附錄(lu)II列出了各磅級溫(wen)(wen)度-壓(ya)力額定值(zhi)。有的(de)(de)(de)工程(cheng)(cheng)直接(jie)拷貝規范的(de)(de)(de)數據。
五、管道等級腐蝕(shi)裕量

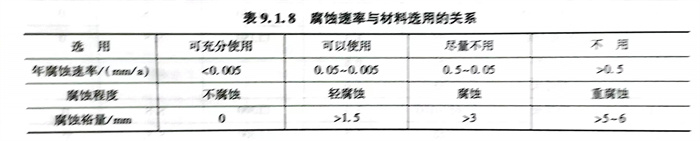

1. 工程中管道的(de)腐蝕(shi)裕量(liang)的(de)值是(shi)按工藝裝置生產(chan)廠(chang)的(de)經驗(yan)(yan)和實驗(yan)(yan)室(shi)的(de)試驗(yan)(yan)數據確定。工程設(she)計中一(yi)般(ban)(ban)是(shi)按材料在流體中的(de)腐蝕(shi)速率（mm／a）乘以(yi)裝置使用(yong)年(nian)(nian)限(xian)而定（一(yi)般(ban)(ban)為(wei)8～15年(nian)(nian)）。腐蝕(shi)速率與材料選用(yong)的(de)關系見表9.1.8。
2. 通常材(cai)料在非腐(fu)(fu)(fu)蝕性(xing)流體(ti)中的腐(fu)(fu)(fu)蝕裕量選取如下(xia)：①碳(tan)鋼＞1.0mm；②低合金鋼＞1.0mm；③不銹鋼0；④高合金鋼0；⑤有色金屬(shu)0；⑥流體(ti)為(wei)壓縮(suo)空氣(qi)、水(shui)(shui)蒸氣(qi)和冷卻(que)水(shui)(shui)的碳(tan)鋼和低合金鋼管道，取腐(fu)(fu)(fu)蝕裕量最小為(wei)1.27mm。
3. 當流體腐(fu)蝕性較強時，相(xiang)應在計算管(guan)壁厚度時增大(da)管(guan)壁厚度。有時盡(jin)管(guan)只有2～5年的(de)壽命(ming)，但由于比不銹鋼價廉，采用(yong)定(ding)期更換也是允許(xu)的(de)。這就要進行技(ji)術經(jing)濟比較并在技(ji)術文件(jian)中(zhong)清(qing)楚地說明(ming)，定(ding)期測量(liang)壁厚和(he)更換管(guan)子(zi)。
4. 當使(shi)用(yong)不銹(xiu)鋼(gang)材(cai)料時，可在溫度不高的部分用(yong)非金屬材(cai)料或襯里(li)材(cai)料替代(dai)不銹(xiu)鋼(gang)。當采用(yong)腐蝕(shi)裕量(liang)較大(da)的碳鋼(gang)管(guan)時，DN50以(yi)(yi)下的管(guan)道可以(yi)(yi)采用(yong)不銹(xiu)鋼(gang)材(cai)料。
六、管(guan)道等級管(guan)道壁厚表

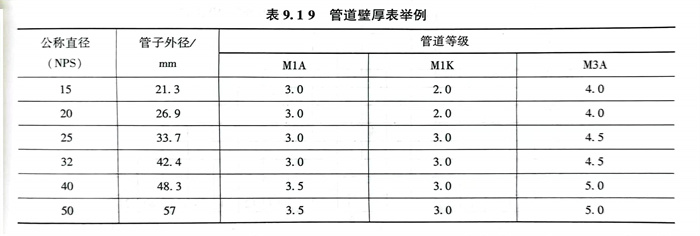

1. 管(guan)(guan)(guan)道壁(bi)厚表(biao)(biao)，是指導工藝(yi)系統、配管(guan)(guan)(guan)及(ji)管(guan)(guan)(guan)架等專業(ye)工程設計的(de)(de)重要(yao)文件之一。管(guan)(guan)(guan)道壁(bi)厚表(biao)(biao)是根據管(guan)(guan)(guan)道壁(bi)厚計算(suan)，按管(guan)(guan)(guan)道的(de)(de)標準厚度(du)進行(xing)調整后的(de)(de)用于(yu)工程使(shi)用的(de)(de)壁(bi)厚表(biao)(biao)。見表(biao)(biao)9.1.9。
2. 編(bian)制(zhi)原則(ze)。①. 管道(dao)(dao)壁厚(hou)表(biao)一(yi)般(ban)應包括管道(dao)(dao)等級、公(gong)稱直徑、外徑和壁厚(hou)。②. 管道(dao)(dao)壁厚(hou)一(yi)般(ban)以毫米計，保留一(yi)位小數(shu)，或采用管表(biao)號表(biao)示。③. 根據(ju)裝置的(de)性質和用戶(hu)要求決(jue)定(ding)管子(zi)選用的(de)尺寸系(xi)列。
3. 編(bian)制(zhi)要(yao)求。①. 管(guan)道壁厚表一(yi)般(ban)應將不同類別(bie)的(de)材料，按等級(ji)分(fen)項編(bian)制(zhi)（如碳鋼(gang)類、不銹鋼(gang)類、合金鋼(gang)類）。②. 當有不同外徑(jing)管(guan)道時(shi)，其壁厚表應分(fen)開編(bian)制(zhi)。
七(qi)、管道等(deng)級管道分支表(biao)（管道變徑表(biao)）
1. 分支(zhi)表是對各管(guan)道等級(ji)的支(zhi)管(guan)連接形式做出具體(ti)的規(gui)定。
2. 編制(zhi)原則。①. 支管(guan)連(lian)接(jie)表應按各管(guan)道等級(ji)的(de)要(yao)求分(fen)別編制(zhi)，支管(guan)連(lian)接(jie)形(xing)式相同的(de)管(guan)道等級(ji)也可合并編制(zhi)。②. 支管(guan)連(lian)接(jie)應在(zai)保證管(guan)路(lu)安全(quan)運(yun)行、經濟合理(li)的(de)前提下(xia)選擇根部元件連(lian)接(jie)形(xing)式。
3. 編制一般要求：
①. 1.1／2”以(yi)下三通(tong)一般采用(yong)錐管螺紋(wen)或承插三通(tong)，除有(you)縫隙腐蝕介質外(wai)。2＂以(yi)上采用(yong)對焊(han)連接三通(tong)。
②. 管道分支(zhi)表是依(yi)據開(kai)孔(kong)補強計(ji)算(suan)表，確定其焊接支(zhi)管是否需要(yao)補強。
③. 2＂及(ji)2＂以上(shang)主(zhu)管(guan)、2”以下的(de)支(zhi)管(guan)應優先選用半(ban)管(guan)接頭或支(zhi)管(guan)臺。
④. 設計壓(ya)力大于6.3MPa的管(guan)道主(zhu)支(zhi)管(guan)為異徑時，不(bu)宜采用現場制造的焊接支(zhi)管(guan)，宜采用三通，或在主(zhu)管(guan)上開孔(kong)并焊接支(zhi)管(guan)臺(tai)，當(dang)支(zhi)管(guan)為等(deng)徑時宜采用三通。
⑤. 支管連(lian)接表(biao)的實例(li)見表(biao)9.1.7。

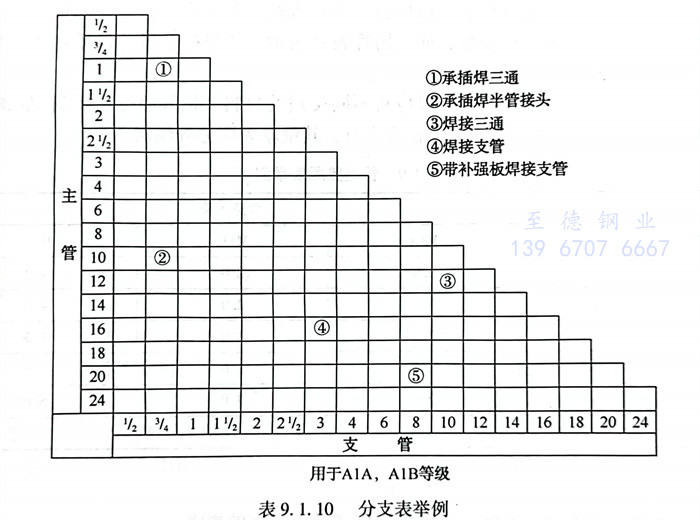

4. 管道分支表（管道變徑(jing)表）舉(ju)例見表9.1.10。
八、管道綜合材(cai)料(liao)匯(hui)總表
1. 供管道材(cai)料控制和用戶采購(gou)詢價用，按管道安裝材(cai)料分(fen)類、分(fen)區、并有(you)設計量(liang)和采購(gou)量(liang)的匯總材(cai)料表(biao)。
2. 材(cai)料匯總(zong)(zong)表(biao)是按(an)材(cai)料種類、規格、材(cai)質(zhi)、型號分區進行(xing)統計的(de)匯總(zong)(zong)表(biao)；對(dui)按(an)全(quan)廠（裝置）的(de)匯總(zong)(zong)表(biao)，應包括設(she)計量(liang)(liang)、施工余量(liang)(liang)（總(zong)(zong)承(cheng)包工程(cheng)或用戶(hu)有(you)要(yao)求時）、備品量(liang)(liang)（總(zong)(zong)承(cheng)包工程(cheng)或用戶(hu)有(you)要(yao)求時）、建議采(cai)購量(liang)(liang)的(de)匯總(zong)(zong)一(yi)覽表(biao)。
3. 對(dui)于各裝(zhuang)置（區）的(de)綜合(he)材(cai)(cai)料(liao)匯總表，一般僅(jin)統計(ji)實際使(shi)用(yong)量(liang)。對(dui)于全廠的(de)綜合(he)材(cai)(cai)料(liao)匯總表，一般應表明(ming)各裝(zhuang)置（區）的(de)實際用(yong)量(liang)、全廠使(shi)用(yong)總量(liang)、備品（件(jian)）量(liang)、（建議）采購(gou)量(liang)。綜合(he)材(cai)(cai)料(liao)匯總表編寫順序一般為：
①. 按材(cai)料順序為不銹鋼(gang)、有色金屬、合金鋼(gang)、碳鋼(gang)、鑄鐵、金屬襯里、非(fei)金屬。
②. 按(an)種類順序(xu)為管(guan)子、閥門、法蘭、管(guan)件、墊片、緊固件、特殊管(guan)件、管(guan)架材料(liao)、隔熱材料(liao)、涂漆(qi)材料(liao)。
③. 按壓(ya)力等級順序為高壓(ya)、中壓(ya)、低壓(ya)、真空(kong)。
④. 按(an)閥(fa)(fa)(fa)(fa)門順序為(wei)閘閥(fa)(fa)(fa)(fa)、截止閥(fa)(fa)(fa)(fa)、節(jie)流(liu)閥(fa)(fa)(fa)(fa)、旋(xuan)塞(sai)閥(fa)(fa)(fa)(fa)、球閥(fa)(fa)(fa)(fa)、蝶閥(fa)(fa)(fa)(fa)、止回閥(fa)(fa)(fa)(fa)、安(an)全(quan)閥(fa)(fa)(fa)(fa)、隔(ge)膜閥(fa)(fa)(fa)(fa)、角閥(fa)(fa)(fa)(fa)（針型閥(fa)(fa)(fa)(fa)）、疏水閥(fa)(fa)(fa)(fa)、特殊(shu)閥(fa)(fa)(fa)(fa)。
⑤. 按(an)管件順序為彎頭(tou)、異徑管、三通、四(si)通、非標準管件。
⑥. 按法蘭(lan)順序為(wei)對焊、平焊、松(song)套、承插焊、螺紋、盲板、8字盲板、孔(kong)板法蘭(lan)，并(bing)按凸(tu)凹面、樺槽面、全平面、突面、環形等連接面列出。
⑦. 特殊(shu)管件(jian)順序(xu)為消音器(qi)、阻火(huo)器(qi)、視鏡(jing)、過濾器(qi)、爆破板、事故淋(lin)浴洗眼器(qi)、補償器(qi)等。
⑧. 其他：型鋼(gang)（工(gong)字鋼(gang)、槽鋼(gang)、角鋼(gang)、扁鋼(gang)、圓鋼(gang)、鋼(gang)板(ban)）、焊接(jie)材料等。
⑨. 尺寸順序宜從小(xiao)到大或從大到小(xiao)。
4. 綜(zong)(zong)合(he)(he)(he)材(cai)(cai)料(liao)(liao)匯(hui)(hui)(hui)總(zong)表(biao)(biao)應(ying)在裝置的(de)管道(dao)(dao)材(cai)(cai)料(liao)(liao)匯(hui)(hui)(hui)總(zong)表(biao)(biao)，管道(dao)(dao)、設備隔熱材(cai)(cai)料(liao)(liao)匯(hui)(hui)(hui)總(zong)一(yi)覽表(biao)(biao)，管道(dao)(dao)、設備涂漆材(cai)(cai)料(liao)(liao)匯(hui)(hui)(hui)總(zong)一(yi)覽表(biao)(biao)，管架(jia)材(cai)(cai)料(liao)(liao)匯(hui)(hui)(hui)總(zong)表(biao)(biao)等各(ge)分項匯(hui)(hui)(hui)總(zong)表(biao)(biao)編(bian)制完成的(de)基礎(chu)上進行(xing)編(bian)制。在編(bian)制綜(zong)(zong)合(he)(he)(he)材(cai)(cai)料(liao)(liao)匯(hui)(hui)(hui)總(zong)表(biao)(biao)的(de)過程中(zhong)，應(ying)核對(dui)各(ge)匯(hui)(hui)(hui)總(zong)表(biao)(biao)是否(fou)符合(he)(he)(he)各(ge)種設計規定中(zhong)的(de)要求(qiu)，對(dui)不(bu)符合(he)(he)(he)要求(qiu)的(de)應(ying)與(yu)有關(guan)專業協(xie)調并更正(zheng)。綜(zong)(zong)合(he)(he)(he)材(cai)(cai)料(liao)(liao)匯(hui)(hui)(hui)總(zong)表(biao)(biao)在編(bian)寫過程中(zhong)應(ying)嚴格(ge)符合(he)(he)(he)“管道(dao)(dao)材(cai)(cai)料(liao)(liao)設計采(cai)購余(yu)量系數(shu)表(biao)(biao)”中(zhong)的(de)有關(guan)采(cai)購余(yu)量系數(shu)值，不(bu)得隨意(yi)突破其(qi)余(yu)量系數(shu)值。
