輸氣管道線路選擇與敷(fu)設設計要(yao)求主要(yao)有以下(xia)幾點(dian)：
一、線路選擇
1. 線(xian)路走向應根據(ju)地(di)形(xing)、工程(cheng)地(di)質、沿線(xian)主要(yao)進氣(qi)(qi)、供氣(qi)(qi)點的(de)地(di)理位置(zhi)以及交通運(yun)輸、動力等條件，經(jing)多方(fang)案(an)對比(bi)后，確定最(zui)優線(xian)路。
宜避開多年生經濟作物區域和(he)重要(yao)的農田基本(ben)建設設施。
大(da)、中(zhong)型(xing)河流穿、跨越工程和壓氣站(zhan)位置(zhi)的選擇，應符合線路總走向。局部走向應根據大(da)、中(zhong)型(xing)穿、跨越工程和壓氣站(zhan)的位置(zhi)，進行調整。
線路(lu)必須(xu)避(bi)開重要的軍事設(she)施、易燃(ran)易爆倉庫、國(guo)家(jia)重點文物(wu)保(bao)護區。
線路(lu)應避開城(cheng)鎮(zhen)規劃區(qu)、飛(fei)機場、鐵(tie)路(lu)車站、海（河）港碼頭(tou)、國家級自然保(bao)護區(qu)等區(qu)域。當受條件限制(zhi)管道需要在上述區(qu)域內通過時，必(bi)須征(zheng)得主(zhu)管部門(men)同意，并采(cai)取(qu)安(an)全保(bao)護措施(shi)。
除(chu)管道(dao)(dao)專用的(de)公路(lu)(lu)隧道(dao)(dao)、橋梁外，線路(lu)(lu)嚴禁通過(guo)鐵(tie)路(lu)(lu)或(huo)公路(lu)(lu)的(de)隧道(dao)(dao)、橋梁、鐵(tie)路(lu)(lu)編組(zu)站、大型客運站和(he)變(bian)電所。
2. 輸(shu)氣管(guan)道(dao)宜避開(kai)不良工程地質地段。當避開(kai)確有(you)困難(nan)時(shi)，對下述地段應選擇(ze)合適(shi)的位置和(he)方式通過：
對規模不大(da)的滑(hua)坡，經處(chu)理后，能保證滑(hua)坡體穩定(ding)的地段，可(ke)選擇適當部位以(yi)跨越方式(shi)或淺埋通過(guo)；
管道宜避開(kai)泥(ni)石流地(di)段，若不能避開(kai)時(shi)應根據實際(ji)地(di)形和地(di)質條件(jian)選擇(ze)合理的通過方式；
對(dui)深而窄的沖(chong)溝，宜采用(yong)跨越通(tong)(tong)過。對(dui)沖(chong)溝淺而寬(kuan)，沉積物(wu)較穩定的地段(duan)、宜采用(yong)埋設方式通(tong)(tong)過；
管道通(tong)過海灘、沙漠地段時，應對其穩(wen)定性進行推斷(duan)，并(bing)采取相應的穩(wen)管防護(hu)措施(shi)；
在(zai)地(di)(di)震動(dong)峰值加速度等于或大于0.1g的地(di)(di)區，管道宜(yi)從斷層位移較小和(he)較窄的地(di)(di)區通過，并應(ying)采取(qu)必要的工(gong)程措施；
管(guan)道不宜敷設在由于發(fa)生地震而可能引(yin)起滑坡、山崩、地陷、地裂、泥石流以(yi)及沙(sha)土液化等地段。
二、地區等級劃分
輸氣管道通過(guo)的地區(qu)，應(ying)按沿線居民戶數和（或）建筑物的密集程度，劃分為4個地區(qu)等級，并(bing)依據地區(qu)等級作(zuo)出(chu)相(xiang)應(ying)的管道設(she)計。
沿管道中心線兩側各200m范圍內，任意(yi)劃分長度為2km并能包括最大聚居戶(hu)數的若干地(di)段，按(an)劃定地(di)段內的戶(hu)數劃分為4個等級。在農村人(ren)(ren)口聚集的村莊、大院(yuan)、住宅樓，應以每(mei)一獨(du)立戶(hu)作為一個供人(ren)(ren)居住的建筑物(wu)計(ji)算。
當劃分地區(qu)等(deng)(deng)級邊界時，邊界線距最(zui)近(jin)一(yi)幢建筑物外邊緣應大于或等(deng)(deng)于200m。
在(zai)一、二級地(di)區內的(de)學校、醫院以及其他公共場所等人(ren)群聚集的(de)地(di)方，應(ying)按三級地(di)區選(xuan)取設(she)計系(xi)數。
當一個地(di)區的發展規(gui)劃(hua)，足以改變該地(di)區的現有等級時，應按發展規(gui)劃(hua)劃(hua)分地(di)區等級。
一級(ji)地區(qu)：戶數在15戶或以下的區(qu)段(duan)；
二級地區(qu)：戶數在15戶以(yi)上(shang)、100戶以(yi)下的區(qu)段；
三(san)級(ji)地(di)區：戶(hu)數(shu)在100戶(hu)或以上的區段，包括市(shi)郊居(ju)住區、商業區、工業區、發展(zhan)區以及不夠四級(ji)地(di)區條件的人口稠密區；
四(si)級地區：系指(zhi)四(si)層(ceng)及四(si)層(ceng)以上樓房（不計地下室層(ceng)數）普遍集中、交通頻繁(fan)、地下設施多的區段。
輸氣管道的(de)居(ju)民(min)密度指(zhi)數(shu)和(he)強度設計系(xi)數(shu)（的(de)規定，穿越道路(lu)的(de)管段以及輸氣站和(he)閥(fa)室內管道的(de)強度設計系(xi)數(shu)（F）的(de)規定，見GB50251。
三、管道敷設
1. 輸氣管道應(ying)采用埋地(di)方式敷設，特(te)殊地(di)段(duan)也可采用土堤、地(di)面等形式敷設。

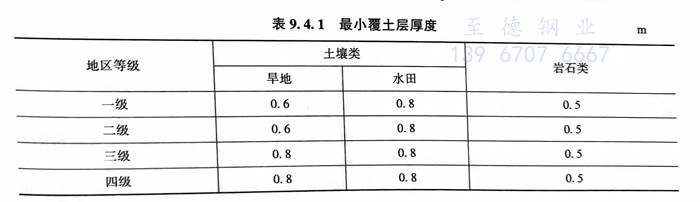

埋地(di)管(guan)道(dao)覆(fu)土(tu)層(ceng)最小厚(hou)(hou)度應符合表9.4.1的規(gui)定。在不能滿足(zu)要求的覆(fu)土(tu)厚(hou)(hou)度或外(wai)荷(he)載(zai)過(guo)大，外(wai)部(bu)作(zuo)業可能危及管(guan)道(dao)之外(wai)，均應采取保護措(cuo)施(shi)。
2. 管溝溝底(di)寬(kuan)度(du)(du)應根(gen)據管溝深度(du)(du)、鋼管的(de)結構外(wai)徑及采取的(de)施(shi)工(gong)措(cuo)施(shi)確(que)定(ding)(ding)，管溝邊(bian)坡(po)坡(po)度(du)(du)應根(gen)據土(tu)壤類別和物理力學性質（如(ru)黏(nian)聚力、內摩擦角、濕(shi)度(du)(du)、容重等）確(que)定(ding)(ding)。其管溝溝底(di)寬(kuan)度(du)(du)、邊(bian)坡(po)坡(po)度(du)(du)和回填土(tu)作(zuo)業應符合現行國家標(biao)準GB50251中的(de)有(you)關規(gui)定(ding)(ding)。
3. 當輸氣(qi)管道采用土堤埋設時，土堤高度和頂部寬度，應根據地(di)形(xing)、工程地(di)質(zhi)(zhi)、水文地(di)質(zhi)(zhi)、土壤類別(bie)及(ji)性質(zhi)(zhi)確定、并符合下列規定：
①. 輸氣管道(dao)在土(tu)堤中的徑向覆土(tu)厚度，不應小于0.6m；土(tu)堤頂(ding)寬(kuan)應大于管道(dao)直(zhi)徑兩倍，也不得小于0.5m；
②. 土(tu)堤邊坡(po)(po)坡(po)(po)度應根據當地自然條件(jian)、土(tu)壤類(lei)別和土(tu)堤高度確定。對黏(nian)性土(tu)土(tu)堤，壓實際系數宜為0.94～0.97。堤高小于2m時，土(tu)堤邊坡(po)(po)坡(po)(po)度可采用1：0.75～1：1；堤高為2～5m時，可采取1：1.25～1：1.5；
③. 土堤受(shou)水(shui)浸淹部分的邊坡宜采用1：2的坡度，并(bing)應根據水(shui)流情(qing)況(kuang)采取保護措施；
④. 在沼澤和(he)低洼(wa)地(di)區，土堤的堤肩高度應根(gen)據常水位、波(bo)浪(lang)高度和(he)地(di)基(ji)強度確定；
⑤. 當土堤(di)阻(zu)擋水(shui)流(liu)(liu)排泄時，應設置泄水(shui)孔或(huo)涵洞等(deng)構筑物，泄水(shui)能(neng)力應滿(man)足重現期為25年一遇的洪水(shui)流(liu)(liu)量；
⑥. 軟弱(ruo)地基上(shang)的土(tu)堤，應防止填土(tu)后基礎的沉陷(xian)，確保(bao)管道(dao)安全；
⑦. 土(tu)堤用土(tu)應滿足填方的強度(du)和穩(wen)定性的要求。

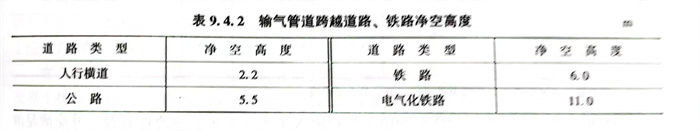

4. 地上敷設的(de)輸(shu)氣(qi)管(guan)道跨越道路(lu)、鐵路(lu)的(de)凈空高(gao)度應符合表9.4.2的(de)規(gui)定。
5. 埋地(di)(di)(di)輸(shu)氣管道并(bing)行(xing)敷設。不受地(di)(di)(di)形(xing)、地(di)(di)(di)物或規劃限制(zhi)地(di)(di)(di)段的并(bing)行(xing)管道，最(zui)小凈距不能小于6m；
受地(di)形、地(di)物或規劃限制地(di)段的(de)并行管道(dao)，采取(qu)安全措施后凈(jing)距可小于6m，同期建設(she)時可同溝敷(fu)設(she)；同溝敷(fu)設(she)的(de)并行管道(dao)，間距應(ying)滿(man)足施工及維護需求且最(zui)小凈(jing)距不應(ying)小于0.5m。
穿越段的(de)并行管(guan)道，應(ying)根(gen)據建設時機(ji)和影響因素綜合分析確定間距(ju)。共用隧道、跨越管(guan)橋及涵洞設施的(de)并行軌道，凈(jing)距(ju)不應(ying)小于0.5m。
石(shi)方(fang)地段(duan)不同期建設的共行管(guan)道，后建管(guan)道采用爆(bao)破開挖管(guan)溝時，并行凈距宜大于20m且應(ying)控(kong)制爆(bao)破參數(shu)。
穿越全新(xin)世活動斷(duan)層的并行管道不宜同溝敷(fu)設。
6. 埋地輸氣(qi)管(guan)(guan)道(dao)(dao)與其(qi)他埋地管(guan)(guan)道(dao)(dao)、電(dian)纜(lan)的間距(ju)。輸氣(qi)管(guan)(guan)道(dao)(dao)與其(qi)他管(guan)(guan)道(dao)(dao)交叉時(shi)，垂直凈距(ju)不應(ying)(ying)小(xiao)于0.3m，當小(xiao)于0.3m時(shi)，兩(liang)管(guan)(guan)間交叉處應(ying)(ying)設置堅固的絕緣隔離物，交叉點兩(liang)側各延伸10m以(yi)上的管(guan)(guan)段(duan)，應(ying)(ying)確保管(guan)(guan)道(dao)(dao)的防腐層無缺(que)陷。
輸氣管道與電(dian)力(li)電(dian)纜、通(tong)信光（電(dian)）纜交叉時，垂直凈距不應小于0.5m，交叉點兩(liang)側各延(yan)伸(shen)10m以上的管段，應確保管道防腐層無(wu)缺陷(xian)。
7. 埋地(di)輸氣管道(dao)與(yu)高壓交流(liu)輸電線路桿（塔(ta)）和接地(di)體之間的距離。在開闊地(di)區，埋地(di)管道(dao)與(yu)高壓交流(liu)輸電線路桿（塔(ta)）基腳間的最小(xiao)距離不宜小(xiao)于桿（塔(ta)）高；

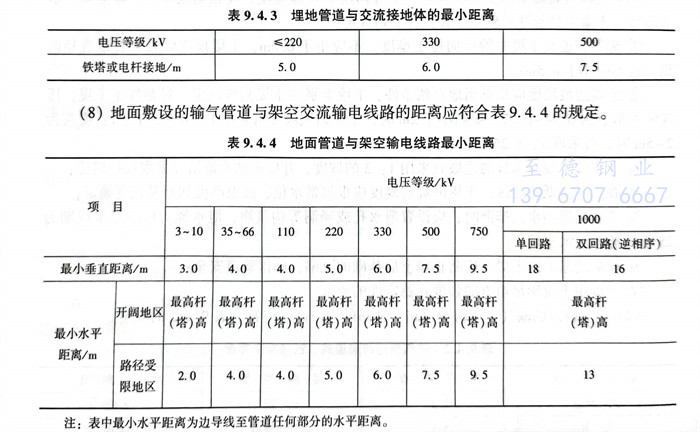

在(zai)路由受(shou)限地(di)區，埋地(di)管(guan)道與交流輸電系統的各種接地(di)裝置之(zhi)間的最小(xiao)水平距離(li)不宜小(xiao)于表9.4.3的規(gui)定。在(zai)采取故障屏蔽、接地(di)、隔離(li)等(deng)防護措施后，表9.4.3規(gui)定的距離(li)可適當(dang)減小(xiao)。
8. 地面敷設(she)的(de)(de)輸(shu)氣管道與架(jia)空(kong)交(jiao)流(liu)輸(shu)電線路的(de)(de)距(ju)離(li)應符(fu)合表(biao)9.4.4的(de)(de)規定。

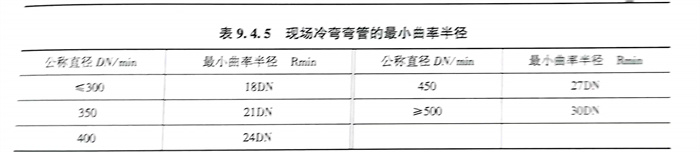

9. 用于(yu)改變管道(dao)走(zou)向(xiang)的(de)(de)(de)彎頭的(de)(de)(de)曲率半(ban)徑應大于(yu)或(huo)等(deng)于(yu)5倍的(de)(de)(de)公稱直(zhi)徑，并應滿足清(qing)管器(qi)或(huo)檢測儀器(qi)能順利通過(guo)的(de)(de)(de)要求。現場冷彎彎管的(de)(de)(de)最小曲率半(ban)徑應符合表9.4.5的(de)(de)(de)規定。
10. 輸氣管(guan)道采(cai)用彈性敷設時，應符合下列要求(qiu)：
①. 彈性敷設管(guan)(guan)道的(de)曲率(lv)半徑應滿足管(guan)(guan)子強(qiang)度要求，且不得小于鋼管(guan)(guan)外(wai)徑的(de)1000倍。
②. 彈性敷設管(guan)道與相鄰(lin)的反向彈性彎(wan)曲管(guan)段(duan)之(zhi)間及彈性彎(wan)曲管(guan)段(duan)和人(ren)工彎(wan)管(guan)之(zhi)間，應(ying)采用直管(guan)段(duan)連接；直管(guan)段(duan)長度不應(ying)小(xiao)于管(guan)子外徑值(zhi)，且(qie)不應(ying)小(xiao)于500mm．
③. 輸氣管(guan)道平(ping)面和豎面不宜同(tong)時(shi)發生轉(zhuan)角。
④. 輸(shu)氣管道(dao)的彎頭(tou)和彎管不得使用(yong)褶皺彎或蝦米彎。管子對接偏差(cha)不得大于3°。
11. 輸氣(qi)管(guan)(guan)道線(xian)路(lu)截(jie)斷(duan)閥(fa)（室(shi)）的(de)設置。輸氣(qi)管(guan)(guan)道應設置線(xian)路(lu)截(jie)斷(duan)閥(fa)（室(shi)），管(guan)(guan)道沿線(xian)相鄰截(jie)斷(duan)閥(fa)之間(jian)(jian)的(de)間(jian)(jian)距應符合下(xia)列規定：
以一級地區為主(zhu)的管段不宜大于32km；
以(yi)二級地區為(wei)主的管段(duan)不(bu)宜大于24km；
以(yi)三(san)級地區為主的管段不宜大(da)于16km；
以四(si)級地區為主的(de)管(guan)段不宜大于8km；
上述規(gui)定的(de)線路截(jie)斷閥間距，如因地物、土地征(zheng)用、工程地質(zhi)或(huo)水文地質(zhi)造成選(xuan)址受限(xian)的(de)可(ke)(ke)作調(diao)增一、二、三、四級地區調(diao)增分別不(bu)應超(chao)過4km、3km、2km、1km。截(jie)斷閥可(ke)(ke)采用自動或(huo)手(shou)動閥門。在防火區內關鍵部位使用的(de)閥門，應具有耐火性能。
12. 管道的錨固和(he)標志(zhi)
輸氣(qi)管(guan)道通過(guo)較大(da)(da)的陡坡地段，以及管(guan)道受(shou)溫度變(bian)化(hua)的影響，將產生較大(da)(da)下(xia)滑力或推(tui)力時，宜設置管(guan)道錨固(gu)墩。
輸氣管道沿線應設置里(li)程樁、轉角樁、交叉和警示牌等永久(jiu)性標志。
里程(cheng)樁應沿(yan)氣(qi)流(liu)前進方向(xiang)左側沿(yan)管道(dao)從起點至終點每隔(ge)1km設(she)置一個，不得間隔(ge)。陰(yin)極保護測試樁可同里程(cheng)樁結合設(she)置。
埋地管道與公(gong)路、鐵路、河(he)流和地下構筑物(wu)的交叉(cha)處兩側應設置標志樁(zhuang)（牌）。
對易于遭(zao)到車輛碰撞和(he)人畜破壞的管(guan)道，應設(she)置警示牌，并應采取保護(hu)措施。
13. 輸氣(qi)管道防腐(fu)與保溫
輸氣管道的防腐蝕設計應符合現行國家標準GB／T 21447《鋼質管道外腐蝕控制規(gui)范》的有關規(gui)定。
管(guan)道陰極(ji)保(bao)(bao)護(hu)(hu)設(she)計(ji)應(ying)符合現行國家標準GB／T 21448《埋地鋼質管(guan)道陰極(ji)保(bao)(bao)護(hu)(hu)技術規(gui)范》的有關規(gui)定。陰極(ji)保(bao)(bao)護(hu)(hu)管(guan)道應(ying)與(yu)非(fei)保(bao)(bao)護(hu)(hu)構筑物電絕(jue)緣(yuan)。在絕(jue)緣(yuan)接頭或絕(jue)緣(yuan)法(fa)蘭(lan)的連接設(she)施(shi)(shi)上(shang)應(ying)設(she)置防高壓電涌沖擊的保(bao)(bao)護(hu)(hu)設(she)施(shi)(shi)。
在交、直(zhi)流(liu)干(gan)(gan)擾(rao)(rao)源影響區域內(nei)的(de)管(guan)道(dao)，應(ying)按現行國(guo)家(jia)標準(zhun)(zhun)GB／T 50698《埋地(di)鋼(gang)質管(guan)道(dao)交流(liu)干(gan)(gan)擾(rao)(rao)防(fang)護(hu)技術標準(zhun)(zhun)》和(he)DB 50991《埋地(di)鋼(gang)質管(guan)道(dao)直(zhi)流(liu)干(gan)(gan)擾(rao)(rao)防(fang)護(hu)技術標準(zhun)(zhun)》的(de)規定，采取有效的(de)減(jian)緩干(gan)(gan)擾(rao)(rao)的(de)防(fang)護(hu)措施。
地面以上敷設(she)的管道如需保(bao)溫(wen)時，應采(cai)用防腐層進(jin)行防腐，保(bao)溫(wen)層材料(liao)(liao)和(he)保(bao)護層材料(liao)(liao)的性(xing)能(neng)應符合現行國家標準GB 50264《工業設(she)備(bei)及管道絕(jue)熱(re)工程設(she)計規(gui)范》的有關(guan)規(gui)定(ding)。
14. 輸氣管道(dao)材料的(de)強(qiang)度計算與選用見(jian)本書前(qian)面章節。
15. 輸氣站的設(she)置見GB 50251。
