熱力管道(dao)布(bu)置設計(ji)要求規范主要有以下幾點：
1. 熱力(li)管(guan)道布(bu)置設(she)計原(yuan)則
①. 城鎮供(gong)熱管網的(de)布置應在城鎮規劃(hua)的(de)指導(dao)下(xia)，根據(ju)熱負荷分布、熱源位(wei)置、其他管道及構(gou)筑物(wu)、園林綠地(di)(di)、水文(wen)、地(di)(di)質條件等因素，經(jing)技術經(jing)濟比較(jiao)確定(ding)。
②. 城鎮供熱(re)管(guan)網管(guan)道(dao)的位(wei)置應符(fu)合(he)下(xia)列(lie)規定：
a. 城鎮道(dao)路上的供(gong)熱管道(dao)應(ying)平行于道(dao)路中心線，并宜敷設(she)在車(che)行道(dao)以(yi)外，同一條管道(dao)應(ying)只沿街道(dao)的一側敷設(she)；
b. 穿(chuan)過(guo)廠區的(de)供熱管(guan)道應敷(fu)設在易(yi)于檢修(xiu)和(he)維(wei)護的(de)位置；
c. 通過非建筑(zhu)區的(de)供熱管道應沿公路敷(fu)設；
d. 供熱管網選線時宜避開土質松軟地區(qu)、地震斷裂(lie)帶、滑坡危險(xian)地帶以(yi)及高地下水(shui)位區(qu)等不利地段。
③. 管(guan)徑(jing)小于或等(deng)于300mm的(de)供熱(re)管(guan)道(dao)，可穿越建(jian)筑(zhu)(zhu)物(wu)的(de)地(di)下室或用開槽施工(gong)法(fa)自(zi)建(jian)筑(zhu)(zhu)物(wu)下專門敷設的(de)通行(xing)管(guan)溝內穿過。用暗挖法(fa)施工(gong)穿過建(jian)筑(zhu)(zhu)物(wu)時不受(shou)管(guan)徑(jing)限制。
④. 熱(re)力(li)網(wang)管(guan)(guan)(guan)道可與自來水(shui)管(guan)(guan)(guan)道、電(dian)壓(ya)10kV以下(xia)的電(dian)力(li)電(dian)纜、通信線路、壓(ya)縮(suo)空氣管(guan)(guan)(guan)道、壓(ya)力(li)排水(shui)管(guan)(guan)(guan)道和(he)重油管(guan)(guan)(guan)道一起敷設在綜合管(guan)(guan)(guan)溝(gou)內(nei)。在綜合管(guan)(guan)(guan)溝(gou)內(nei)，熱(re)力(li)網(wang)管(guan)(guan)(guan)道應高于自來水(shui)管(guan)(guan)(guan)道和(he)重油管(guan)(guan)(guan)道，并(bing)且自來水(shui)管(guan)(guan)(guan)道應做絕熱(re)層和(he)防水(shui)層。
⑤. 地上敷(fu)(fu)設(she)的(de)供熱管(guan)道(dao)可(ke)與其他管(guan)道(dao)敷(fu)(fu)設(she)在同(tong)一管(guan)架上，但應便于檢修，且不得架設(she)在腐蝕性介質管(guan)道(dao)的(de)下(xia)方(fang)。
2. 熱力管道敷設方式的確定
管道(dao)敷(fu)(fu)設方式分(fen)地(di)(di)上敷(fu)(fu)設和地(di)(di)下(xia)(xia)敷(fu)(fu)設兩種方式。地(di)(di)上敷(fu)(fu)設又分(fen)為低、中、高支(zhi)架敷(fu)(fu)設。地(di)(di)下(xia)(xia)敷(fu)(fu)設又分(fen)為直埋敷(fu)(fu)設和管溝(gou)敷(fu)(fu)設。
①. 城(cheng)鎮街(jie)道(dao)上和(he)居住區(qu)內的供熱(re)管道(dao)宜采用地下(xia)敷(fu)(fu)設(she)(she)。當(dang)地下(xia)敷(fu)(fu)設(she)(she)困難(nan)時(shi)，可(ke)采用地上敷(fu)(fu)設(she)(she)，但設(she)(she)計時(shi)應注(zhu)意美觀。
②. 工廠區的供熱(re)管道(dao)，應采用地上敷設。
③. 熱水供(gong)熱管(guan)道地下敷設(she)時，宜采用直埋敷設(she)。
④. 熱水或蒸(zheng)汽管(guan)道采(cai)(cai)用管(guan)溝敷(fu)(fu)設(she)(she)時(shi)，宜采(cai)(cai)用不(bu)通(tong)行(xing)管(guan)溝敷(fu)(fu)設(she)(she)；穿(chuan)越(yue)不(bu)允許開挖檢修的地段時(shi)，應采(cai)(cai)用通(tong)行(xing)管(guan)溝敷(fu)(fu)設(she)(she)，當采(cai)(cai)用通(tong)行(xing)管(guan)溝困(kun)難時(shi)，可采(cai)(cai)用半通(tong)行(xing)管(guan)溝敷(fu)(fu)設(she)(she)。
⑤. 蒸汽管(guan)道(dao)采用管(guan)溝敷(fu)設困(kun)難時，可(ke)采用保溫性能良好、防水性能可(ke)靠(kao)、保護管(guan)耐腐蝕的預制保溫管(guan)直埋敷(fu)設，其(qi)設計壽命應不低于25年(nian)。
3. 管溝敷(fu)設要求

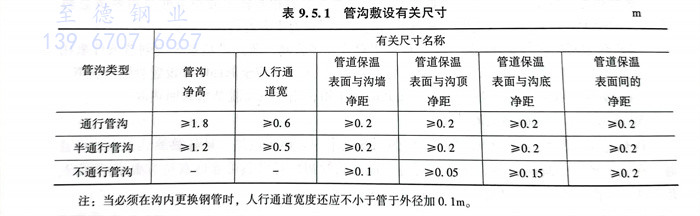

管溝敷設有關尺寸應符合表9.5.1的規定。
注(zhu)：當必(bi)須在溝內更換鋼管(guan)時，人行通道寬度(du)還應不小于(yu)管(guan)于(yu)外徑加0.1m。
工(gong)作人(ren)員經常進入的(de)通行(xing)(xing)管(guan)(guan)(guan)溝(gou)(gou)(gou)應(ying)有照明設備和良好的(de)通風：人(ren)員在管(guan)(guan)(guan)溝(gou)(gou)(gou)內工(gong)作時，空(kong)氣溫度不(bu)得超過40℃．通行(xing)(xing)管(guan)(guan)(guan)溝(gou)(gou)(gou)應(ying)設事故人(ren)孔(kong)(kong)：設有蒸汽(qi)管(guan)(guan)(guan)道的(de)通行(xing)(xing)管(guan)(guan)(guan)溝(gou)(gou)(gou)，事故人(ren)孔(kong)(kong)間距不(bu)應(ying)大于100m；熱水管(guan)(guan)(guan)道的(de)通行(xing)(xing)管(guan)(guan)(guan)溝(gou)(gou)(gou)，事故人(ren)孔(kong)(kong)間距應(ying)不(bu)大于400m．對于整體混凝土(tu)結(jie)構(gou)的(de)通行(xing)(xing)管(guan)(guan)(guan)溝(gou)(gou)(gou)，每隔200m宜(yi)設一個安裝孔(kong)(kong)。
4. 熱力管道布置間距要求

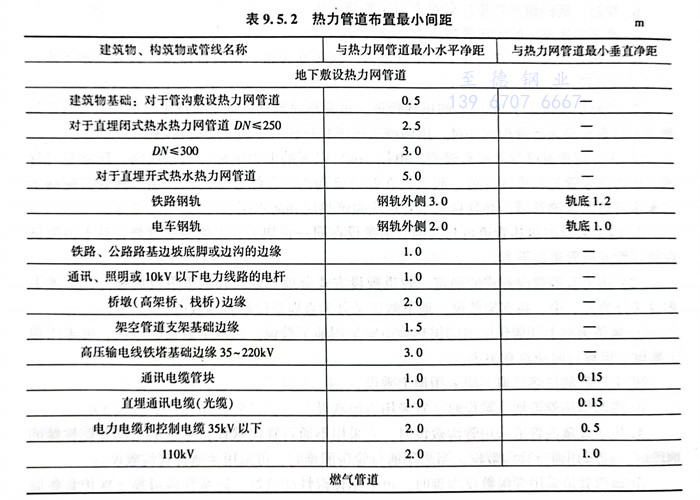

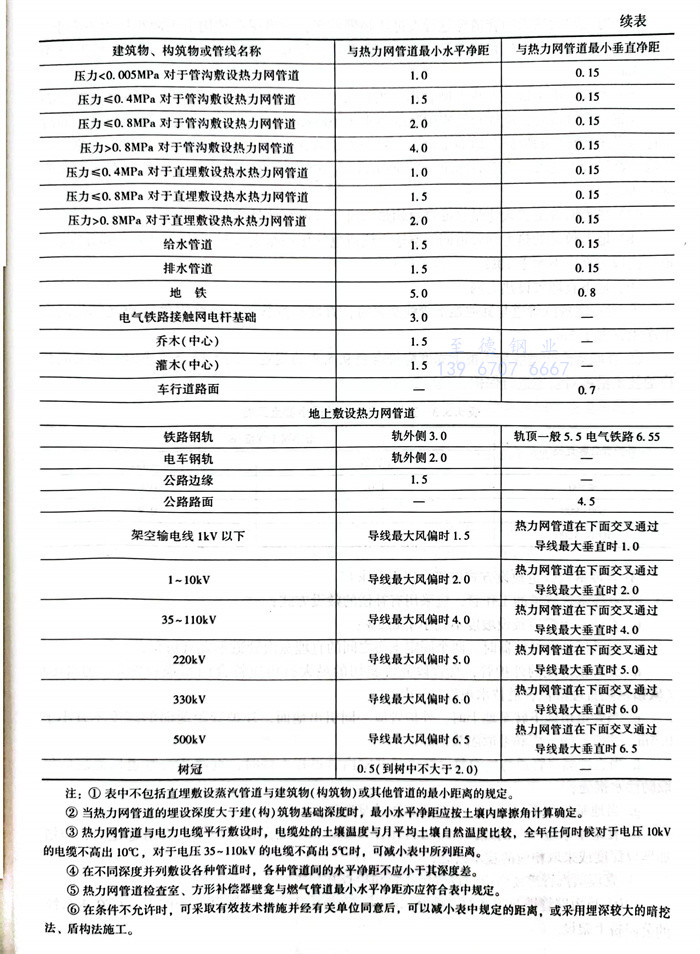

地(di)下敷(fu)(fu)設(she)熱(re)力網管(guan)道的(de)(de)管(guan)溝外表(biao)面，直埋敷(fu)(fu)設(she)熱(re)水(shui)管(guan)道或地(di)上敷(fu)(fu)設(she)管(guan)道的(de)(de)保溫結構表(biao)面與建(jian)筑物(wu)(wu)、構筑物(wu)(wu)、道路、鐵路、電纜、架空電線和其(qi)他管(guan)道的(de)(de)最小水(shui)平(ping)凈距、垂直凈距應(ying)符合(he)表(biao)9.5.2的(de)(de)規定。
注：①. 表中(zhong)不包括直埋敷設蒸汽管道與建(jian)筑(zhu)物（構筑(zhu)物）或其他管道的最小(xiao)距離的規定。
②. 當(dang)熱(re)力(li)網管道的(de)埋設(she)深度大(da)于建（構）筑物基礎深度時，最小水平(ping)凈距應按土(tu)壤內(nei)摩擦(ca)角(jiao)計(ji)算確(que)定。
③. 熱(re)力網管道與(yu)電(dian)力電(dian)纜(lan)平行敷(fu)設(she)時，電(dian)纜(lan)處的土壤溫度(du)與(yu)月平均土壤自然溫度(du)比較，全年(nian)任何時候對于電(dian)壓10kV的電(dian)纜(lan)不高出10℃，對于電(dian)壓35～110kV的電(dian)纜(lan)不高出5℃時，可減小表(biao)中所列距離。
④. 在不(bu)同深度(du)(du)并列敷設各(ge)種(zhong)管(guan)道時，各(ge)種(zhong)管(guan)道間的(de)水平凈距不(bu)應(ying)小于其深度(du)(du)差。
⑤. 熱(re)力網管道檢(jian)查室、方形(xing)補償(chang)器壁(bi)龕與燃氣管道最(zui)小水(shui)平凈距亦(yi)應(ying)符合表中規定。
⑥. 在(zai)條件不允許時(shi)，可采(cai)取有(you)效(xiao)技術措施并經有(you)關單位同意后，可以減小(xiao)表中(zhong)規(gui)定的(de)距(ju)離，或采(cai)用埋(mai)深(shen)較(jiao)大的(de)暗挖法、盾構法施工。
5. 地上敷(fu)設熱力網管(guan)道穿越行人過往頻繁地區(qu)，管(guan)道保(bao)溫(wen)結(jie)構(gou)下表(biao)面距地面不(bu)應小于2.0m；在不(bu)影響(xiang)交通的地區(qu)，應采(cai)用低支架，管(guan)道保(bao)溫(wen)結(jie)構(gou)下表(biao)面距地面不(bu)應小于0.3m 。
6. 燃氣管道(dao)不得進入熱力網管溝
當(dang)自來(lai)水(shui)、排水(shui)管(guan)(guan)道(dao)或(huo)電(dian)纜(lan)與熱(re)力(li)(li)網管(guan)(guan)道(dao)交叉(cha)必(bi)須穿入熱(re)力(li)(li)網管(guan)(guan)道(dao)時(shi)，應加(jia)套管(guan)(guan)或(huo)用厚(hou)度不(bu)小(xiao)(xiao)于(yu)100mm的混凝(ning)土防護層與管(guan)(guan)溝(gou)隔開，同時(shi)不(bu)得妨礙熱(re)力(li)(li)管(guan)(guan)道(dao)的檢(jian)修及地(di)溝(gou)排水(shui)。套管(guan)(guan)應伸出(chu)管(guan)(guan)溝(gou)以外，每側不(bu)應小(xiao)(xiao)于(yu)1.0m．熱(re)力(li)(li)網管(guan)(guan)溝(gou)與燃氣管(guan)(guan)道(dao)交叉(cha)，當(dang)垂直凈距小(xiao)(xiao)于(yu)300mm時(shi)，燃氣管(guan)(guan)道(dao)應加(jia)套管(guan)(guan)。套管(guan)(guan)兩(liang)端(duan)應超出(chu)管(guan)(guan)溝(gou)1.0m以上。
7. 熱(re)力網管(guan)道(dao)進(jin)入建筑(zhu)物或穿過(guo)構筑(zhu)物時，管(guan)道(dao)穿墻(qiang)處應封堵嚴密。
8. 地上(shang)敷(fu)設的(de)熱力網(wang)管道(dao)同(tong)架(jia)空輸電線或電氣(qi)化鐵路交叉時，管道(dao)的(de)金屬(shu)部分(fen)應接(jie)(jie)地。接(jie)(jie)地電阻應不大于10Ω
9. 地下直(zhi)埋敷設熱力網
①. 當直(zhi)埋蒸汽管(guan)道與其他地下(xia)管(guan)線(xian)交(jiao)義時，直(zhi)埋蒸汽管(guan)道的管(guan)路附件距交(jiao)叉部位的水平凈距宜大于3m。

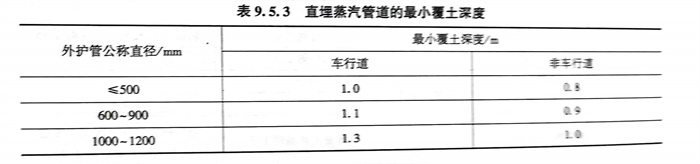

②. 直埋蒸汽管道的最小覆土深(shen)度應符合表9.5.3的規定。當(dang)不符合要求時，應采取相(xiang)應的技術措施對管道進(jin)行保護。
③. 直埋蒸(zheng)汽管道敷設(she)方式應符合以(yi)下(xia)要(yao)求(qiu)：
a. 直(zhi)埋(mai)蒸(zheng)汽管(guan)(guan)道的(de)工作管(guan)(guan)，應采用有補償的(de)敷設方式；
b. 直埋(mai)蒸汽(qi)管道敷設(she)坡度不(bu)宜(yi)小于(yu)0.2％；
c. 當采用軸向補償器時，兩個固定支座(zuo)之間的直埋蒸汽管道不宜有折角；
d. 無補償(chang)敷設的外(wai)護管(guan)(guan)，直管(guan)(guan)段允許斜切的最大折角應符合國家現行標準CJJ／T104《城鎮(zhen)供熱直埋蒸汽管(guan)(guan)道技術規(gui)(gui)程》的規(gui)(gui)定；
e. 當管道由地下(xia)轉至地上時，外(wai)護(hu)管應一同引(yin)出地面，外(wai)護(hu)管距(ju)地面的高度(du)不(bu)宜(yi)小于0.5m，并應設防水帽(mao)和采取隔熱措施(shi)；
f. 當直埋蒸(zheng)汽(qi)管(guan)(guan)道與地溝敷設管(guan)(guan)道或井室內管(guan)(guan)道相連接(jie)時，直埋蒸(zheng)汽(qi)管(guan)(guan)道保(bao)溫層應采取防(fang)滲水措施(shi)；
g. 當地基軟硬不一致時，應對地基做過渡處理；
h. 在地下(xia)水(shui)位較高的地區，應進行浮力計算。當不能保證(zheng)直埋蒸汽管道穩定時，應增加埋設深度(du)或采取相應的技(ji)術措(cuo)施；
④. 直埋蒸汽(qi)管(guan)(guan)道還需考慮設置排(pai)潮(chao)管(guan)(guan)和檢查井。
10. 熱力網管道跨越水面(mian)、峽谷地段時，在橋梁主管部門(men)同意的(de)條件下，可在永久性的(de)公路橋上架設(she)。
11. 熱(re)力網管道(dao)(dao)同河流、鐵(tie)路(lu)、公路(lu)等交(jiao)叉(cha)(cha)時(shi)應垂(chui)直交(jiao)叉(cha)(cha)。特殊情況下，管道(dao)(dao)與鐵(tie)路(lu)或(huo)地下鐵(tie)路(lu)交(jiao)叉(cha)(cha)不得小于60°角；管道(dao)(dao)與河流或(huo)公路(lu)交(jiao)叉(cha)(cha)不得小于45°角。
12. 地下敷設(she)的熱(re)力網管(guan)道與(yu)鐵(tie)路(lu)或(huo)不允(yun)許(xu)開挖的公路(lu)交叉(cha)，交叉(cha)段的一側(ce)留有足夠的抽管(guan)檢修地段時，可采(cai)用套管(guan)敷設(she)。
13. 管道熱補(bu)償(chang)
熱力網管(guan)道受溫度的變形(xing)應(ying)充分利用管(guan)道的轉(zhuan)角管(guan)段進行(xing)自然補償(chang)。采用彎管(guan)補償(chang)器或波(bo)紋管(guan)補償(chang)器時(shi)，設計應(ying)考慮安裝(zhuang)時(shi)的冷(leng)緊(jin)。冷(leng)緊(jin)系數可取(qu)0.5。
采(cai)用套管(guan)補(bu)償(chang)(chang)器時(shi)，應計算各種安裝(zhuang)溫(wen)(wen)度下的(de)補(bu)償(chang)(chang)器安裝(zhuang)長度，并保證管(guan)道在可(ke)能出現的(de)最高(gao)，最低溫(wen)(wen)度下，補(bu)償(chang)(chang)器留有(you)不小(xiao)于20mm的(de)補(bu)償(chang)(chang)余量。
采(cai)用波紋(wen)管軸向補(bu)(bu)償(chang)器時(shi)，管道上應安裝防止波紋(wen)管失穩的導向支座。采(cai)用其他形式(shi)補(bu)(bu)償(chang)器，補(bu)(bu)償(chang)管段過長(chang)時(shi)，亦(yi)應設導向支座。
采(cai)用球形補(bu)償器(qi)，鉸鏈型(xing)波紋管補(bu)償器(qi)，且補(bu)償管段較(jiao)長時官采(cai)取(qu)減小管道摩擦力(li)的措施。
直埋敷設(she)(she)熱水管道(dao)，經計算(suan)允許時，宜(yi)采(cai)用無補償敷設(she)(she)方式，并(bing)應按CJJ／T81的規定執行。
14. 閥(fa)門的(de)設置
熱力網管道干(gan)(gan)線、支(zhi)(zhi)干(gan)(gan)線、支(zhi)(zhi)線的起點應安裝關斷閥門(men)。
熱水熱力網(wang)干(gan)線(xian)應(ying)裝(zhuang)設分段(duan)閥(fa)(fa)門(men)。分段(duan)閥(fa)(fa)門(men)的間距宜為：輸(shu)送年線(xian)2000～3000m；輸(shu)配干(gan)線(xian)1000～1500m。蒸汽(qi)熱力網(wang)可不設分段(duan)閥(fa)(fa)門(men)。多熱源供熱系統熱源間的連(lian)通干(gan)線(xian)，環狀管網(wang)環線(xian)的分段(duan)閥(fa)(fa)應(ying)采用雙向(xiang)密封閥(fa)(fa)門(men)。
工作壓力大(da)于(yu)或(huo)等于(yu)1.6MPa且公稱直徑(jing)(jing)大(da)于(yu)或(huo)等于(yu)500mm的管道上的閘閥(fa)應設(she)旁通(tong)閥(fa)。旁通(tong)閥(fa)的直徑(jing)(jing)為閥(fa)門直徑(jing)(jing)的1/10。
公(gong)稱(cheng)直徑大(da)于或等于500mm的閥門，宜采用電動(dong)驅動(dong)裝置。
熱水(shui)、凝結(jie)水(shui)管道的高點應安裝(zhuang)(zhuang)放(fang)氣裝(zhuang)(zhuang)置，低點應安裝(zhuang)(zhuang)放(fang)水(shui)裝(zhuang)(zhuang)置。
蒸汽管(guan)(guan)道的(de)低點(dian)和(he)(he)垂直(zhi)升高(gao)的(de)管(guan)(guan)段前(qian)應設啟動疏(shu)水(shui)和(he)(he)經常(chang)疏(shu)水(shui)裝(zhuang)置。同一坡(po)向(xiang)的(de)管(guan)(guan)段，順坡(po)情況(kuang)下每隔400～500m，逆坡(po)時(shi)每隔200～300m應設啟動疏(shu)水(shui)和(he)(he)經常(chang)疏(shu)水(shui)裝(zhuang)置。
公(gong)稱(cheng)直(zhi)徑(jing)大于(yu)或等于(yu)500mm的(de)熱水熱力網干管在低點(dian)、垂直(zhi)升高(gao)管段(duan)前、分段(duan)閥門前宜設阻力小的(de)永(yong)久(jiu)性(xing)除污(wu)裝置。
