一、截止閥概述

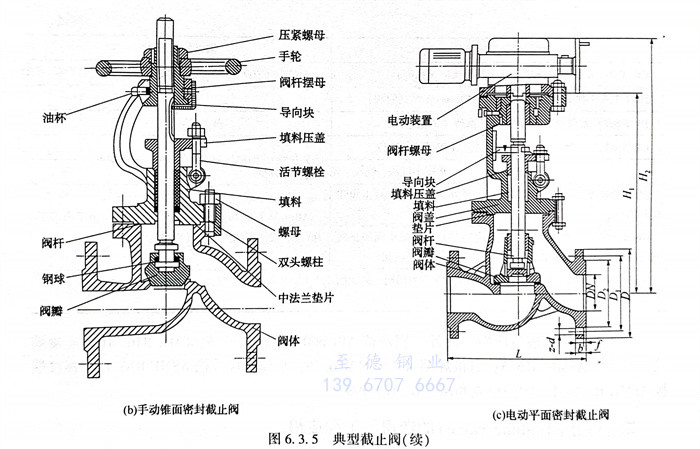

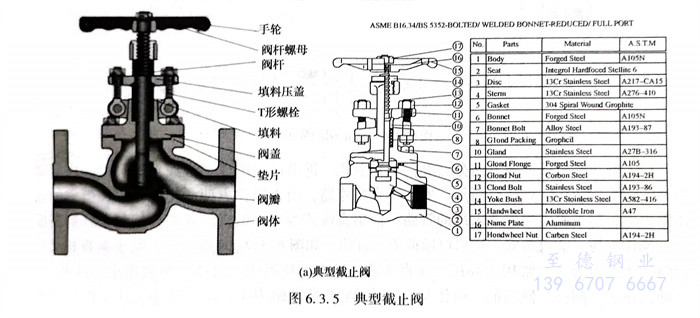

  截止(zhi)閥，也叫截門、球心閥、停止閥、切斷閥，是使用最為廣泛的一種閥門。它所以廣受歡迎，是由于開閉過程中，密封面之間摩擦力小，比較耐用；開啟高度不大；制造容易，維修方便；不僅適用于中低壓，而且適用于高壓、超高壓。它的閉合原理是，依靠閥桿壓力，使閥瓣密封面與閥座密封面緊密貼合，阻止介質流通。截止閥只許介質單向流動，安裝時有方向性。它的結構長度大于閘閥，同時流體阻力較大，長期運行時，它的密封可靠性也不強。截止閥的動作特性是，關閉件（閥瓣）沿閥座中心線移動。它的作用主要是切斷，也可粗略調節流量，但不能當節流閥使用。典型截止閥如圖6.3.5所示。

二、截止閥的(de)分類

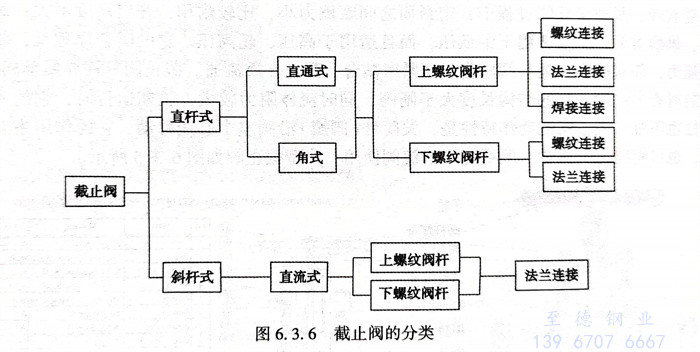

 1. 總(zong)分類見圖(tu)6.3.6。

 2. 截(jie)止閥可按通道方向分三類：

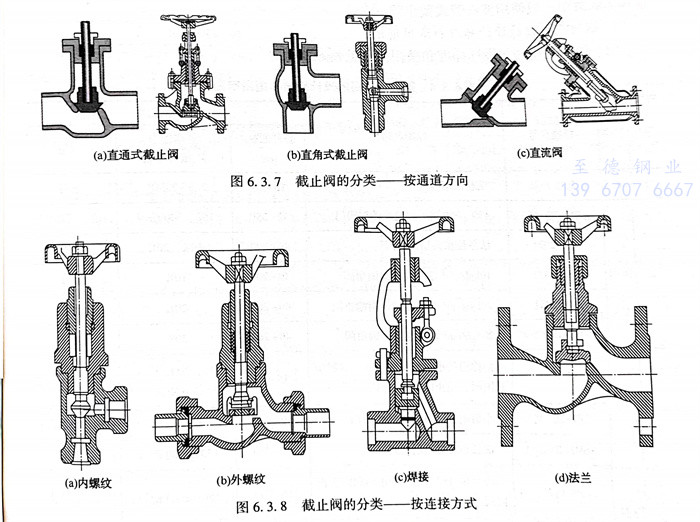

   ①. 直(zhi)(zhi)(zhi)通式：進出口通道成一(yi)直(zhi)(zhi)(zhi)線(xian)，但(dan)經過閥座時要拐90°的彎。如圖6.3.7（a）所示(shi)。安裝(zhuang)于(yu)直(zhi)(zhi)(zhi)線(xian)管(guan)路(lu)，由于(yu)操作(zuo)方便(bian)，用得(de)最多(duo)。但(dan)它的流體阻(zu)(zu)力(li)大(da)，對于(yu)阻(zu)(zu)力(li)損失(shi)要求嚴的管(guan)路(lu)，使用直(zhi)(zhi)(zhi)流式為好。但(dan)直(zhi)(zhi)(zhi)流式閥桿傾斜，開啟高度(du)大(da)，操作(zuo)不便(bian)。

   ②. 直角(jiao)(jiao)式：進出(chu)口(kou)通道成一直角(jiao)(jiao)。如圖6.3.7（b）所(suo)示。安裝于(yu)垂(chui)直相交(jiao)的管路，流動阻力小，常用于(yu)高壓。③直流式：進出(chu)口(kou)通道成一直線(xian)，與(yu)閥座中心線(xian)相交(jiao)。這種截止閥，閥桿(gan)是傾斜的。閥體(ti)與(yu)

閥桿成45°，流動阻力(li)小(xiao)，壓力(li)降小(xiao)，便于檢修和更換。如圖6.3.7（c）所示。

 3. 按連(lian)接方式(shi)截(jie)止閥分為：內螺紋式(shi)、外螺紋式(shi)、焊(han)接式(shi)、法蘭(lan)式(shi)等。見圖6.3.8。

三、適用范圍

（1）與(yu)閘閥相比截止閥具有一定的(de)調(diao)節(jie)作用，故(gu)常用于調(diao)節(jie)閥組(zu)的(de)旁(pang)路。經常需要調(diao)節(jie)壓(ya)力和流(liu)量的(de)部位，應(ying)選用節(jie)流(liu)閥。

（2）截止閥單向(xiang)流動。

（3）截(jie)止閥在關閉時需要克服(fu)介質的阻力。截(jie)止閥與(yu)相(xiang)同規(gui)格的閘閥相(xiang)比(bi)，結構長度較(jiao)大(da)，一般用于DN≤250的管道上，因(yin)為大(da)口徑的截(jie)止閥加工和制造都比(bi)較(jiao)麻煩，且密封性能不如小(xiao)口徑的截(jie)止閥。

（4）對(dui)要求有一定調節作用(yong)的開關場合(he)（如調節閥(fa)(fa)旁(pang)路、軟(ruan)管站(zhan)等）和(he)輸(shu)送液化石油氣、液態(tai)烴介質的場合(he)，宜選(xuan)用(yong)截止(zhi)閥(fa)(fa)以代(dai)替閘閥(fa)(fa)。

（5）用(yong)于(yu)手動調節流量，結構(gou)簡單，制造維護方便，密封面結構(gou)較耐(nai)腐蝕(shi)，流體阻力大(da)。流體向上流過閥座，閥座上有沉(chen)淀物時影響嚴密性，不宜用(yong)于(yu)懸浮固體及黏(nian)度(du)較大(da)的流體。

（6）直(zhi)通式和直(zhi)流(liu)式的(de)(de)截止(zhi)閥、節流(liu)閥可安裝(zhuang)在水平和垂直(zhi)管(guan)道(dao)上，角(jiao)式截止(zhi)閥和節流(liu)閥需(xu)安裝(zhuang)在垂直(zhi)相交的(de)(de)管(guan)道(dao)上，安裝(zhuang)時要注意閥體(ti)的(de)(de)指示(shi)方向與介質的(de)(de)流(liu)向一致。

（7）針形閥(fa)(fa)是帶細微錐形塞子的截止閥(fa)(fa)，可(ke)(ke)用于(yu)小流量微調(diao)或用作取樣閥(fa)(fa)，通(tong)常應用于(yu)小口徑(jing)。如(ru)果口徑(jing)大，也(ye)需要有調(diao)節功能(neng)，可(ke)(ke)以采用節流閥(fa)(fa)，此時閥(fa)(fa)瓣(ban)為拋(pao)物線(xian)等形狀。

（8）要求低泄漏的(de)工(gong)況，應采用低泄漏的(de)截止閥(fa)。低泄漏的(de)截止閥(fa)有多種結構(gou)，其中在(zai)化工(gong)裝(zhuang)置(zhi)中一(yi)般使(shi)用波(bo)紋管式截止閥(fa)。

四(si)、鋼制(zhi)截止閥的設計標準(zhun)和適(shi)用(yong)范圍

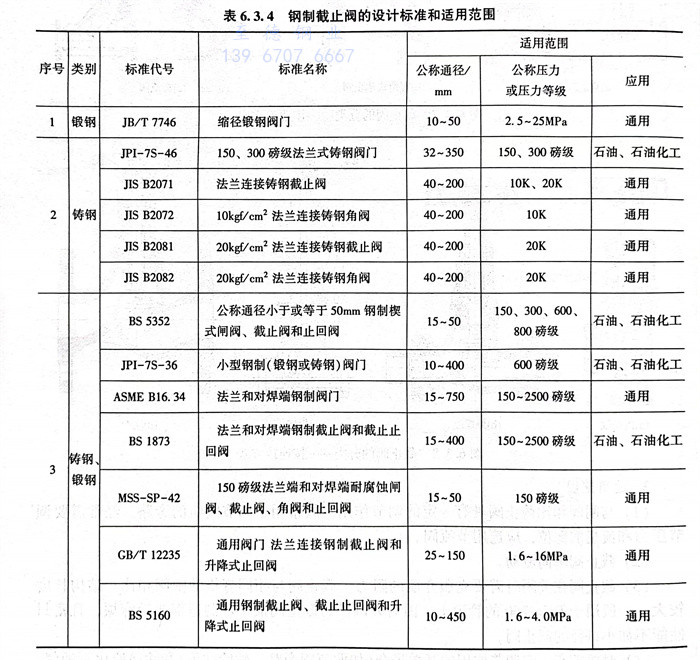

 1. 鋼制截(jie)止(zhi)閥(fa)的設計(ji)標(biao)準和(he)適用范圍見表6.3.4。

 2. 截止閥(fa)有關其他(ta)標準。

   GB/T 12233《通用閥(fa)門 鐵制截止閥(fa)與升降式止回閥(fa)》

   JB/T 53174《截止閥產品質量分等》

   JB/T 53165《高壓平衡截止閥產品質量分等》

   GB/T 587《船用法蘭青銅截止閥》

   GB/T 590《船用法蘭鑄鐵截止閥》

   GB/T 8464《內螺紋連接閘閥、截止閥、球閥、止回閥 通用技術條件》

   GB/T 8465.2《內螺紋連接閘閥、截止閥、球閥、止回閥 基本尺寸 鐵制截止閥》

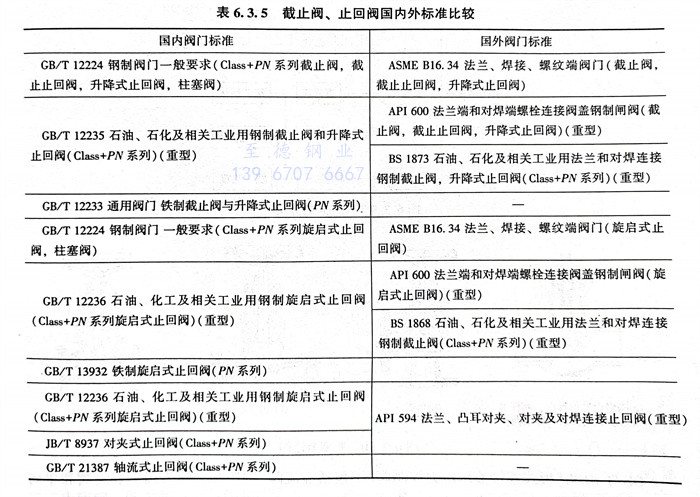

 3. 截止(zhi)(zhi)閥(fa)、止(zhi)(zhi)回(hui)閥(fa)國內外標準比(bi)較見表(biao)6.3.5。

 4. 國(guo)外截止閥規范應用

   設計、制造(zao)按(an)(an)BS 1873、BS 5352、ASME B16.34。結構長(chang)度按(an)(an)ASME B16.10。連(lian)接端法蘭(lan)尺寸ASME按(an)(an)ASME B16.5；對接焊端按(an)(an)ASME B16.25；承插(cha)口尺寸按(an)(an)ASME B16.11；螺紋端按(an)(an) ASME Bl．20.1。閥門檢查和試(shi)驗按(an)(an)API 598。
