一、蒸(zheng)汽疏水閥概(gai)述(shu)

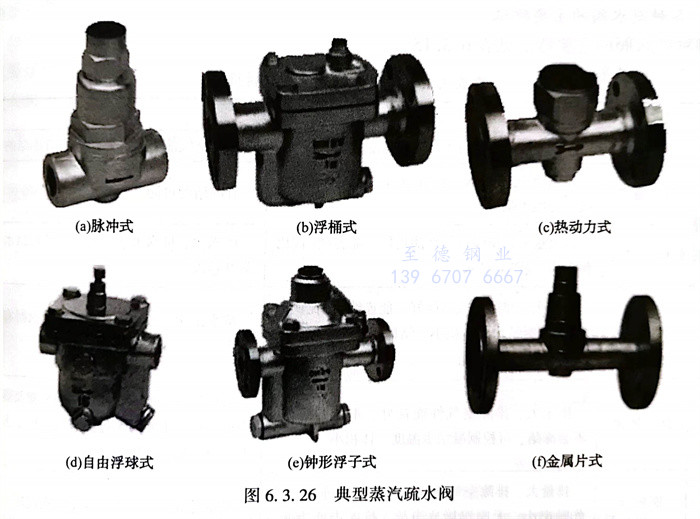

  蒸汽疏水閥（簡稱疏水閥）的作用是自動排除加熱設備或蒸汽管道中的蒸汽凝結水及空氣等不凝氣體，且不漏出蒸汽。由于疏水閥具有阻氣排氣的作用，可使蒸汽加熱設備均勻給熱，充分利用蒸汽潛熱防止蒸汽管道中發生水錘。典型蒸汽疏水閥見圖6.3.26。

二、蒸汽疏水閥(fa)的分類

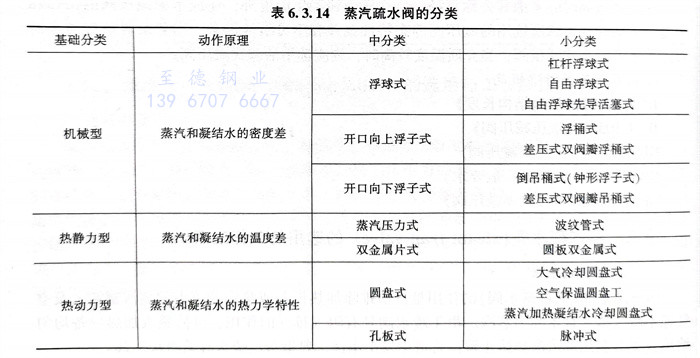

  蒸汽疏水閥的(de)分類(lei)見表6.3.14。

三、各種疏水閥的主要特征

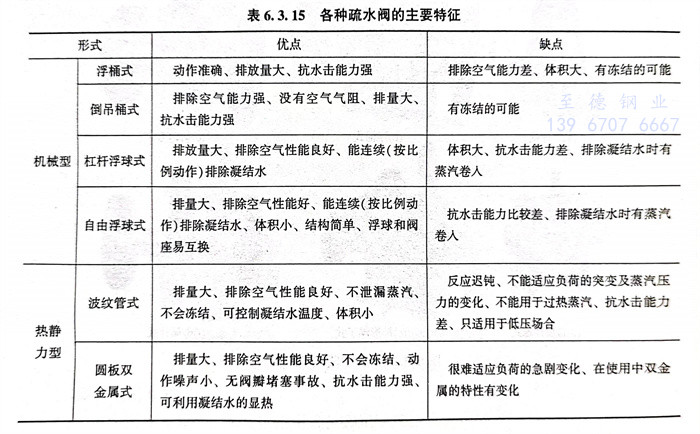

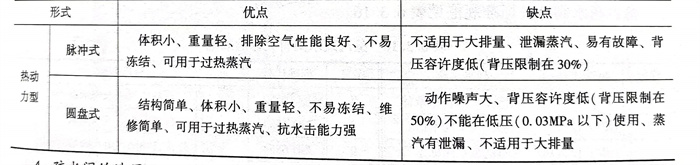

各種疏水(shui)閥(fa)的主(zhu)要(yao)特征見表(biao)6.3.15。

四、疏水閥(fa)的(de)選用(yong)

（1）在某一(yi)壓差下排除同量的凝結水(shui)(shui)，可采用不(bu)同形式疏水(shui)(shui)閥。各種(zhong)疏水(shui)(shui)閥都(dou)具有一(yi)定的技術性能和最(zui)適(shi)宜的工作(zuo)范圍。要根(gen)據使用條件進行選(xuan)擇，不(bu)能單純地從最(zui)大排水(shui)(shui)量的觀點去(qu)(qu)選(xuan)用，更不(bu)應只根(gen)據凝結水(shui)(shui)管徑的大小去(qu)(qu)選(xuan)用疏水(shui)(shui)器。

（2）一般在選(xuan)用時，首(shou)先要根(gen)(gen)據使用條件、安裝位置參(can)照各種疏(shu)水閥的(de)技術性能(neng)選(xuan)用最為(wei)適宜的(de)疏(shu)水閥形(xing)式(shi)。再根(gen)(gen)據疏(shu)水閥前后(hou)的(de)工作壓差和凝結水量，從制造廠(chang)樣本中選(xuan)定疏(shu)水閥的(de)規格、數量。

（3）在凝結(jie)水負(fu)荷(he)變動到低(di)于(yu)額定最大排水量(liang)的(de)(de)15％時不應選用孔板式(shi)疏水閥。因(yin)在低(di)負(fu)荷(he)下將引起部分新鮮蒸汽的(de)(de)泄漏損失。

（4）在(zai)凝(ning)結水(shui)(shui)一經形(xing)成后必(bi)須(xu)立即排除的情(qing)況(kuang)下，不宜選用孔板式和不能選用熱靜力型的波紋(wen)管式疏水(shui)(shui)閥，因二者均要求一定(ding)的過冷度(du)（約1.7～5.6℃）

（5）由于孔板(ban)式和熱靜力(li)(li)型疏(shu)水(shui)(shui)閥(fa)不能將凝結水(shui)(shui)立即排除，所以不可用(yong)于蒸(zheng)(zheng)汽透平(ping)，蒸(zheng)(zheng)汽泵(beng)或帶分水(shui)(shui)器的蒸(zheng)(zheng)汽主管，即使透平(ping)外殼的疏(shu)水(shui)(shui)，亦不可選(xuan)(xuan)用(yong)。上述情況(kuang)均(jun)選(xuan)(xuan)用(yong)浮球式疏(shu)水(shui)(shui)閥(fa)，必要時也可選(xuan)(xuan)用(yong)熱動力(li)(li)式疏(shu)水(shui)(shui)閥(fa)。

（6）熱動(dong)力式疏水(shui)閥有接近連(lian)續排水(shui)的(de)性能，其應用范圍較大，一般都可選用。但(dan)最高(gao)允許背壓不得超過入口壓力的(de)50％，最低工作壓力不得低于0.05MPa。但(dan)要求安靜(jing)的(de)地(di)方應選用浮球式疏水(shui)閥。

（7）間(jian)歇操(cao)作的室內蒸汽加熱(re)設備或(huo)管道，可選用倒吊桶式疏水閥，因其排氣性能好。

（8）室外(wai)安裝的疏(shu)水(shui)閥不宜用機械(xie)型疏(shu)水(shui)閥，必要時(shi)應(ying)有防凍措施（如停工放空，保溫等）。

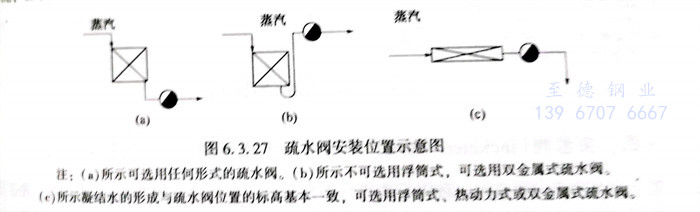

（9）疏水閥安(an)裝的(de)位置雖各(ge)不相同(tong)，但(dan)根據凝結水流向(xiang)及疏水閥的(de)方(fang)向(xiang)大致分為三種情況，如(ru)圖6.3.27所示。

（10）疏水閥的進出口(kou)壓差大(da)，動作(zuo)頻繁，易于(yu)損(sun)壞，對于(yu)產生凝結(jie)水量大(da)的加熱(re)設(she)備(bei)，可用液面控制閥代替疏水閥，一般可以得到良好的使用效果。

五(wu)、蒸汽(qi)疏水閥有(you)關(guan)標準規范(fan)

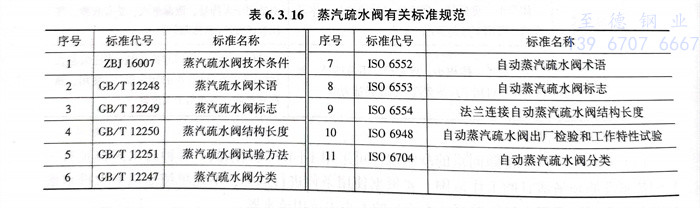

  蒸汽疏水閥有關標準規范(fan)見表6.3.16。

六、某(mou)蒸汽疏水閥(fa)選用(yong)工程應用(yong)

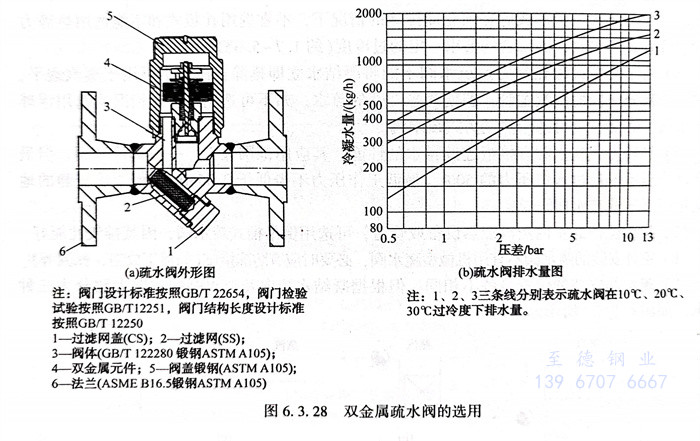

  某中壓蒸汽凝液疏(shu)水(shui)(shui)器(qi)(qi)，集液包150mm×250mm，疏(shu)水(shui)(shui)管徑1”，閥(fa)前操作溫度260～340℃，壓力1.0～1.6MPa（G），閥(fa)后(hou)操作溫度150～230℃，壓力0.4～1.6.6MPa(G)），疏(shu)水(shui)(shui)閥(fa)選用了熱動力和倒(dao)吊桶式，材(cai)質CS。疏(shu)水(shui)(shui)器(qi)(qi)壓降(jiang)0.09MPa（G），自帶過濾器(qi)(qi)。雙金(jin)屬疏(shu)水(shui)(shui)閥(fa)的選用見(jian)圖6.3.28。
