浙江至德(de)鋼業有(you)限公司本(ben)次與您討(tao)論的地下(xia)管，不包括(kuo)無壓力的下(xia)水管及暖通的管道。
一、允許直接埋地的管道(dao)
①. 輸送無腐蝕性、無毒和無爆炸危險的(de)液體、氣體管道(dao)，由于某(mou)種原因(yin)無法在地(di)上敷設時。
②. 與地(di)下儲(chu)罐或地(di)下泵房有關的(de)工藝介(jie)質管道。
③. 冷(leng)卻水及消(xiao)防或泡(pao)沫消(xiao)防管道。
④. 操作溫度小于150℃的熱(re)力管(guan)道。
上述(shu)管(guan)道(dao)還應(ying)滿足(zu)：無(wu)需經常檢(jian)驗，凝(ning)(ning)液可(ke)自動排(pai)出及停車時管(guan)道(dao)介質不會發(fa)生凝(ning)(ning)固及堵塞。
二、建筑物內和露天裝置區埋地管道設計的一般(ban)要(yao)求
1. 建(jian)筑物內的(de)埋地管道
①. 管(guan)道(dao)與建筑物墻(qiang)、柱邊(bian)凈距不(bu)小(xiao)(xiao)于1m，并要(yao)躲(duo)開基(ji)礎，管(guan)道(dao)標高(gao)低于基(ji)礎時(shi)，管(guan)道(dao)與基(ji)礎外(wai)邊(bian)緣的凈距應不(bu)小(xiao)(xiao)于兩者標高(gao)差(cha)及管(guan)道(dao)挖溝(gou)底寬(kuan)一(yi)半之和。
②. 管道穿過承重墻或建筑(zhu)物(wu)基礎(chu)時應預留(liu)洞，且(qie)管頂上(shang)部凈(jing)空(kong)不得小于建筑(zhu)物(wu)的沉降量，一般凈(jing)空(kong)為0.15m。
③. 管(guan)道在地梁下穿過時(shi)，管(guan)頂上部凈空不得小于0.15m。
④. 兩管道間的最小(xiao)凈距：平行時應為(wei)0.5m，交叉時應為(wei)0.15m。
⑤. 管(guan)道穿過地下室外墻或(huo)地下構筑物墻壁時應預(yu)埋防水(shui)套管(guan)。
⑥. 管道不得布置(zhi)在可能受重物壓壞(huai)的地方。
⑦. 管道(dao)不得穿(chuan)過設備。
⑧. 管頂(ding)最(zui)小(xiao)(xiao)埋設深度：素土地(di)坪不小(xiao)(xiao)于(yu)0.6m；水(shui)泥地(di)面不小(xiao)(xiao)于(yu)0.4m。
⑨. 埋地管(guan)道不(bu)宜采(cai)用可能泄漏的連(lian)接(jie)結(jie)構(gou)，如法蘭或螺栓連(lian)接(jie)等，管(guan)材不(bu)宜采(cai)用易碎材料(liao)。
⑩. 埋(mai)地管(guan)道與(yu)地面上管(guan)道分界點一般在(zai)地面以上0.5m處（有的工程項目統一規定為地面以上0.3m處）。
?. 建(jian)筑物內的地下管(guan)道(dao)應盡(jin)量采(cai)用管(guan)溝敷設的方式。
?. 易燃(ran)易爆介質管道(dao)(dao)在裝置(zhi)外，如(ru)為埋地敷(fu)設，則(ze)進入(ru)裝置(zhi)區界附近(jin)應轉為地上管道(dao)(dao)。
2. 露(lu)天裝置(zhi)區埋(mai)地(di)管道
①. 滿足(zu)埋地管(guan)道之間(jian)、管(guan)道與(yu)構筑物(wu)之間(jian)以及(ji)管(guan)道與(yu)鐵路之間(jian)平行與(yu)交叉的(de)凈距規(gui)定。
②. 埋地管(guan)道的套管(guan)應伸(shen)出道路或管(guan)溝(gou)外緣兩(liang)側不小(xiao)于1.0m，伸(shen)出鐵路兩(liang)側不小(xiao)于3.0m。以(yi)上(shang)套管(guan)內(nei)不允許有法(fa)蘭、螺紋等連接(jie)件，管(guan)道焊(han)縫(feng)需要探傷。
③. 管道高點設(she)排(pai)氣(qi)、低點設(she)排(pai)凈，并(bing)設(she)閥門(men)井。
④. 鑄鐵管(guan)或(huo)非(fei)金(jin)屬管(guan)道穿(chuan)過車(che)輛(liang)通過的(de)通道時，需預埋(mai)套(tao)管(guan)。
三(san)、GB50316《工業金(jin)屬管道設計(ji)規范》對埋地管道設計(ji)的要求(qiu)
①. 埋地(di)敷(fu)設(she)(she)的(de)管(guan)道應(ying)妥善解決防(fang)(fang)凍(dong)、防(fang)(fang)凝結、吹掃、排液、防(fang)(fang)外腐蝕及承(cheng)受外荷載等(deng)問(wen)題。埋地(di)管(guan)道如有閥(fa)(fa)(fa)門應(ying)設(she)(she)閥(fa)(fa)(fa)井。大型閥(fa)(fa)(fa)井應(ying)考(kao)慮操(cao)作(zuo)(zuo)和檢修(xiu)人員(yuan)能(neng)下到井內(nei)作(zuo)(zuo)業；小型閥(fa)(fa)(fa)井可只考(kao)慮人員(yuan)在(zai)井外操(cao)作(zuo)(zuo)閥(fa)(fa)(fa)門的(de)可能(neng)性（手操(cao)作(zuo)(zuo)或采用閥(fa)(fa)(fa)門伸長(chang)桿(gan)）。閥(fa)(fa)(fa)井應(ying)設(she)(she)排水點。
②. 輸送可燃(ran)氣體、可燃(ran)液體的埋地管(guan)(guan)道(dao)不宜穿越(yue)電纜(lan)溝(gou)，如不可避(bi)免(mian)時應設套管(guan)(guan)。當管(guan)(guan)道(dao)介質(zhi)溫度(du)超(chao)過60℃時，在套管(guan)(guan)內應充填隔熱(re)材料，使套管(guan)(guan)外壁(bi)溫度(du)不超(chao)過60℃。套管(guan)(guan)長度(du)伸出電纜(lan)溝(gou)外壁(bi)不小于0.5m。
③. 管(guan)道與管(guan)道及電(dian)纜間(jian)的(de)最小水平(ping)間(jian)距(ju)應符合現行國家標準GB 50187《工業企業總平(ping)面設計規(gui)范(fan)》的(de)規(gui)定。
④. 從(cong)道(dao)路(lu)下(xia)面穿(chuan)越的(de)(de)管道(dao)，其頂部至路(lu)面不宜(yi)小(xiao)于0.7m（SH/T 3012規定(ding)裝置內(nei)埋地管道(dao)的(de)(de)管頂距(ju)一般(ban)混(hun)凝土地表面不應小(xiao)于0.3m；通(tong)過機械車(che)輛的(de)(de)通(tong)道(dao)下(xia)不小(xiao)于0.75m或采用套管保(bao)護(hu)）。從(cong)鐵路(lu)下(xia)面穿(chuan)越的(de)(de)管道(dao)應設套管，套管頂至鐵軌底的(de)(de)距(ju)離不應小(xiao)于1.2m。
⑤. 管道(dao)(dao)與電(dian)纜(lan)(lan)間交叉凈距不應小于0.5m。電(dian)纜(lan)(lan)宜敷(fu)設在熱管道(dao)(dao)下面(mian)(mian)，腐蝕性(xing)流體管道(dao)(dao)上面(mian)(mian)。
⑥. B類(lei)流(liu)體（按GB50316）、氧氣和(he)熱力管道(dao)與其他(ta)管道(dao)的(de)(de)交叉凈(jing)距不應小于0.25m；C類(lei)及D類(lei)流(liu)體管道(dao)間(jian)的(de)(de)交叉凈(jing)距不宜小于0.15m。
⑦. 管道埋深應在冰凍線以(yi)下。當無法實(shi)現時，應有可(ke)靠的(de)防凍保護措施。
⑧. 設有補償器、閥門及其他需維(wei)修的管道組成件，應(ying)將其布(bu)置在符合安全(quan)要求(qiu)的井室(shi)中，井內應(ying)有寬度大(da)于或等于0.5m的維(wei)修空間。
⑨. 有加熱保護(hu)的（如伴熱）管道不應直接埋地(di)，可設在(zai)管溝內。
⑩. 挖土(tu)共溝敷設(she)管道(dao)的(de)(de)要求應符合(he)現行國家標準GB50187《工業企業總平面設(she)計規(gui)范》的(de)(de)規(gui)定。
?. 帶(dai)有隔熱(re)(re)層及外護套的(de)(de)埋地管(guan)(guan)道(dao)，布置時應有足夠柔性，并在外套內有內管(guan)(guan)熱(re)(re)脹的(de)(de)余(yu)地。無補償直埋方法(fa)，可用于(yu)(yu)溫度小(xiao)于(yu)(yu)或等于(yu)(yu)120℃的(de)(de)D類流(liu)體的(de)(de)管(guan)(guan)道(dao)，并應按國家現行直埋供熱(re)(re)管(guan)(guan)道(dao)標(biao)準的(de)(de)規定進行設計(ji)與施工。
四、大型管(guan)溝內管(guan)道布置
1. 管溝內(nei)管道布置必須符合(he)的(de)條件
①. 輸(shu)送介(jie)質(zhi)無(wu)(wu)腐蝕、無(wu)(wu)毒以及(ji)非(fei)易燃(ran)易爆管道。
②. 不(bu)宜(yi)埋地(di)、又不(bu)宜(yi)架(jia)空布置的管(guan)道。
③. 正(zheng)常(chang)地(di)下水位低于(yu)溝底。
④. 防(fang)止重組分(fen)氣(qi)體及有害氣(qi)體在(zai)溝內(nei)聚集(ji)，必(bi)要時在(zai)溝內(nei)填砂(sha)。
2. 管(guan)溝(gou)的設計
①. 管溝(gou)(gou)坡度：各種(zhong)管溝(gou)(gou)溝(gou)(gou)底(di)應(ying)有(you)不小(xiao)于0.002的縱向(xiang)坡度，管溝(gou)(gou)截面底(di)部應(ying)有(you)0.05的坡度。管溝(gou)(gou)最(zui)低處應(ying)設下水(shui)箅子和集(ji)水(shui)坑，以便將管道偶然泄漏或(huo)溝(gou)(gou)壁滲水(shui)排除。
②. 管溝(gou)(gou)溝(gou)(gou)蓋(gai)板應做成0.02的橫向(xiang)雙(shuang)落水坡度，當溝(gou)(gou)寬小(xiao)于(yu)1.0m時可做成單坡，以便(bian)地面滲水排至(zhi)溝(gou)(gou)外(wai)。
③. 管溝埋深(shen)：蓋板至設計地面(mian)的覆土深(shen)不(bu)小(xiao)于0.3m，車行道路(lu)不(bu)小(xiao)于0.5m。
④. 若管溝低于地下水位時，管溝應(ying)采取全防水結構(gou)。
⑤. 檢(jian)查(cha)井的設(she)置場合：對裝有閥(fa)門(men)或需要經(jing)常檢(jian)修的管件；直線(xian)部分(fen)相隔100～150m（最大(da)不超(chao)過200m）；管溝縱(zong)向坡度最低點處。
⑥. 管(guan)溝內(nei)考慮自然通風，必(bi)要時(shi)通行管(guan)溝采用臨時(shi)機械通風。
3. 管(guan)溝中管(guan)道(dao)閥(fa)門設置(zhi)
①. 管溝中管道排列(lie)要便于安(an)裝(zhuang)維修。

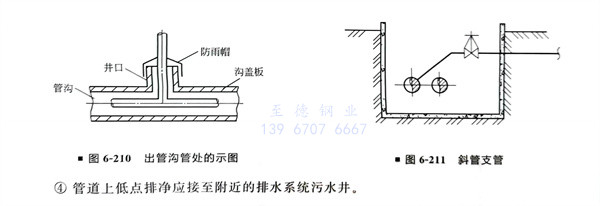

②. 管(guan)溝中管(guan)道穿出溝蓋板與地(di)上管(guan)道相接(jie)，需加垂(chui)直方(fang)向(xiang)套管(guan)或搗制豎井至地(di)面上0.5m，蓋板處需密(mi)封，頂(ding)部(bu)需加防雨帽(mao)（圖6-210）。
③. 檢查井的(de)人(ren)孔應(ying)布置(zhi)在井的(de)邊緣(yuan)四角(jiao)位(wei)置(zhi)。閥門(men)宜(yi)立裝(zhuang)、手輪朝上。管(guan)道(dao)布置(zhi)應(ying)緊湊(cou)，如支管(guan)以(yi)45°與(yu)主管(guan)相接，閥門(men)設在水(shui)平管(guan)上（圖6-211）。
④. 管道(dao)上低(di)點排凈應接至附近的排水(shui)系統(tong)污水(shui)井(jing)。
五、GB50316《工業(ye)金屬(shu)管道設計規范(fan)》對溝內管道設計的(de)要求
①. 可通行管溝的管道布置應符合以下規(gui)定(ding)。
a. 在(zai)無可靠(kao)的(de)通風條件(jian)及無安全措施時，不得在(zai)通行管溝內布置窒息性及B類流體(ti)的(de)管道。
b. 溝內過道凈寬不宜小于0.7m，凈高不宜小于1.8m。
c. 對于長的管溝應設(she)安全(quan)入口(kou)，每隔100m應設(she)有人孔及直梯(ti)，必要時設(she)安裝(zhuang)孔。
②. 不(bu)可通行(xing)管(guan)溝(gou)的管(guan)道布置應符(fu)合下列(lie)規(gui)定。
a. 當溝內布置(zhi)經(jing)常(chang)操作的閥門(men)(men)時，閥門(men)(men)應布置(zhi)在不(bu)影響通行的地(di)方，必要時可增設(she)閥門(men)(men)伸長桿，將手輪(lun)引(yin)伸至(zhi)靠(kao)近活動溝蓋背面的高(gao)度(du)處(chu)。
b. B類(lei)流體（按GB50316）的(de)管(guan)(guan)道(dao)不宜(yi)設在密閉的(de)溝(gou)(gou)內(nei)。在明(ming)溝(gou)(gou)中(zhong)不宜(yi)敷設密度比環境空氣大(da)的(de)B類(lei)氣體管(guan)(guan)道(dao)。當不可避(bi)免(mian)時，應在溝(gou)(gou)內(nei)填滿細砂，并應定期(qi)檢查管(guan)(guan)道(dao)使用情況。
六(liu)、室外地下管道與鐵路道路及建(jian)筑物(wu)間的距(ju)離

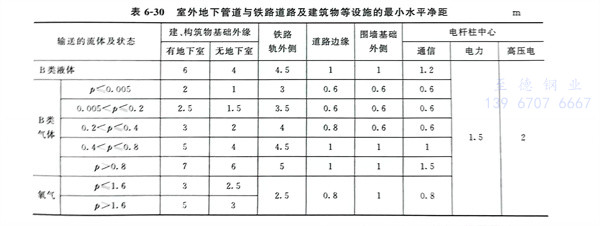

室外地下管道(dao)與鐵路(lu)道(dao)路(lu)及建筑物等設施的最小水平凈距見表6-30。
七、地下管道布(bu)置設計工程實例

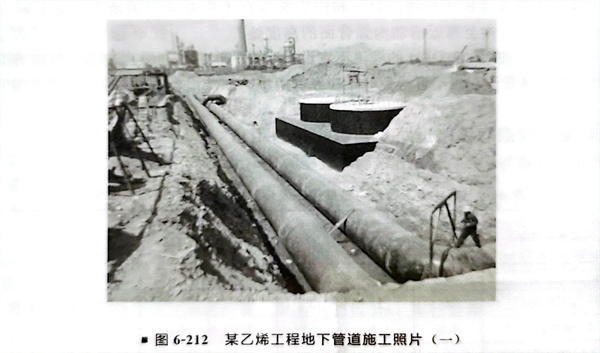

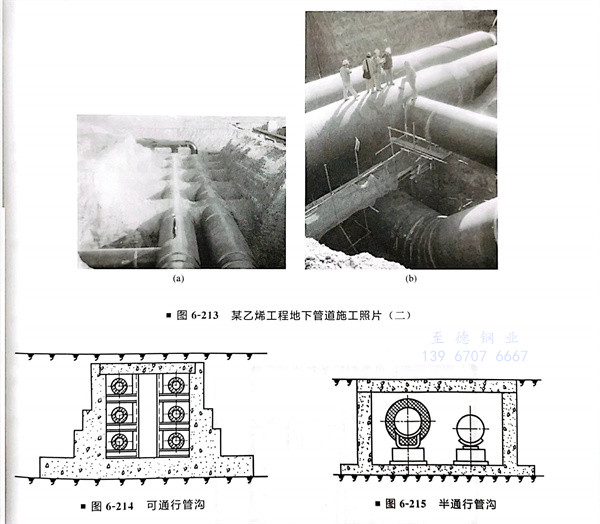

某乙烯工程地(di)下(xia)管(guan)道施工照片（圖6-212、圖6-213）
管(guan)溝(gou)中敷設(she)管(guan)道(dao)，當管(guan)道(dao)不(bu)(bu)宜于埋地或沿地面(mian)敷設(she)，又不(bu)(bu)可(ke)能架空敷設(she)時(shi)，可(ke)敷設(she)在管(guan)溝(gou)中。管(guan)溝(gou)的形式一般(ban)有如下三種：可(ke)通行(xing)管(guan)溝(gou)（圖6-214）、半通行(xing)管(guan)溝(gou)（圖6-215）、不(bu)(bu)通行(xing)管(guan)溝(gou)。
半(ban)通行管(guan)溝的(de)凈高一(yi)般小于(yu)1.6m，通道寬度(du)一(yi)般采用(yong)0.6m左(zuo)右。如果采用(yong)橫(heng)貫管(guan)溝斷面的(de)支架(jia)時(shi)，其下面的(de)凈高應(ying)不小于(yu)1m。
不通(tong)行管(guan)(guan)溝容(rong)積小，最小高度(du)為0.45m，管(guan)(guan)子外表距(ju)溝底、溝頂和側墻的凈(jing)(jing)距(ju)及相(xiang)鄰兩根管(guan)(guan)道(dao)凈(jing)(jing)距(ju)不應小于0.15m；管(guan)(guan)道(dao)只能(neng)布置(zhi)成單層，不能(neng)雙層或多層布置(zhi)，以便安裝及檢修。
在(zai)管(guan)溝(gou)中敷(fu)設管(guan)道時，如同一地溝(gou)內有幾(ji)層管(guan)道，敷(fu)設應從最下面一層開(kai)始，最好在(zai)下層的管(guan)道安裝(zhuang)、試壓、保溫等全(quan)部完成后，再進行上層管(guan)道的安裝(zhuang)。
用(yong)管(guan)溝敷(fu)設管(guan)道(dao)的(de)優點(dian)是：管(guan)道(dao)隱蔽(bi)，不占(zhan)用(yong)空間位置；檢修(xiu)(xiu)方(fang)便(bian)（與埋地敷(fu)設比較(jiao)）；距離短，節省材料。缺點(dian)是：管(guan)溝修(xiu)(xiu)建(jian)費用(yong)較(jiao)高，投資較(jiao)大；管(guan)道(dao)安裝、檢修(xiu)(xiu)不如(ru)架(jia)空敷(fu)設方(fang)便(bian)；一般(ban)不適宜于敷(fu)設輸送有腐蝕性及(ji)有爆炸性危險(xian)介質的(de)管(guan)道(dao)。
