一(yi)、軟(ruan)管站的概(gai)念(nian)
為吹掃、清(qing)潔(jie)、置換和維修等(deng)需(xu)要而設置的軟管(guan)站，一般由(you)管(guan)道、閥門(men)和軟管(guan)及其(qi)接頭組成(cheng)。使用介(jie)質(zhi)通常為清(qing)潔(jie)水、蒸汽、氮氣和壓縮空氣。根據需(xu)要，大多(duo)選用上述(shu)1～4種(zhong)介(jie)質(zhi)的管(guan)線(xian)組成(cheng)。
二、軟管站的位置
①. 在(zai)裝置內的軟管(guan)站通常選用15～20m長的軟管(guan)。軟管(guan)站的位置不應影響正常通行(xing)、操作和維修。如設在(zai)管(guan)廊(lang)的柱旁、靠近平臺的欄桿處、塔壁旁邊(bian)等(deng)。
②. 在塔(ta)附近，軟管站(zhan)可設置在地面(mian)和所有人孔的操作(zuo)平(ping)臺(tai)上。
③. 在(zai)爐(lu)子附近(jin)，軟管站的(de)(de)設(she)計(ji)要(yao)(yao)(yao)求：圓筒爐(lu)，設(she)在(zai)地(di)面上和(he)(he)主要(yao)(yao)(yao)操(cao)作平(ping)(ping)臺(tai)(tai)(tai)上；箱式爐(lu)，設(she)在(zai)地(di)面上和(he)(he)主要(yao)(yao)(yao)操(cao)作平(ping)(ping)臺(tai)(tai)(tai)的(de)(de)一端(duan)；多(duo)室的(de)(de)箱式爐(lu)，設(she)在(zai)地(di)面上和(he)(he)主要(yao)(yao)(yao)操(cao)作平(ping)(ping)臺(tai)(tai)(tai)的(de)(de)一端(duan)。
④. 換熱器和(he)泵(beng)區(qu)，應設在地面上靠近柱子處。
⑤. 在框架上(shang)，軟管(guan)站可設置在每層(ceng)樓面上(shang)（或根據(ju)工(gong)藝的(de)要(yao)求）。
⑥. 界區(qu)外(wai)軟管(guan)(guan)站的(de)位置應設在需要的(de)地方，如泵房(fang)、汽車(che)裝車(che)站或(huo)火車(che)裝車(che)站、界外(wai)管(guan)(guan)道(dao)的(de)吹(chui)掃口(kou)、置換接口(kou)附近，必要時可(ke)設在物(wu)料管(guan)(guan)道(dao)低點排(pai)凈口(kou)處(chu)。
三、軟管站管道布置設(she)計的一般要求(qiu)
①. 軟管(guan)站的(de)各類管(guan)道宜從管(guan)廊上總管(guan)的(de)頂(ding)部引出。

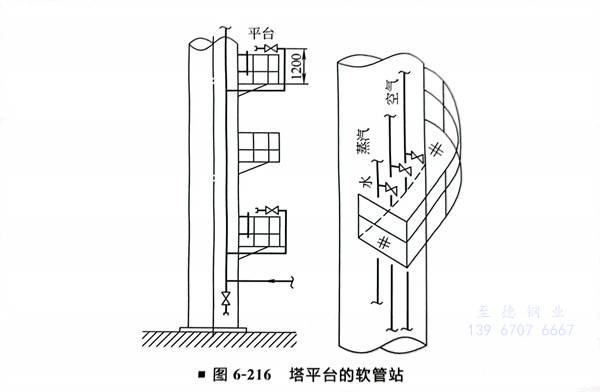

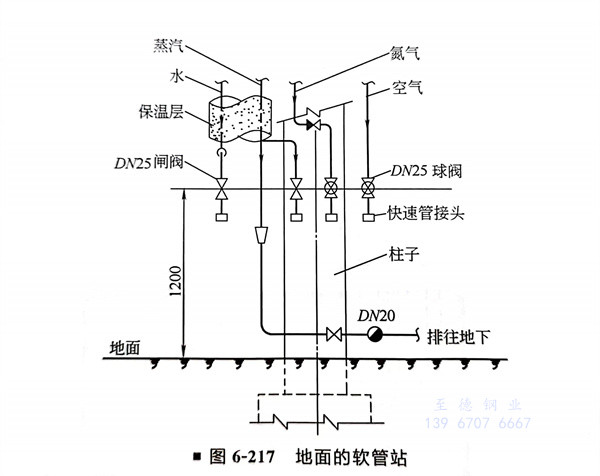

②. 軟(ruan)(ruan)管(guan)站的切斷閥宜設在(zai)操作(zuo)平臺或(huo)地面以(yi)上(shang)1.2m的高度(du)（圖(tu)6-216、圖(tu)6-217）。如軟(ruan)(ruan)管(guan)站高于(yu)管(guan)廊上(shang)的總(zong)管(guan)時，可(ke)參照塔(ta)平臺的軟(ruan)(ruan)管(guan)站布置閥門。
③. 立(li)(li)式容(rong)器(qi)的(de)軟管(guan)站宜布(bu)置(zhi)在立(li)(li)式容(rong)器(qi)及其平(ping)(ping)臺(tai)之間的(de)空隙內，其軟管(guan)接(jie)頭應向(xiang)下安(an)裝，若條件允許可(ke)水(shui)平(ping)(ping)安(an)裝，但(dan)軟管(guan)連接(jie)管(guan)不得(de)妨(fang)礙人(ren)孔蓋的(de)開啟。
④. 軟(ruan)管站的(de)管道一般均(jun)為DN25，特殊要求除(chu)外。管子、管件、閥門等(deng)材料選用(yong)應符合(he)管道等(deng)級規(gui)定。與軟(ruan)管相連接(jie)宜(yi)采用(yong)快速管接(jie)頭，各(ge)介質管道所用(yong)接(jie)頭的(de)形(xing)式或規(gui)格宜(yi)有(you)所區別。

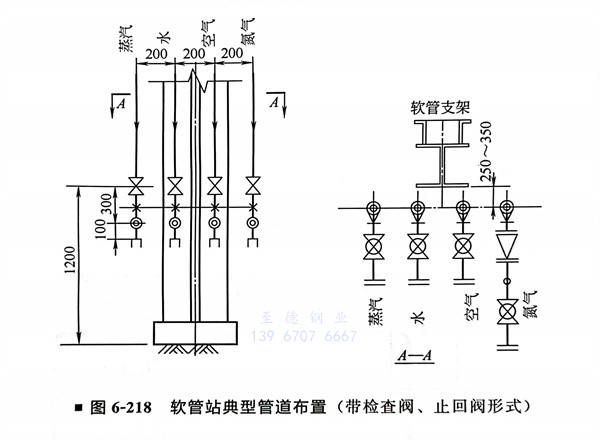

⑤. 如(ru)果工藝或項目有要求，在(zai)(zai)某些介質(zhi)的切斷閥(fa)前加裝止回閥(fa)。止回閥(fa)應安裝在(zai)(zai)水平管(guan)道上（見圖(tu)6-218中氮氣管(guan)線）。
⑥. 在寒冷地區為(wei)了防凍，宜將水管與(yu)蒸(zheng)汽管一起保(bao)溫，使蒸(zheng)汽管起到伴管的(de)作用(yong)，但兩管之(zhi)間應保(bao)持適當(dang)間距，使水管不凍結也(ye)不過熱即可。

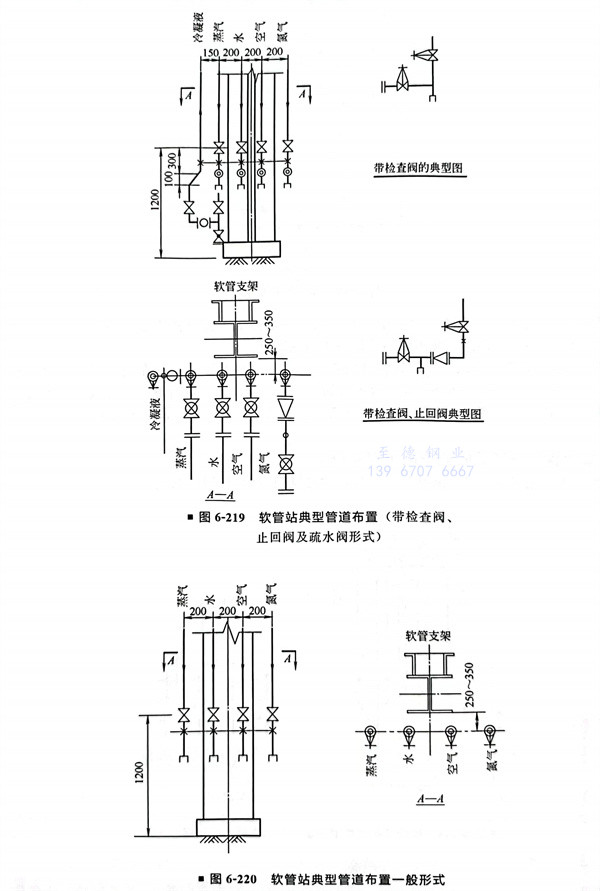

⑦. 布置位置低于蒸(zheng)(zheng)汽(qi)總(zong)管(guan)(guan)(guan)的(de)軟管(guan)(guan)(guan)站(zhan)的(de)蒸(zheng)(zheng)汽(qi)管(guan)(guan)(guan)，當項目有要(yao)求(qiu)，可在其(qi)切斷(duan)閥前設(she)疏水閥組(zu)，隨時排(pai)放冷凝液，如圖6-219所示（如工(gong)藝要(yao)求(qiu)回收(shou)蒸(zheng)(zheng)汽(qi)冷凝液，即(ji)將疏水閥組(zu)后管(guan)(guan)(guan)線引回蒸(zheng)(zheng)汽(qi)冷凝液總(zong)管(guan)(guan)(guan)）。布置高于蒸(zheng)(zheng)汽(qi)總(zong)管(guan)(guan)(guan)的(de)軟管(guan)(guan)(guan)站(zhan)的(de)蒸(zheng)(zheng)汽(qi)管(guan)(guan)(guan)不(bu)需(xu)設(she)疏水閥組(zu)。
四、常用軟管站形式的典型(xing)圖工程實例
大、中型乙(yi)烯工程常用軟管站(zhan)的幾種形式參見圖6-218～圖6-220。
