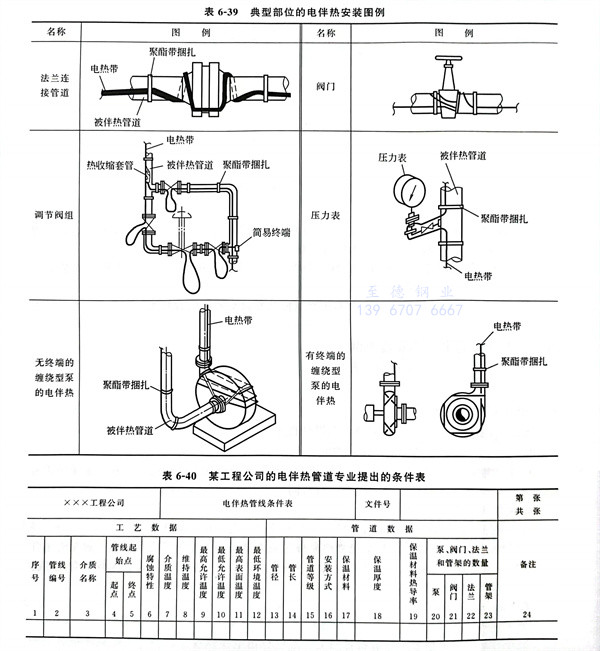

典(dian)型部位的電(dian)伴熱(re)安裝(zhuang)圖例見表(biao)6-39。

某工程(cheng)公司的電伴熱設計程(cheng)序

 1. 電伴熱(re)在管道布置圖上(shang)注明的方式

   在(zai)進行電伴熱系統(tong)的(de)設計時，壓力管(guan)道專業在(zai)管(guan)道布置圖(tu)上(shang)一般用管(guan)線號(hao)末端伴熱代號(hao)ET（按(an)PID圖(tu)規定）注明的(de)方(fang)式表示(shi)。有(you)時同時也沿管(guan)線添加虛線表示(shi)。

 2. 電伴熱系(xi)統設(she)計(ji)工(gong)作(zuo)程序

   填(tian)寫電伴(ban)熱(re)管線條(tiao)件表（填(tian)寫順序：工藝專業(ye)→管道專業(ye)→電氣專業(ye)）。

   電(dian)伴(ban)(ban)熱條件(jian)：管(guan)道(dao)專業所提的電(dian)伴(ban)(ban)熱條件(jian)，通(tong)常是填寫電(dian)伴(ban)(ban)熱管(guan)線(xian)條件(jian)表和(he)提供有電(dian)伴(ban)(ban)熱管(guan)線(xian)的管(guan)道(dao)布置圖和(he)軸測圖，以協助電(dian)氣專業人員進行電(dian)伴(ban)(ban)熱設計(ji)工(gong)作(zuo)。電(dian)伴(ban)(ban)熱管(guan)線(xian)條件(jian)表由工(gong)藝、管(guan)道(dao)專業共同完成。

 表中的內容包括以(yi)下(xia)幾項。

   ①. 電伴熱管線號(hao)。

   ②. 電伴熱管線(xian)(xian)的位置(zhi)(zhi)。管道(dao)布(bu)置(zhi)(zhi)圖(tu)上一般已標出電伴熱管線(xian)(xian)，管道(dao)專業(ye)只需把管道(dao)布(bu)置(zhi)(zhi)圖(tu)提(ti)供(gong)給(gei)電氣專業(ye)即(ji)可。當管道(dao)布(bu)置(zhi)(zhi)比(bi)較(jiao)復雜，如(ru)果需要，管道(dao)專業(ye)應協助電氣專業(ye)在(zai)管道(dao)布(bu)置(zhi)(zhi)圖(tu)上找出相應的管線(xian)(xian)。

   ③. 電伴(ban)熱(re)的(de)設計（包(bao)括材料統計）由電氣專(zhuan)業完成(cheng)。為了統計的(de)準確，管道專(zhuan)業還應提供需(xu)要電伴(ban)熱(re)管線的(de)軸測圖。

   ④. 提供(gong)管(guan)道保(bao)溫工程(cheng)規定。

 電伴(ban)熱管線條(tiao)件(jian)表(biao)舉例(li)見表(biao) 6-40
