1. 蒸汽夾(jia)套加(jia)熱系統設計的(de)一(yi)般要(yao)求
①. 合理布置夾套(tao)管(guan)(guan)的(de)隔(ge)斷環（端(duan)板）、熱源及介(jie)質出(chu)入口，使夾套(tao)內(nei)熱源介(jie)質能自動排凈(jing)。蒸(zheng)汽應從(cong)(cong)夾套(tao)的(de)最(zui)高(gao)點(dian)引入，冷(leng)(leng)凝水(shui)從(cong)(cong)最(zui)低點(dian)排出(chu)。蒸(zheng)汽夾套(tao)管(guan)(guan)布置應避免可能積聚冷(leng)(leng)凝水(shui)的(de)死角和(he)下凹的(de)袋形。低點(dian)處應加設疏(shu)水(shui)閥(fa)排出(chu)積水(shui)。
②. 按HG/T20549的(de)(de)規定，每(mei)個(ge)蒸汽入口(kou)對應的(de)(de)套管總長(chang)度不宜超過(guo)30m，超過(guo)時應另設蒸汽入口(kou)。每(mei)個(ge)閥(fa)或每(mei)根跨(kua)越(yue)管的(de)(de)壓力降可按3m直(zhi)管考(kao)慮(lv)。
當工藝管(guan)(guan)道需設全(quan)夾套(tao)(tao)時，每段(duan)套(tao)(tao)管(guan)(guan)長度不宜(yi)超過6m或12m（可根據(ju)項目具(ju)體要(yao)求確定）。有(you)拆卸要(yao)求時，每隔6m或12m宜(yi)設一對(dui)法蘭。

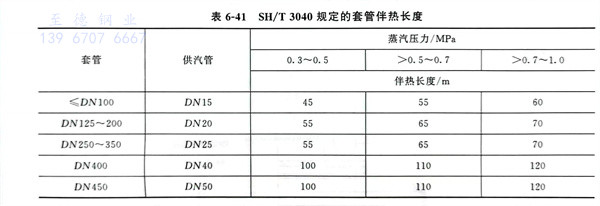

SH/T 3040也對加套管蒸汽入口至凝結水排出口的(de)距離（即套管伴(ban)熱長度）進行了規定（表(biao)6-41），需要根據工程項(xiang)目實際情況選擇使(shi)用不(bu)同標準規范提(ti)供的(de)套管伴(ban)熱長度。
③. 在寒冷(leng)地區，蒸(zheng)汽夾套管每6m或12m長的套管需要設一(yi)個疏水閥(fa)。在非寒冷(leng)地區，允(yun)許每30m長設一(yi)個疏水閥(fa)。疏水閥(fa)的位置(zhi)必須低(di)于(yu)夾套冷(leng)凝水出口(kou)。同時，與(yu)之相連的冷(leng)凝水排出管也不得有(you)高(gao)于(yu)冷(leng)凝水出口(kou)的高(gao)點(dian)。
④. 夾套管管段之間的跨越(yue)管最小(xiao)直徑為DN15。其位置應利于自(zi)流(liu)排液。

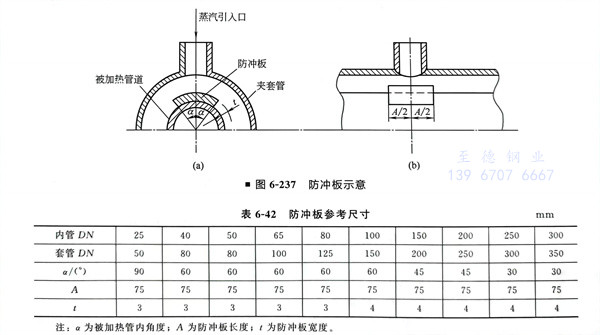

⑤. 蒸汽壓(ya)力(li)、PN≥0.7 MPa時(shi)，應在套管內蒸汽引入(ru)口處設防(fang)沖板（圖6-237、表6-42）。
2. 確定(ding)夾套加熱管的結構
夾套管組裝及其(qi)配件選用(yong)應根據套管與(yu)內管的(de)介質性質、設計(ji)溫度和設計(ji)壓力等條件確定(ding)。除(chu)非另有(you)規定(ding)，夾套加熱(re)管的(de)組合尺寸可(ke)參(can)見(jian)表6-43。
3. 內管(guan)與套管(guan)連接形(xing)式

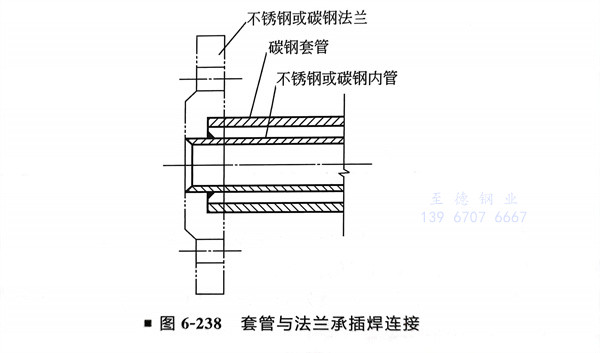

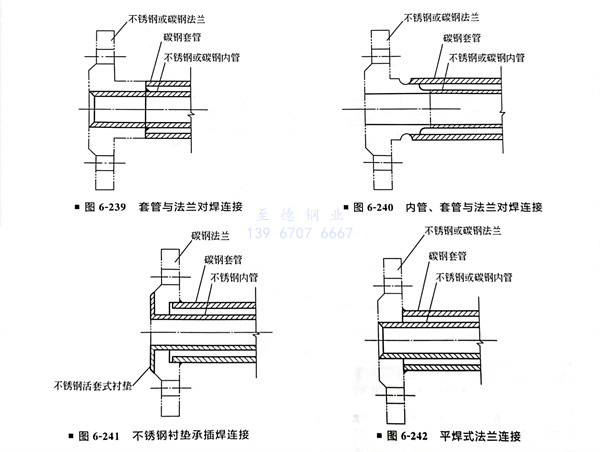

a. 全(quan)夾套(tao)的(de)法蘭連接(jie)形式（圖6-238～圖6-242）
b. 半夾套及(ji)簡易夾套的(de)法蘭連(lian)接(jie)形式(shi)

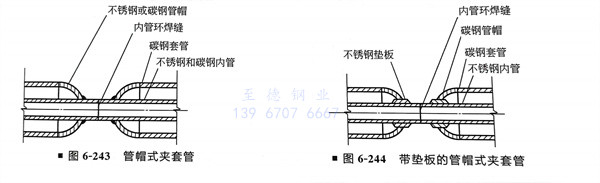

①. 管(guan)帽式夾(jia)套(tao)管(guan)：如圖(tu)6-243、圖(tu)6-244所示。

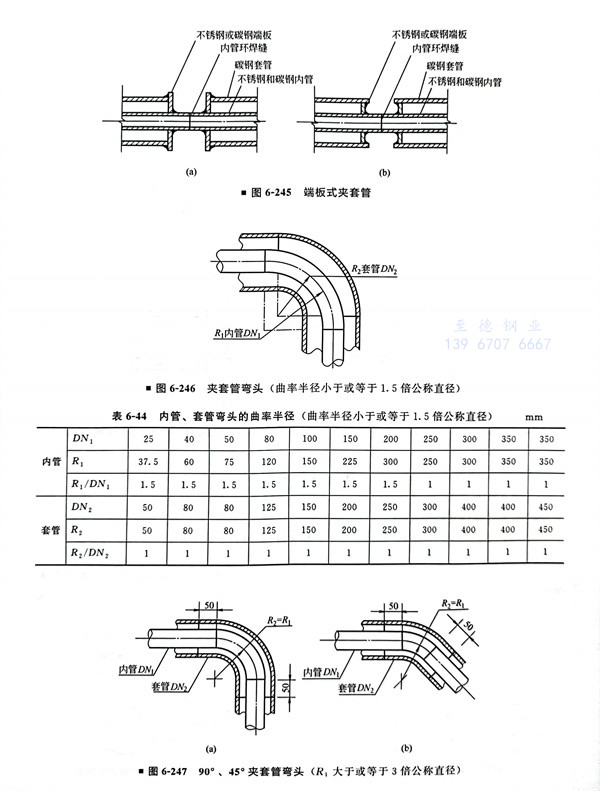

②. 端板式夾套管：如圖6-245所示。
4. 夾套管管件結(jie)構形式
①. 內(nei)管彎(wan)頭的曲率半徑(jing)小于或(huo)等于1.5倍(bei)公稱直徑(jing)時，可(ke)采用標準彎(wan)頭（圖6-246）。內(nei)管、套管彎(wan)頭的曲率半徑(jing)R1、R2宜按表6-44確定(ding)。
內(nei)管(guan)(guan)(guan)彎頭(tou)的曲(qu)率(lv)(lv)半(ban)(ban)徑(jing)R1大(da)于或(huo)等(deng)于3倍公稱直徑(jing)時(shi)，套(tao)管(guan)(guan)(guan)彎頭(tou)采用剖(pou)切型，套(tao)管(guan)(guan)(guan)彎頭(tou)的曲(qu)率(lv)(lv)半(ban)(ban)徑(jing)與(yu)內(nei)管(guan)(guan)(guan)彎頭(tou)的曲(qu)率(lv)(lv)半(ban)(ban)徑(jing)相等(deng)(R2=R1)時(shi)，如圖6-247所示。內(nei)管(guan)(guan)(guan)、套(tao)管(guan)(guan)(guan)彎頭(tou)的曲(qu)率(lv)(lv)半(ban)(ban)徑(jing)見表6-45。

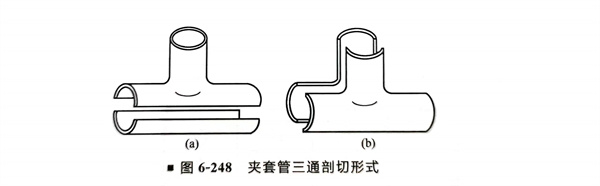

②. 夾套管的三通應采(cai)用(yong)剖切型，有橫切和縱切兩(liang)種(zhong)形(xing)式（圖6-248）。應根據實際安裝情(qing)況(kuang)選用(yong)。

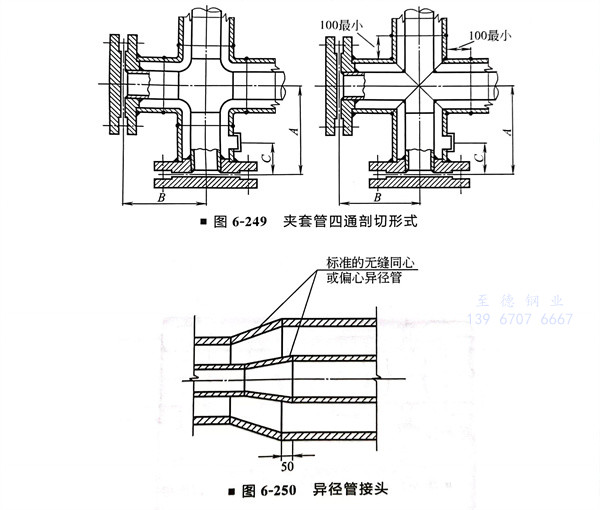

③. 夾套管(guan)的四通管(guan)：當管(guan)道夾套內(nei)的工(gong)藝物(wu)料(liao)在常(chang)溫下固化(hua)，或維修時需要機械清除的才采(cai)用四通來代替彎頭，其(qi)結構形式如圖6-249所示，各尺寸參見表6-46。
④. 夾套(tao)管(guan)的異(yi)徑(jing)管(guan)：內管(guan)的異(yi)徑(jing)管(guan)與(yu)套(tao)管(guan)的異(yi)徑(jing)管(guan)的大口端(duan)端(duan)部應錯開距(ju)離，宜為50mm，其(qi)結(jie)構形式如圖6-250所示。

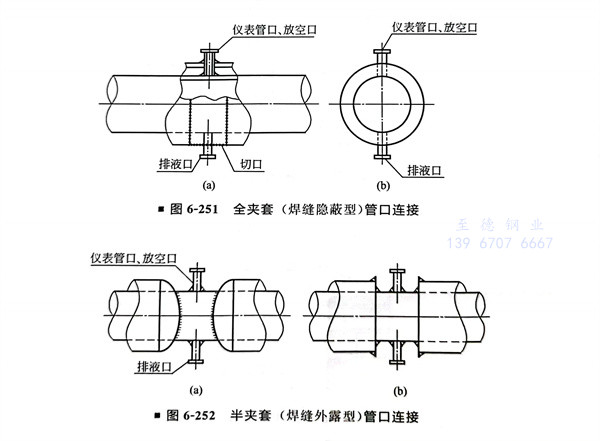

⑤. 夾套管內(nei)管的儀表管口、管頂(ding)放空口及管底排液(ye)口的結構形(xing)式如圖6-251、圖6-252所示。
