一、靜電接(jie)地(di)的概念

  靜(jing)電(dian)(dian)是(shi)指工業(ye)靜(jing)電(dian)(dian)，即(ji)生產、儲運過程(cheng)中(zhong)在物(wu)料、裝(zhuang)置(zhi)、人體、器材和(he)構筑物(wu)上產生和(he)積累起來的(de)靜(jing)電(dian)(dian)，雷電(dian)(dian)不(bu)屬(shu)于工業(ye)靜(jing)電(dian)(dian)范疇。

  靜電接(jie)地系(xi)統可用一個簡單的模型來說明，如圖6-263所示。

二、管廊的靜電接地

  ①. 管(guan)(guan)廊(lang)上(shang)(shang)的(de)(de)管(guan)(guan)道(dao)靜電接(jie)地是(shi)通過接(jie)在管(guan)(guan)道(dao)上(shang)(shang)的(de)(de)接(jie)地銅線接(jie)至管(guan)(guan)廊(lang)柱或梁上(shang)(shang)的(de)(de)接(jie)地端子(zi)，再接(jie)至接(jie)地干線來完成的(de)(de)，為達(da)到迅(xun)速導走(zou)靜電的(de)(de)目的(de)(de)，管(guan)(guan)廊(lang)上(shang)(shang)凡(fan)需靜電接(jie)地的(de)(de)管(guan)(guan)子(zi)都應直(zhi)接(jie)在管(guan)(guan)子(zi)上(shang)(shang)焊(han)接(jie)線板（圖6-264）。

  ②. 管廊(lang)上管道靜(jing)(jing)(jing)電(dian)接地(di)(di)點，必須與靜(jing)(jing)(jing)電(dian)接地(di)(di)總線（或(huo)接地(di)(di)極）相(xiang)連(lian)，因此相(xiang)應在此位置上的(de)柱或(huo)梁要設(she)接地(di)(di)端子，需靜(jing)(jing)(jing)電(dian)接地(di)(di)的(de)管道要加焊接地(di)(di)板。

三、工藝裝(zhuang)置內的靜電接(jie)地

 ①. 工藝裝置(zhi)內管(guan)(guan)道(dao)的(de)靜電接(jie)地主(zhu)要通過(guo)設(she)(she)備(bei)(bei)的(de)靜電接(jie)地來實現，設(she)(she)備(bei)(bei)的(de)靜電接(jie)地板由設(she)(she)備(bei)(bei)專業設(she)(she)計(ji)。管(guan)(guan)道(dao)專業在管(guan)(guan)口方位圖上表(biao)示(shi)，并向電氣(qi)專業提供設(she)(she)備(bei)(bei)布置(zhi)圖。

 ②. 廠內管(guan)線進(jin)入工(gong)藝裝置或建筑物按防雷設計要(yao)求均有接(jie)地(di)，已滿足(zu)靜(jing)電接(jie)地(di)要(yao)求。

   a. 廠內管(guan)線(xian)帶的靜(jing)電(dian)接(jie)地(di)一般要(yao)單(dan)獨(du)設計，要(yao)引(yin)起重視以免漏項。管(guan)線(xian)接(jie)地(di)點大致(zhi)在三個地(di)方(fang)要(yao)注意：接(jie)入泵過濾(lv)器、緩沖(chong)器等設備處(chu)(chu)是(shi)靜(jing)電(dian)量(liang)的變化所在，也是(shi)接(jie)地(di)方(fang)便處(chu)(chu)；管(guan)線(xian)的分岔處(chu)(chu)一般考慮為接(jie)地(di)點；平行的管(guan)線(xian)直管(guan)段一般80～100m的間(jian)隔處(chu)(chu)支架上設有管(guan)線(xian)支座，也是(shi)方(fang)便的接(jie)地(di)點。

   b. 當有蒸汽伴(ban)管時(shi)，與其工藝(yi)管道的(de)連(lian)接可參見圖6-265。

   c. 常規(gui)的做法(fa)參見圖6-266。

   d. 強調非導(dao)體(ti)管段上的金(jin)屬(shu)件必須接(jie)地，尤其中間的金(jin)屬(shu)接(jie)頭(tou)不要(yao)遺忘(wang)，以防造成(cheng)靜電積聚。對軟管上金(jin)屬(shu)的接(jie)地參見(jian)圖6-267。

 ③. 管道通過(guo)法(fa)蘭(lan)連(lian)接(jie)、焊(han)接(jie)和螺(luo)紋連(lian)接(jie)等方(fang)(fang)式與設備相連(lian)，對于法(fa)蘭(lan)連(lian)接(jie)，一般情況(kuang)下是法(fa)蘭(lan)通過(guo)螺(luo)栓、螺(luo)母的連(lian)接(jie)可將靜電(dian)導(dao)走，并(bing)不需要另(ling)外進行法(fa)蘭(lan)跨(kua)接(jie)線設計(ji)。在螺(luo)栓連(lian)接(jie)處，如果導(dao)電(dian)效果不良時，可在法(fa)蘭(lan)螺(luo)栓上增設金屬齒形(xing)墊的方(fang)(fang)法(fa)加以解決（圖(tu)6-268）。

 ④. 當工藝物料有(you)特殊要求或法(fa)(fa)蘭連接(jie)的(de)管(guan)道(dao)系統為絕緣狀態，法(fa)(fa)蘭的(de)跨接(jie)線就要進行設(she)計，以確保靜電能(neng)迅(xun)速通過法(fa)(fa)蘭跨接(jie)線傳導至(zhi)設(she)備接(jie)地板導走(zou)。對(dui)于管(guan)道(dao)與(yu)設(she)備管(guan)口(kou)相(xiang)連處的(de)法(fa)(fa)蘭跨接(jie)，由于其管(guan)口(kou)一般沒(mei)有(you)接(jie)地板，管(guan)口(kou)端跨接(jie)線纏在螺栓上用(yong)螺母壓(ya)緊，必要時(shi)加用(yong)金屬齒形墊。

 ⑤. 有的工程(cheng)公(gong)司，管道(dao)法蘭跨接線(xian)設計(ji)管道(dao)專業僅出設計(ji)說(shuo)明，發(fa)標準圖和(he)統計(ji)接地板和(he)跨接線(xian)材料。

四(si)、法蘭(lan)跨接線設計

法蘭跨(kua)接線連(lian)接方式(shi)很多，本節(jie)只(zhi)推薦其中(zhong)兩種常(chang)規跨(kua)接方式(shi)和一(yi)種特殊(shu)跨(kua)接方式(shi)。

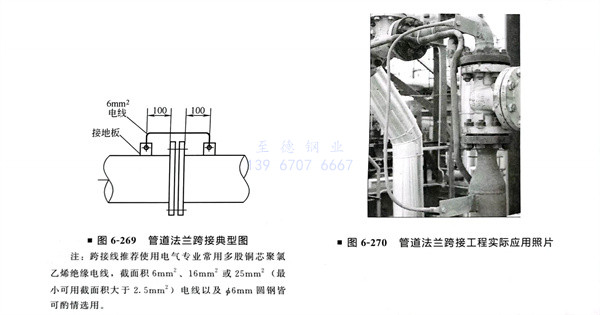

①. 法(fa)蘭跨接方式(shi)如圖6-269、圖6-270所示。

  注：跨接(jie)線推薦(jian)使用電氣專業常用多股銅(tong)芯(xin)聚氯乙烯絕緣電線，截(jie)面積6m㎡16m㎡或25m㎡（最小可(ke)用截(jie)面積大于(yu)2.5m㎡）電線以及Φ6mm圓鋼皆(jie)可(ke)酌情(qing)選用。

 ②. 閥門(men)或特(te)殊件跨接如(ru)圖6-271所示。

 ③. 當業主有特殊要求時(shi)或(huo)工藝(yi)特別強調的(de)狀況下，可(ke)以考慮另一種跨接方式(shi)，即特殊物料的(de)閥門或(huo)特殊件(jian)跨接，如圖6-272所示。

    注：跨接線推薦使用電氣專業常用多股銅芯聚氯乙烯絕緣電線，截面積m㎡16m㎡或25m²（最m㎡)電線以及46mm圓鋼皆小可用截面積大于2.5mm可酌情選用。

    注：跨接(jie)線(xian)(xian)推薦使用(yong)(yong)電(dian)氣專業常用(yong)(yong)多(duo)股(gu)銅芯聚氯乙烯絕緣電(dian)線(xian)(xian)，截面積(ji)6m16m㎡或25m㎡（最小可(ke)用(yong)(yong)截面積(ji)大于2.5m㎡）電(dian)線(xian)(xian)以及6mm 圓鋼皆可(ke)酌情選(xuan)用(yong)(yong)。
