①. 收集(ji)站(zhan)接(jie)管數：DN40冷(leng)凝水(shui)收集(ji)站(zhan)（或(huo)DN50熱水(shui)或(huo)導熱油收集(ji)站(zhan)）每(mei)站(zhan)設(she)DN15（或(huo)DN20）接(jie)管口(kou)不(bu)少(shao)于6個(ge)；DN50冷(leng)凝水(shui)收集(ji)站(zhan)（或(huo)DN80熱水(shui)或(huo)導熱油收集(ji)站(zhan)）每(mei)站(zhan)設(she)DN15（或(huo)DN20）接(jie)管口(kou)不(bu)少(shao)于10個(ge)。每(mei)個(ge)收集(ji)站(zhan)留1～2個(ge)備(bei)用口(kou)，備(bei)用口(kou)應配置閥門并(bing)用螺(luo)紋(wen)管帽(mao)或(huo)法(fa)蘭(lan)蓋封閉。
②. 根據管道布(bu)置設(she)計需要，收集站可以采用臥式(shi)（水平）或立(li)式(shi)布(bu)置。
③. 冷凝水收集站的各伴管接管口應帶有各自的蒸(zheng)汽疏水閥及切斷閥。
④. 一(yi)般在3m半(ban)徑范(fan)圍內至少有3根冷(leng)凝(ning)液管或回水管組時，應提供冷(leng)凝(ning)液站或熱水回水站。
⑤. 蒸汽(qi)冷(leng)凝(ning)水回(hui)(hui)(hui)流(liu)管(guan)(guan)應從總管(guan)(guan)的(de)頂(ding)部引入；冷(leng)凝(ning)水總管(guan)(guan)高于收集站(zhan)時，如果(guo)確認冷(leng)凝(ning)水回(hui)(hui)(hui)流(liu)管(guan)(guan)可能有(you)閃蒸蒸汽(qi)時，則收集管(guan)(guan)上(shang)應加止回(hui)(hui)(hui)閥。
⑥. 蒸汽分配管與凝(ning)結水集合(he)管的斷面積不能(neng)小(xiao)于(yu)，伴熱管斷面積之和(he)。
工程應用：熱水(shui)、蒸(zheng)汽伴熱管典型(xing)圖

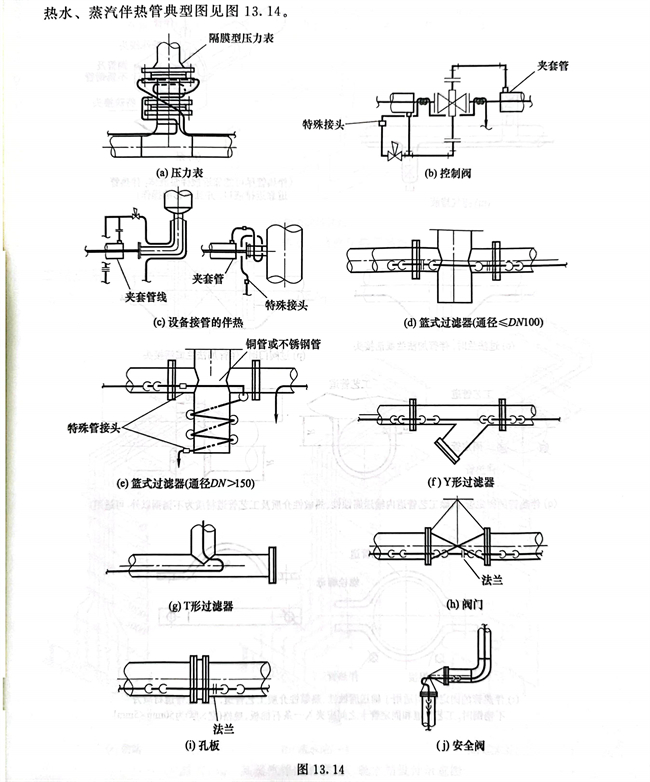

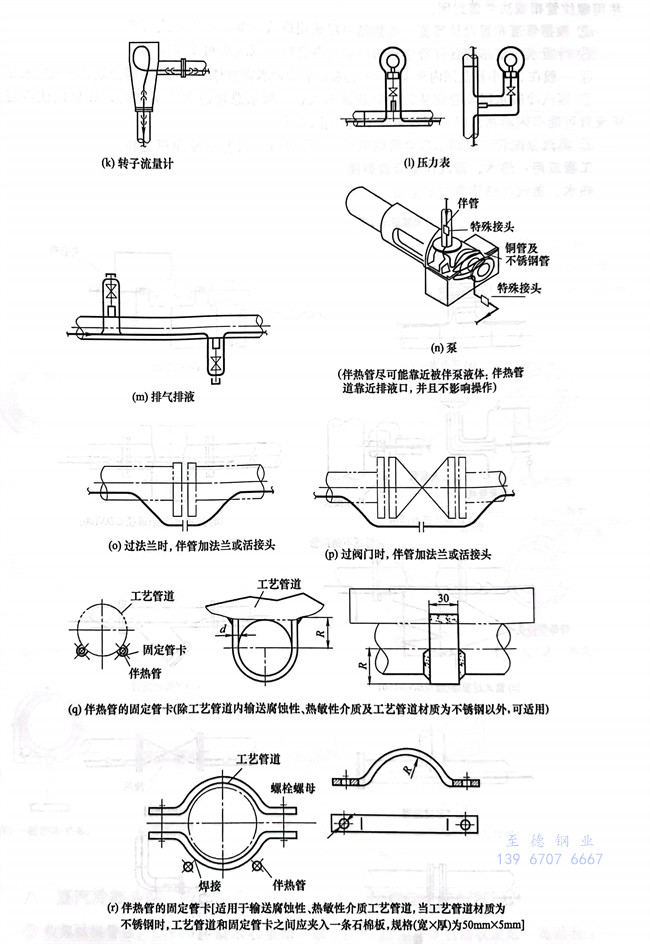

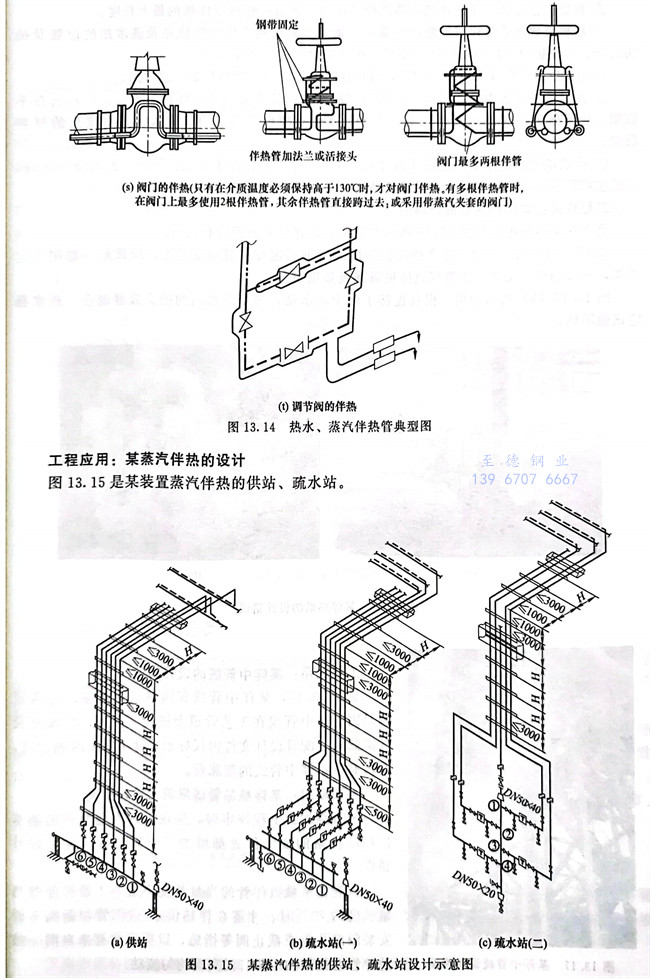

熱(re)水、蒸汽伴熱(re)管典型(xing)圖(tu)見圖(tu)13.14。
①. 根(gen)據工藝專業提供(gong)的伴(ban)熱(re)用(yong)蒸汽設計壓(ya)力，查出伴(ban)管可以伴(ban)熱(re)的最大長度。
②. 根據(ju)(ju)裝置內需要伴(ban)熱(re)(re)的(de)管(guan)道數量及(ji)距離(li)，規劃(hua)出(chu)蒸(zheng)汽伴(ban)熱(re)(re)的(de)供站(zhan)及(ji)疏水(shui)站(zhan)的(de)位(wei)置及(ji)抽(chou)頭數量，并根據(ju)(ju)每個伴(ban)熱(re)(re)站(zhan)位(wei)置的(de)環(huan)境選擇是采用立式站(zhan)或臥式站(zhan)。
③. 在3D模型內(nei)或(huo)管(guan)道平面圖上，設(she)計伴熱連(lian)接總(zong)管(guan)及伴熱供(gong)站、疏(shu)水(shui)站。
④. 在伴(ban)熱(re)(re)連接表中示(shi)意出每個(ge)伴(ban)熱(re)(re)站（疏水(shui)站）各抽頭(tou)編(bian)號所伴(ban)熱(re)(re)的(de)管(guan)線、標示(shi)出在平面(mian)圖上的(de)起(qi)伴(ban)和終伴(ban)的(de)位置等信息，表示(shi)出了伴(ban)熱(re)(re)管(guan)線的(de)總(zong)長度、管(guan)接頭(tou)、活接頭(tou)的(de)材料數(shu)量。
⑤. 伴(ban)熱供站(zhan)(zhan)、疏(shu)水站(zhan)(zhan)的(de)位置(zhi)及編號可以(yi)在管道平面布(bu)置(zhi)圖上查到。伴(ban)熱有關的(de)設計文(wen)件，主要包括(kuo)管道平面布(bu)置(zhi)圖（示(shi)意了伴(ban)熱站(zhan)(zhan)的(de)位置(zhi)）及伴(ban)熱連接表(biao)。
工(gong)程應用：某伴熱(re)站的設計錯誤(wu)

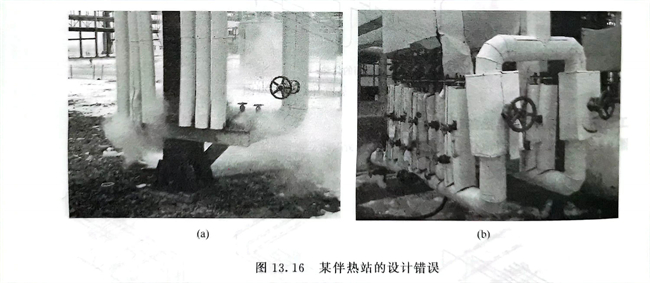

筆者在某裝置中看到圖13.16所示的結構，該伴熱(re)站(zhan)的設計有錯誤(wu)。
如圖13.16（a）所示(shi)，整個伴熱(re)供站用大型鋼固定在了管廊支柱(zhu)上，應該是一端(duan)用固定支架(jia)(jia)，一端(duan)用滑動支架(jia)(jia)。伴管宜整體做(zuo)隔熱(re)成(cheng)集束布(bu)置。
圖(tu)13.16（b）所示為用(yong)一根管連接了兩個(ge)疏水站，每(mei)個(ge)疏水站的抽(chou)頭(tou)數量偏多。疏水器應該(gai)做隔熱。
工(gong)程(cheng)應用：某(mou)伴(ban)中管線(xian)的(de)設計錯(cuo)誤

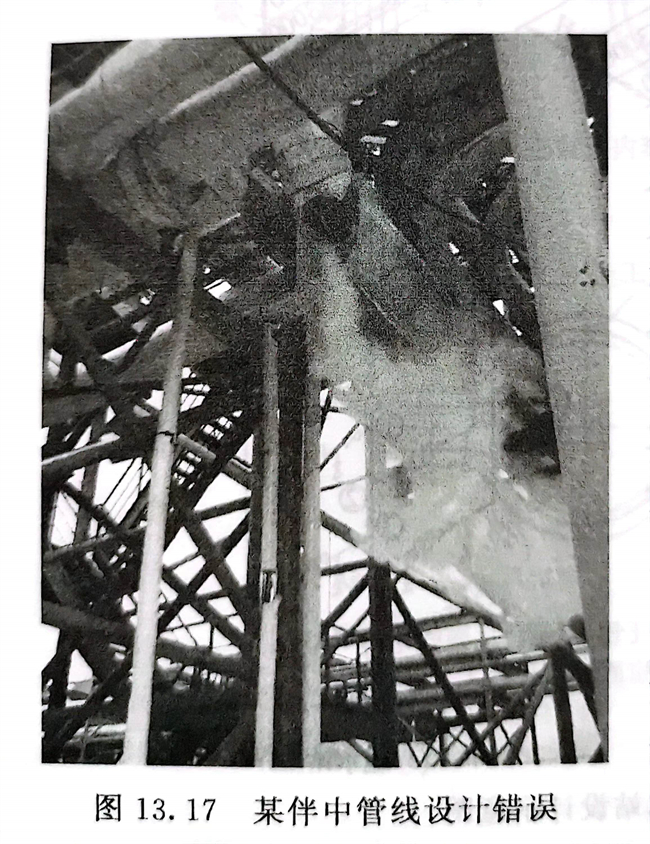

見(jian)圖13.17，某伴(ban)中管(guan)(guan)線在(zai)隔熱層內泄漏，究其原因(yin)是因(yin)為伴(ban)中管(guan)(guan)線在(zai)工藝管(guan)(guan)道上進(jin)行(xing)了固(gu)定，但沒有設計膨脹彎(wan)。配管(guan)(guan)設計文件內僅(jin)標(biao)(biao)示了伴(ban)中管(guan)(guan)線的(de)固(gu)定點(dian)，而(er)沒有標(biao)(biao)示伴(ban)中管(guan)(guan)線的(de)膨脹彎(wan)。
工(gong)程(cheng)應用：某伴熱站管線限流的設計錯誤
筆者(zhe)參(can)加某工程(cheng)評審時，發現設(she)(she)計(ji)人把所有(you)的熱水伴熱站供站的抽頭位置都增加了限(xian)流孔板(ban)，這是設(she)(she)計(ji)錯誤。
只有在某(mou)最(zui)短伴(ban)管的當量長度不宜小于最(zui)長伴(ban)管當量長度的70％時，才需(xu)在伴(ban)熱供水／供汽(qi)管切斷(duan)閥(fa)下游安(an)裝限流孔板或截止閥(fa)等措施，以保證(zheng)所有來(lai)自同一站的伴(ban)管有相似的壓(ya)降，以實現均(jun)勻(yun)流動(dong)。
