一、夾套管的分(fen)類

  夾(jia)套(tao)管(guan)是一種(zhong)具有雙(shuang)層套(tao)管(guan)結構的(de)(de)特(te)殊(shu)管(guan)道。管(guan)道外(wai)面套(tao)上同心(xin)的(de)(de)大(da)直徑套(tao)管(guan)，內管(guan)用(yong)(yong)于輸(shu)(shu)送(song)(song)工(gong)(gong)藝介質。用(yong)(yong)于保持管(guan)內輸(shu)(shu)送(song)(song)黏性(xing)流(liu)體、凝固性(xing)流(liu)體以(yi)及高熔點合(he)成液等(deng)流(liu)體的(de)(de)流(liu)動性(xing)能和溫度，防止輸(shu)(shu)送(song)(song)過程中(zhong)流(liu)體在管(guan)道中(zhong)凝結而設置的(de)(de)特(te)殊(shu)管(guan)道。因夾(jia)套(tao)管(guan)伴(ban)熱(re)具有特(te)殊(shu)性(xing)，在工(gong)(gong)業生產中(zhong)被(bei)廣泛應用(yong)(yong)。

  ①. 按套(tao)(tao)管內(nei)熱介質分類(lei)：熱水夾套(tao)(tao)、熱油夾套(tao)(tao)和蒸汽夾套(tao)(tao)，不同類(lei)型分別適用于不同的流體，設計(ji)原則是一樣的。

  ②. 按照管道的結構形式分類

   a. 全夾套(tao)(tao)。除法蘭連接部分外，所有管道組成件包括閥門在內(nei)均(jun)有夾套(tao)(tao)（即內(nei)管焊縫隱蔽(bi)型）。

   b.半夾(jia)套。除法蘭連接(jie)部分外，所有管(guan)道組成件包括(kuo)閥門在內(nei)均沒有夾(jia)套（即(ji)內(nei)管(guan)焊縫外露型）。

   c. 簡(jian)易夾套。僅直管部分有夾套，套管內不應有焊縫。

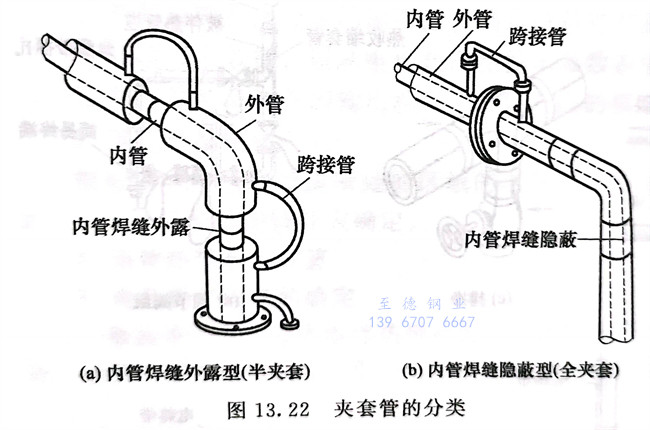

  夾套管的分(fen)類見圖13.22。

二、夾套管的選型設計(ji)

 夾套(tao)管的(de)設(she)計(ji)條(tiao)件應(ying)符(fu)合PID的(de)要求(qiu)。選型(xing)的(de)一般要求(qiu)如下。

   ①. 流體的凝固點在50～100℃的工(gong)藝管(guan)適宜采(cai)用內管(guan)焊縫“外露”型夾(jia)套管(guan)。

   ②. 流(liu)體的(de)凝固(gu)點高(gao)于(yu)100℃的(de)工藝管道宜采用內(nei)管焊縫“隱蔽(bi)”型(xing)夾套管。

   ③. 輸送有毒流體的工藝管(guan)道應(ying)采用內(nei)管(guan)焊縫(feng)“外露”型(xing)夾套管(guan)。

三、夾套管的(de)設計壓力

  ①. 夾套管(guan)的內管(guan)的外壓應為外管(guan)內的伴熱介質(zhi)的設計壓力。

  ②. 外(wai)管（包括端板）的內(nei)壓應為伴(ban)熱介質的設計壓力。

  ③. 壓力(li)設(she)計的溫度參數應取(qu)內管(guan)的工藝介質或外(wai)管(guan)內的伴熱介質的設(she)計溫度兩者中最高(gao)者。

四、夾套管柔(rou)性設(she)計(ji)的設(she)計(ji)溫度

  ①. 外(wai)管(guan)取伴熱介質的(de)操(cao)作溫度。

  ②. 內管(guan)取(qu)工(gong)藝介(jie)質或(huo)伴熱(re)介(jie)質的操(cao)作(zuo)溫度(du)兩者中最高者，也應校核(he)外(wai)管(guan)的環境溫度(du)和內管(guan)的工(gong)藝介(jie)質的操(cao)作(zuo)溫度(du)。

工程應用：三維配管(guan)軟(ruan)件(jian)內夾套管(guan)的設計

  三維配管(guan)軟件內夾(jia)套管(guan)的(de)設計，對于PDS系統(tong)，同(tong)(tong)一物理坐標處不允許出現兩條(tiao)管(guan)線中(zhong)心線，但夾(jia)套管(guan)內管(guan)、外管(guan)屬于中(zhong)心線重合的(de)情況，模(mo)型中(zhong)的(de)同(tong)(tong)一物理坐標處對內管(guan)外管(guan)同(tong)(tong)時建模(mo)，將被系統(tong)視為錯誤和碰撞，將影響管(guan)道空視圖的(de)生成(cheng)。未避免上述的(de)錯誤，將夾(jia)套內管(guan)和夾(jia)套外管(guan)分別建立到不同(tong)(tong)的(de)模(mo)型區(qu)內。

  在PDS后臺(tai)中(zhong)將工(gong)藝(yi)管道上的(de)夾套閥(fa)門、標準(zhun)閥(fa)門、法蘭、定位板、折流板、防沖(chong)刷板等部件在內(nei)管模型(xing)中(zhong)設(she)置為報告(gao)材料，而對應的(de)外管模型(xing)中(zhong)僅用于連接(jie)的(de)管道材料設(she)置為不報告(gao)材料，從(cong)而實現(xian)夾套內(nei)管和(he)(he)外管自動抽(chou)取ISO圖紙和(he)(he)導(dao)出準(zhun)確資料的(de)目的(de)。

工(gong)程應用：某(mou)水夾套管(guan)系(xi)統的(de)配(pei)管(guan)設(she)計

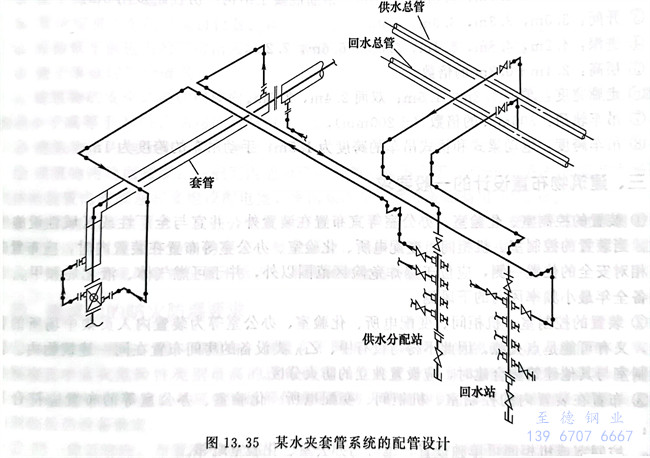

  某水夾套管(guan)系(xi)統的配管(guan)設計見圖13.35。
