馬氏體不銹(xiu)鋼同鐵素體(ti)不銹鋼和奧氏體不銹鋼的特性不同，馬氏體不銹鋼(gang)管(guan)加熱到臨界點以上，將遵循鐵碳合金相圖轉變為奧氏體，然后快速冷卻后將從奧氏體轉變成馬氏體，從而提高其強度、硬度、耐蝕性和抗氧化性。而且因為鋼中鉻含量高，淬透性好，回火時可以在較大范圍內調整其強度和韌性，因此馬氏體(ti)不銹鋼可以作結構鋼用，也可以作工具鋼和模具鋼用。

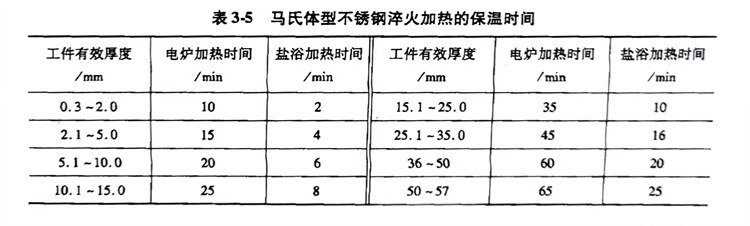

  馬氏(shi)(shi)(shi)體(ti)(ti)(ti)(ti)不(bu)銹鋼(gang)管(guan)的淬(cui)火(huo)加(jia)熱(re)溫(wen)(wen)度(du)(du)對淬(cui)火(huo)后鋼(gang)的硬(ying)(ying)度(du)(du)影響很(hen)大，一般來說(shuo)隨加(jia)熱(re)溫(wen)(wen)度(du)(du)的升高硬(ying)(ying)度(du)(du)增(zeng)加(jia)。淬(cui)火(huo)時(shi)(shi)，淬(cui)火(huo)加(jia)熱(re)溫(wen)(wen)度(du)(du)升到臨(lin)界(jie)點以(yi)上，使碳(tan)化(hua)物固溶(rong)到奧(ao)氏(shi)(shi)(shi)體(ti)(ti)(ti)(ti)中。在(zai)升溫(wen)(wen)使碳(tan)化(hua)物固溶(rong)時(shi)(shi)，碳(tan)擴散速度(du)(du)較慢，為得(de)到均(jun)勻(yun)的奧(ao)氏(shi)(shi)(shi)體(ti)(ti)(ti)(ti)組織，加(jia)熱(re)溫(wen)(wen)度(du)(du)一般要比臨(lin)界(jie)溫(wen)(wen)度(du)(du)高50℃以(yi)上，而且還必須(xu)有一定(ding)的保(bao)溫(wen)(wen)時(shi)(shi)間，以(yi)便(bian)使碳(tan)化(hua)物充分(fen)、均(jun)勻(yun)地溶(rong)解。馬氏(shi)(shi)(shi)體(ti)(ti)(ti)(ti)不(bu)銹鋼(gang)淬(cui)火(huo)加(jia)熱(re)保(bao)溫(wen)(wen)時(shi)(shi)間見表(biao)3-5。但是加(jia)熱(re)保(bao)溫(wen)(wen)時(shi)(shi)間過長、加(jia)熱(re)溫(wen)(wen)度(du)(du)過高，會(hui)使馬氏(shi)(shi)(shi)體(ti)(ti)(ti)(ti)組織不(bu)均(jun)勻(yun)，殘留奧(ao)氏(shi)(shi)(shi)體(ti)(ti)(ti)(ti)組織增(zeng)多。殘留奧(ao)氏(shi)(shi)(shi)體(ti)(ti)(ti)(ti)在(zai)加(jia)工和(he)使用(yong)時(shi)(shi)，會(hui)發(fa)(fa)生(sheng)馬氏(shi)(shi)(shi)體(ti)(ti)(ti)(ti)相變(bian)，從而造成工件(jian)的尺寸發(fa)(fa)生(sheng)變(bian)化(hua)。碳(tan)含量越高，殘留奧(ao)氏(shi)(shi)(shi)體(ti)(ti)(ti)(ti)量越多。

  馬(ma)氏(shi)體(ti)不銹鋼(gang)管是熱(re)(re)(re)裂紋(wen)敏感性鋼(gang)種，在(zai)低(di)溫(wen)(wen)時(shi)熱(re)(re)(re)導率低(di)，快速加(jia)(jia)熱(re)(re)(re)易(yi)產(chan)生(sheng)裂紋(wen)，因此(ci)在(zai)淬火(huo)加(jia)(jia)熱(re)(re)(re)大斷面和碳含量(liang)高的(de)材料時(shi)應該先預(yu)(yu)熱(re)(re)(re)，預(yu)(yu)熱(re)(re)(re)溫(wen)(wen)度為600～800℃，時(shi)間為1～3h，然后再快速升(sheng)溫(wen)(wen)。因為高溫(wen)(wen)加(jia)(jia)熱(re)(re)(re)時(shi)不銹鋼(gang)熱(re)(re)(re)導率變好(hao)(hao)，為減(jian)少高溫(wen)(wen)加(jia)(jia)熱(re)(re)(re)氧化也應在(zai)預(yu)(yu)熱(re)(re)(re)后迅(xun)速升(sheng)溫(wen)(wen)。Cr13型(xing)不銹鋼(gang)最好(hao)(hao)進行(xing)兩(liang)次(ci)預(yu)(yu)熱(re)(re)(re)（第(di)一(yi)次(ci)為550～670℃，第(di)二次(ci)為750～800℃）。

  馬氏(shi)體不銹鋼管(guan)在(zai)高溫加(jia)熱時，應注意防止表面(mian)脫(tuo)碳，一般應在(zai)帶有(you)保護氣氛的(de)電爐中(zhong)(zhong)加(jia)熱，有(you)條(tiao)件(jian)的(de)情況下最(zui)好在(zai)真空(kong)電爐中(zhong)(zhong)加(jia)熱。淬火和回火后還要進行機(ji)械加(jia)工的(de)工件(jian)允許在(zai)鹽浴爐中(zhong)(zhong)加(jia)熱。

  馬(ma)氏(shi)體(ti)不(bu)銹鋼管在(zai)高溫(wen)(wen)奧氏(shi)體(ti)化(hua)溫(wen)(wen)度保溫(wen)(wen)和高溫(wen)(wen)淬火(huo)后，因鋼內(nei)存在(zai)內(nei)應(ying)力大和脆化(hua)等問題，應(ying)及時進(jin)行回火(huo)，以免產生裂紋，并(bing)可獲得實用的綜合性能。
