為(wei)了(le)提高零(ling)件的(de)(de)使用(yong)壽命，人們對其(qi)進行了(le)硼(peng)(peng)氮(dan)共滲。滲硼(peng)(peng)后(hou)的(de)(de)零(ling)件既(ji)具有(you)滲硼(peng)(peng)層(ceng)的(de)(de)高硬度、高耐磨性和高耐熱性，同(tong)時滲層(ceng)又具有(you)較小的(de)(de)脆性，從(cong)而提高了(le)過渡(du)層(ceng)的(de)(de)強韌性，而且較單獨(du)滲硼(peng)(peng)層(ceng)更深，具有(you)更高的(de)(de)壓應力和更高的(de)(de)抗斷裂強度、塑性和韌性。

一、工藝1

 1. 復(fu)合(he)滲滲劑

   工業純高硼鐵(tie)、尿素(su)、SiC和氟硼酸鉀等。

 2. 設備

   復(fu)合滲(shen)容器可用碳(tan)鋼(gang)或不銹鋼(gang)焊成，可在RJX309型(xing)電(dian)阻(zu)爐和 SR-JX813型(xing)高(gao)溫電(dian)阻(zu)爐中進行。

 3. 復合滲工(gong)藝

   3Cr2W8V鋼模具的復合滲工藝為：加熱溫度570℃×3h+900℃×5h。。復合滲結束后，升溫1050℃保溫2h，油淬，550～650℃×2h 回火三次。

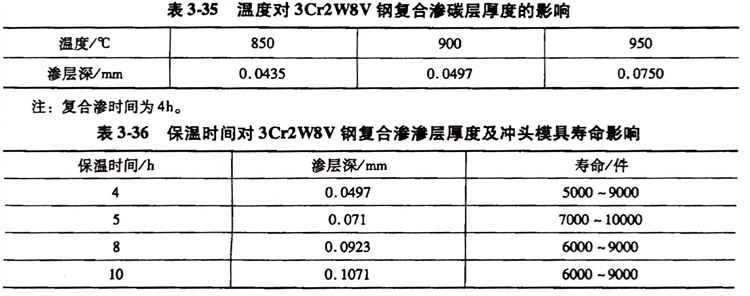

  復合滲溫(wen)度(du)和保溫(wen)時間對3Cr2W8V鋼滲層深度(du)的影(ying)響見表3-35和表3-36。

  復合滲后的硼化合物的硬度為1400～1800HV0.1，其表層組織主要是Fe₂B相，過渡層是碳的富集區，主要是Fe₃C相；氮的富集區主要是Fe₃N。零件的使用壽命有較大提高。

二、工藝2

 1. 復合滲(shen)滲(shen)劑

   （質量分數）5%B₄C+5%KBF₄+1%活性炭+0.5% NH₄Cl+5%(NH₂)₂CO，余為SiC。

 2. 工(gong)藝

   將(jiang)工件(jian)清(qing)洗(xi)干凈，烘干，裝入共滲箱(xiang)內(nei)。

   1Cr18Ni9Ti不銹鋼零件經580℃×3h+900℃×8h，爐冷至400℃出爐冷卻。

 3. 結果

   不銹鋼零件表層顯微硬度1553~1980 HV0.2，共滲層厚度0.05～0.08mm。表層組織為FeB +Fe₂B，次層為Fe₂B+α-Fe，第三層為Fe₂B+α-Fe+y-Fe。

  經硼氮(dan)共滲處理的1Cr18Ni9Ti不銹鋼(gang)零件的使用壽命提高1.5～2倍。
