高頻感(gan)應(ying)(ying)加熱表(biao)面淬火(huo)法是(shi)將工件(jian)放(fang)在由空心銅管繞(rao)制的感(gan)應(ying)(ying)器(qi)中，然后(hou)向感(gan)應(ying)(ying)器(qi)通入一定頻率的交流(liu)電(dian)，以產生(sheng)交變磁場，使工件(jian)內產生(sheng)頻率相同的感(gan)應(ying)(ying)電(dian)流(liu)，使工件(jian)表(biao)面加熱到淬火(huo)溫度，而心部(bu)溫度仍接(jie)近(jin)于(yu)室(shi)溫，隨后(hou)噴冷卻(que)介質或把加熱后(hou)的工件(jian)放(fang)入冷卻(que)介質中快(kuai)速冷卻(que)，就能(neng)達到工件(jian)表(biao)面加熱淬火(huo)的目的。
高頻(pin)感(gan)應加熱(re)表面淬(cui)火(huo)(huo)(huo)是我國機(ji)械行(xing)業中較普(pu)遍應用的表面淬(cui)火(huo)(huo)(huo)方(fang)法(fa)。高頻(pin)感(gan)應加熱(re)表面淬(cui)火(huo)(huo)(huo)對工(gong)(gong)件的原始(shi)組織有一定要求，應預正火(huo)(huo)(huo)或調質處理，以使工(gong)(gong)件基體有較好的綜合力(li)學性(xing)能(neng)。高頻(pin)感(gan)應表面加 熱(re)淬(cui)火(huo)(huo)(huo)后的工(gong)(gong)件需進行(xing)低溫回火(huo)(huo)(huo)，以降低淬(cui)火(huo)(huo)(huo)產(chan)生的內應力(li)。
高頻(pin)感應加熱表面淬火是(shi)一種先進的熱處理方(fang)法，它的特點是(shi)加熱速度(du)快(kuai)、淬火組織細、硬度(du)比普通淬火高2～3HRC，耐磨性提高，表面氧化，脫碳極微。
以極大密(mi)度(du)(du)的(de)能量(liang)(>103W/c㎡)瞬時(shi)供給被處(chu)理(li)(li)(li)工(gong)件的(de)表(biao)面，使其發生(sheng)(sheng)相變硬化，熔化快(kuai)速凝(ning)固(gu)和表(biao)面合金化效果的(de)熱處(chu)理(li)(li)(li)稱高(gao)(gao)密(mi)度(du)(du)能（也(ye)稱高(gao)(gao)能密(mi)度(du)(du)）加(jia)熱熱處(chu)理(li)(li)(li)，也(ye)稱沖擊(ji)熱處(chu)理(li)(li)(li)法，沖擊(ji)熱處(chu)理(li)(li)(li)也(ye)可以靠(kao)高(gao)(gao)頻(pin)感(gan)(gan)應(ying)加(jia)熱法來實現。高(gao)(gao)頻(pin)脈(mo)(mo)沖感(gan)(gan)應(ying)加(jia)熱時(shi)，發生(sheng)(sheng)器(qi)容量(liang)越大，脈(mo)(mo)沖加(jia)熱時(shi)間越短，電(dian)頻(pin)越高(gao)(gao)，淬(cui)硬層越淺。沖擊(ji)感(gan)(gan)應(ying)加(jia)熱時(shi)的(de)電(dian)頻(pin)率(lv)(lv)高(gao)(gao)達27.12MHz，此時(shi)的(de)淬(cui)硬層深度(du)(du)可達0.1mm。當發生(sheng)(sheng)器(qi)功率(lv)(lv)為10kW時(shi)，可發出1MW功率(lv)(lv)的(de)脈(mo)(mo)沖。金屬表(biao)面停止加(jia)熱后，靠(kao)其未加(jia)熱部分的(de)熱傳導來冷(leng)卻(que)，達到淬(cui)硬目(mu)的(de)。感(gan)(gan)應(ying)器(qi)可用圓(yuan)形(xing)或(huo)扁平截面的(de)銀絲或(huo)銅絲。當脈(mo)(mo)沖次數在(zai)4次/s以下時(shi)，無需對感(gan)(gan)應(ying)器(qi)通(tong)水冷(leng)卻(que)。
采用高頻脈沖加(jia)(jia)熱表面淬(cui)火(huo)后(hou)，零件加(jia)(jia)熱的(de)時間越(yue)短，淬(cui)硬層(ceng)深度(du)越(yue)淺，熱處理后(hou)變(bian)形(xing)更小。

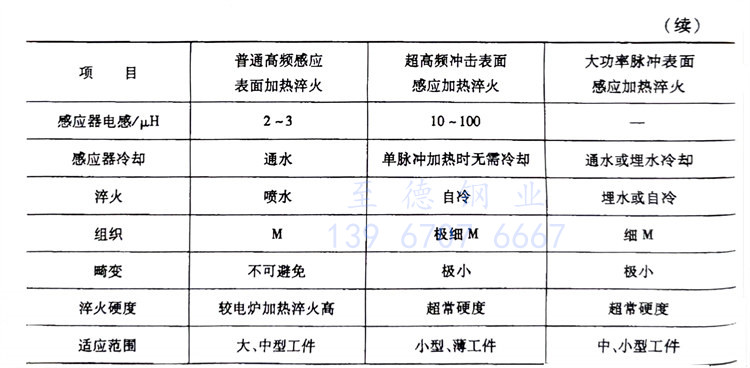

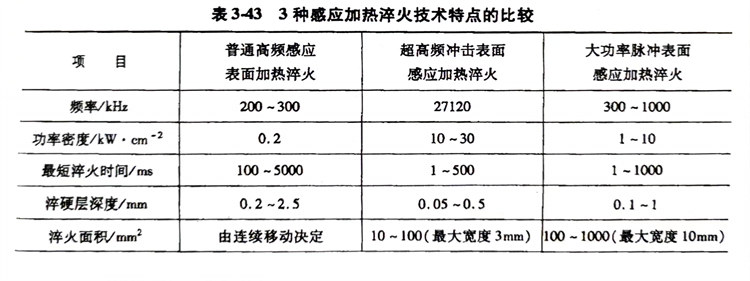

高(gao)(gao)頻感(gan)(gan)(gan)應(ying)加熱(re)向著(zhu)超高(gao)(gao)沖擊淬火(huo)和(he)大功(gong)率(lv)脈沖感(gan)(gan)(gan)應(ying)加熱(re)淬火(huo)的方向發展。表3-43是(shi)普通高(gao)(gao)頻感(gan)(gan)(gan)應(ying)表面加熱(re)淬火(huo)、超高(gao)(gao)頻沖擊表面感(gan)(gan)(gan)應(ying)加熱(re)淬火(huo)、大功(gong)率(lv)脈沖表面感(gan)(gan)(gan)應(ying)加熱(re)淬火(huo)的技術(shu)特點比較。
