鉻鎳奧氏體不銹鋼管用于耐蝕的工作環境下，其使用溫度在常溫或不太高的溫度下（350℃以下），對于接頭的要求主要是耐蝕性，接頭的力學性能，如塑性和韌性都能滿足要求。

 若(ruo)用(yong)于高溫環境，作為熱強鋼或在低(di)溫下(xia)工作時，則應注意低(di)溫脆化和(he)高溫脆化問題。

1. 奧氏體鋼焊縫的(de)低(di)溫脆化

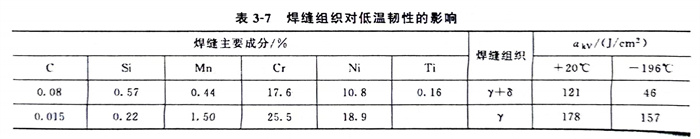

  對低(di)溫韌性有特殊(shu)要求時、通(tong)常選用18-8 不銹鋼管(guan)，此(ci)時，應注意焊縫的組織狀態對低(di)溫韌性影響很大，如表(biao)3-7所示。從(cong)表(biao)3-7可(ke)以看(kan)出，一般不能采用γ＋δ雙(shuang)相(xiang)組織，而應采用單γ組織的焊縫金屬(shu)。

2. 奧(ao)氏體焊縫的(de)高溫脆化

  奧氏體焊縫中含有較多鐵素體化元素或較多。相時，都會引起顯著的高溫脆化現象。加熱溫度越高并且加熱時間越長，脆化越嚴重。例如含25％。相的1Cr18Ni10VNb焊縫，焊態時的akv為83.5J／c㎡；在650℃加熱2小時后，akv為70.5J／c㎡；在650℃加熱200h后，akv只有12.8J／c㎡；在750℃加熱2h后，akv為有24.5J／c㎡。所以，長期在高溫下工作的焊縫金屬中所含的。相要小于5％。含量較多的。相引起脆化的原因，一般認為是δ→σ。的結果。有的研究表明：在晶粒內部沉淀析出。相的有害作用較小，而晶界上沉淀的。相有害作用較大。另外，單向γ焊縫也會析出σ相。因此一旦出現。相，脆化就比較嚴重。這時，如果出現σ相，可加熱到1050～1100℃保溫1h后水淬，大部分。相可重新溶解到奧氏體中去，可改善其塑性和韌性。

  綜上所(suo)述，奧(ao)氏體不銹鋼管焊接接頭的力學性能(neng)一般是(shi)可以滿足要求的，只是(shi)在高溫(wen)或(huo)低溫(wen)下工作(zuo)時要注(zhu)意(yi)脆化問題(ti)。
