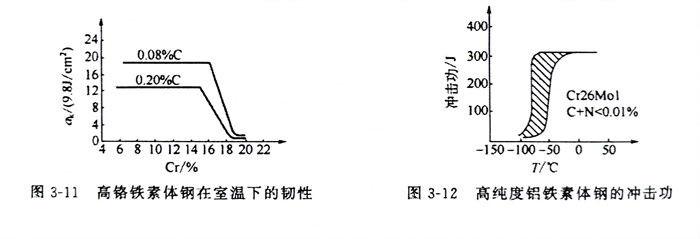

鐵素體鋼焊接時的主要問題之一，是近縫區晶粒急劇長大而引起的脆化。鐵素體(ti)鋼加熱時沒有相轉變發生，這種晶粒粗化現象也不可能通過熱處理來改善，因而會造成明顯脆化的后果。同時由于高鉻鐵素體鋼室溫下韌性很低（見圖3-11），很容易在接頭上產生裂紋。
高純度(du)的(de)高鉻鐵素(su)體(ti)鋼有優秀(xiu)的(de)耐應力腐(fu)蝕開裂(lie)性能(neng)，而且純度(du)提高后(hou)缺口(kou)敏感性并不(bu)很大，室溫及低溫下的(de)韌性顯著(zhu)提高，如圖3-12所示。因而焊(han)接時的(de)裂(lie)紋傾向可顯著(zhu)降低。可見，盡量限制鋼和焊(han)縫中的(de)碳、氮等雜質含量，可以顯著(zhu)改(gai)善可焊(han)性。
