在壓力容器焊接生產中，通常會遇到不同鋼種相互焊接的問題，即異種鋼焊接。如復合鋼板壓力容器的焊接、容器不銹鋼襯里塞焊、換熱器的換熱管與管板不同鋼種的焊接等。

1. 隔(ge)離層堆焊(han)法

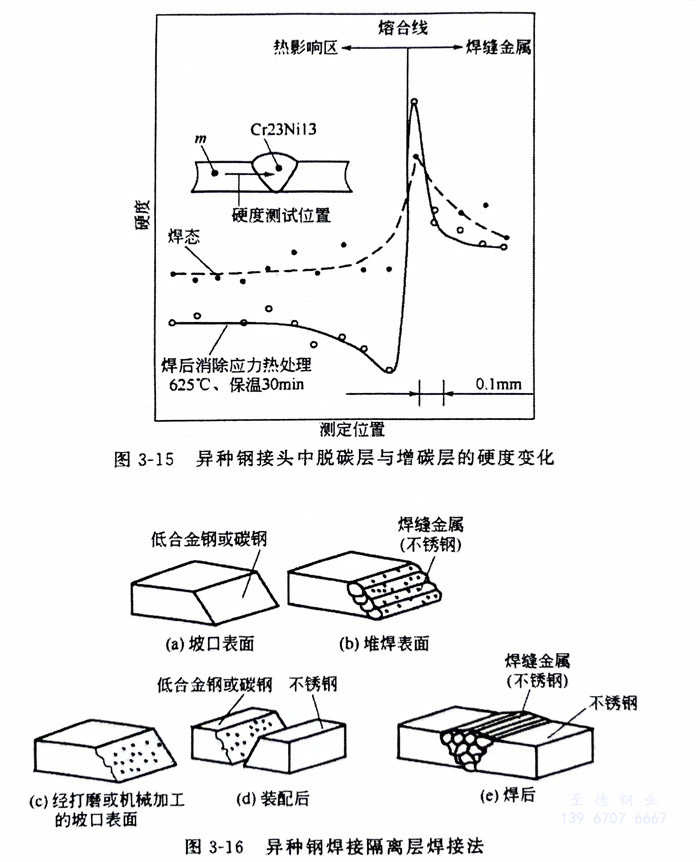

  異(yi)種鋼(gang)(gang)焊(han)接(jie)(jie)(jie)時，采(cai)用隔(ge)離(li)層(ceng)(ceng)堆焊(han)法，目的(de)是防止形(xing)成(cheng)凝固(gu)過渡層(ceng)(ceng)。如(ru)在(zai)珠光(guang)體(ti)(ti)鋼(gang)(gang)與奧(ao)氏(shi)體(ti)(ti)鋼(gang)(gang)焊(han)接(jie)(jie)(jie)時，可先在(zai)珠光(guang)體(ti)(ti)鋼(gang)(gang)側的(de)坡口上堆焊(han)一層(ceng)(ceng)Cr25Ni13類(lei)型的(de)奧(ao)氏(shi)體(ti)(ti)金屬隔(ge)離(li)層(ceng)(ceng)。然后檢(jian)查隔(ge)離(li)層(ceng)(ceng)無(wu)缺陷后，再焊(han)接(jie)(jie)(jie)正式焊(han)縫金屬，這樣奧(ao)氏(shi)體(ti)(ti)鋼(gang)(gang)與隔(ge)離(li)層(ceng)(ceng)間的(de)連(lian)接(jie)(jie)(jie)就(jiu)為奧(ao)氏(shi)體(ti)(ti)鋼(gang)(gang)之間的(de)焊(han)接(jie)(jie)(jie)、所以(yi)較易(yi)焊(han)接(jie)(jie)(jie)，其焊(han)接(jie)(jie)(jie)方法如(ru)圖(tu)3-16所示。

  為防(fang)止出現碳遷移現象，同樣可(ke)采用(yong)隔(ge)離(li)(li)(li)層(ceng)(ceng)堆(dui)焊(han)(han)(han)，通(tong)常首先(xian)在低合金鋼或珠光體(ti)(ti)鋼一(yi)側坡(po)口上用(yong)釩、鈮、鈦(tai)含量較(jiao)高(gao)的焊(han)(han)(han)接材(cai)料(liao)堆(dui)焊(han)(han)(han)第一(yi)層(ceng)(ceng)隔(ge)離(li)(li)(li)層(ceng)(ceng)，然后再用(yong)相應的奧氏(shi)體(ti)(ti)焊(han)(han)(han)接材(cai)料(liao)堆(dui)焊(han)(han)(han)第二(er)層(ceng)(ceng)隔(ge)離(li)(li)(li)層(ceng)(ceng)。堆(dui)焊(han)(han)(han)隔(ge)離(li)(li)(li)層(ceng)(ceng)時，應盡可(ke)能采用(yong)小電流，快速施焊(han)(han)(han)。最后，第二(er)層(ceng)(ceng)隔(ge)離(li)(li)(li)層(ceng)(ceng)與(yu)奧氏(shi)體(ti)(ti)鋼焊(han)(han)(han)接成為奧氏(shi)體(ti)(ti)鋼與(yu)奧氏(shi)體(ti)(ti)鋼之間的焊(han)(han)(han)接。

  除上(shang)述情況外，在特殊(shu)條件下，也可采(cai)用純鎳焊接材(cai)料先在低合(he)金鋼(gang)或珠光體(ti)鋼(gang)坡(po)口面上(shang)堆焊隔(ge)離層，然后進行隔(ge)離層與(yu)奧(ao)氏(shi)體(ti)鋼(gang)之間的焊接。

2. 直接(jie)施焊法

  采用(yong)高合金焊接(jie)(jie)材料直接(jie)(jie)焊接(jie)(jie)珠(zhu)光體鋼與奧氏體鋼。焊接(jie)(jie)時應注意珠(zhu)光體鋼坡口(kou)面熔深應盡(jin)量小(xiao)，選擇合適的焊接(jie)(jie)材料，避(bi)免焊縫產生裂紋。該方法的焊接(jie)(jie)質量難控制，不(bu)常用(yong)。

3. 過渡區的應用

  過渡(du)(du)區的(de)(de)利(li)用，主要目(mu)的(de)(de)是防止(zhi)碳遷移現象的(de)(de)產生(sheng)和(he)簡化(hua)現場施(shi)(shi)焊(han)(han)工藝。選用釩、鈦、鈮含量(liang)較高(gao)的(de)(de)珠(zhu)(zhu)(zhu)光(guang)體(ti)鋼(gang)作為(wei)過渡(du)(du)區，首先(xian)(xian)與原珠(zhu)(zhu)(zhu)光(guang)體(ti)鋼(gang)焊(han)(han)接(jie)，即珠(zhu)(zhu)(zhu)光(guang)體(ti)鋼(gang)與珠(zhu)(zhu)(zhu)光(guang)體(ti)鋼(gang)焊(han)(han)接(jie)，然(ran)(ran)后再(zai)與奧(ao)氏(shi)體(ti)鋼(gang)焊(han)(han)接(jie)。過渡(du)(du)區與奧(ao)氏(shi)體(ti)鋼(gang)焊(han)(han)接(jie)可采(cai)用上述(shu)的(de)(de)隔(ge)離層堆焊(han)(han)和(he)直接(jie)施(shi)(shi)焊(han)(han)法等。同樣，在(zai)條件允許的(de)(de)情況下，先(xian)(xian)在(zai)車間(jian)用隔(ge)離層堆焊(han)(han)法焊(han)(han)成一(yi)個短的(de)(de)珠(zhu)(zhu)(zhu)光(guang)體(ti)與奧(ao)氏(shi)體(ti)鋼(gang)的(de)(de)異質(zhi)焊(han)(han)接(jie)接(jie)頭作為(wei)過渡(du)(du)區，然(ran)(ran)后在(zai)施(shi)(shi)工現場用小異質(zhi)過渡(du)(du)區與珠(zhu)(zhu)(zhu)光(guang)體(ti)鋼(gang)和(he)奧(ao)氏(shi)體(ti)鋼(gang)焊(han)(han)接(jie)，變成為(wei)同質(zhi)焊(han)(han)接(jie)，提高(gao)生(sheng)產率，易于保(bao)證(zheng)焊(han)(han)接(jie)質(zhi)量(liang)。
