一、由于設備布置(zhi)或其他因素使管道系統的幾(ji)何形狀受到限制，補(bu)償能(neng)力不能(neng)滿足要求時，應在管道系統的適當位置(zhi)安裝(zhuang)補(bu)償器(qi)。

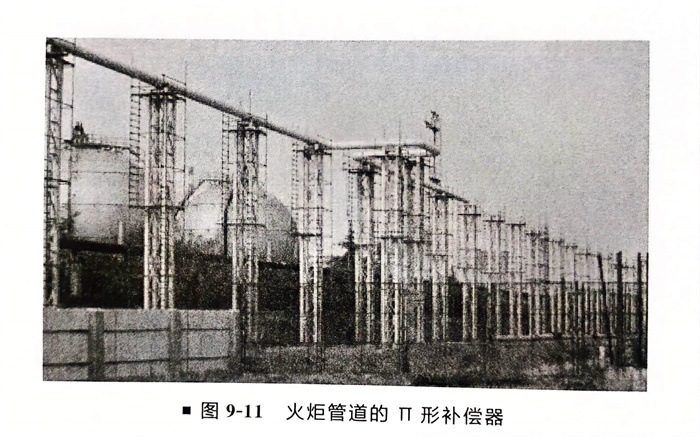

根據補(bu)(bu)償(chang)器(qi)的(de)(de)形(xing)(xing)成(cheng)可(ke)以將其分為(wei)兩(liang)類(lei)：一類(lei)是由于工(gong)藝需要在布置管道時自(zi)然(ran)形(xing)(xing)成(cheng)的(de)(de)彎(wan)曲(qu)管段，稱(cheng)為(wei)自(zi)然(ran)補(bu)(bu)償(chang)器(qi)，如L形(xing)(xing)補(bu)(bu)償(chang)器(qi)、Z形(xing)(xing)補(bu)(bu)償(chang)器(qi)（圖(tu)9-9）、II形(xing)(xing)補(bu)(bu)償(chang)器(qi)（圖(tu)9-10、圖(tu)9-11）；另一類(lei)是專門設置用于吸收管道熱(re)膨脹的(de)(de)彎(wan)曲(qu)管段或伸縮裝置，稱(cheng)為(wei)人工(gong)補(bu)(bu)償(chang)器(qi)，如波紋式補(bu)(bu)償(chang)器(qi)、填料函式補(bu)(bu)償(chang)器(qi)等。

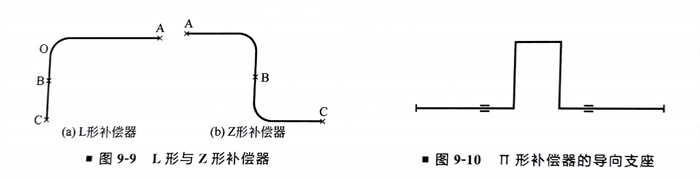

如(ru)自然補償的(de)形式為L形，則需考慮(lv)其中較短(duan)管(guan)［圖(tu)9-9（a）中OB管(guan)段］是否有足夠的(de)吸(xi)收管(guan)系(xi)熱膨(peng)脹的(de)能力，如(ru)OB管(guan)段的(de)長度不夠，則應加長至(zhi)C或重新(xin)考慮(lv)管(guan)線(xian)布置，以免發生管(guan)系(xi)因彎(wan)曲過度而破壞。
如(ru)自(zi)然補償的形(xing)式為(wei)(wei)Z形(xing)，則不應在Z形(xing)管道中B處［圖9-9（b）］加(jia)以固定使之成為(wei)(wei)兩(liang)(liang)個L形(xing)（AB和AC），即只需在兩(liang)(liang)端（A、C）加(jia)以固定保持Z形(xing)。
管道在自然補(bu)償(chang)時如選用立體形方式(shi)，則較平面(mian)形的補(bu)償(chang)效果更好。
二、補(bu)償器(qi)的選(xuan)用和(he)布置規定(ding)如(ru)下。
a. Ⅱ形(xing)補(bu)(bu)償(chang)(chang)器(qi)結構(gou)簡單、運(yun)行可靠、投資(zi)少，應優(you)先選(xuan)用。Ⅱ形(xing)補(bu)(bu)償(chang)(chang)器(qi)宜設(she)置在兩固定點中(zhong)部，為(wei)防止(zhi)管(guan)道橫向位移(yi)過大，應在Ⅱ形(xing)補(bu)(bu)償(chang)(chang)器(qi)兩側設(she)置導(dao)向架。導(dao)向支座與(yu)Ⅱ形(xing)補(bu)(bu)償(chang)(chang)器(qi)管(guan)端的距(ju)離一般取(qu)管(guan)徑的30～40倍。
b. Ⅱ形(xing)補償(chang)器與固定點(dian)的距(ju)離不宜小于兩固定點(dian)間距(ju)的1/3。
c. 管(guan)(guan)道布置受限制時，在(zai)設計壓(ya)(ya)力(li)和輸送介質允許的(de)情況下可選用(yong)金屬波紋(wen)管(guan)(guan)補償器。波形(xing)式(shi)補償器補償能力(li)大、占地小(xiao)，但制造較為復雜(za)，價格高，適用(yong)于低(di)壓(ya)(ya)大直徑管(guan)(guan)道。
波紋式補(bu)償(chang)器是用3～4mm厚的(de)金屬(shu)薄片制成的(de)，它利用金屬(shu)本(ben)身的(de)彈性(xing)伸縮(suo)來(lai)吸(xi)收管(guan)線的(de)熱膨脹，每個波紋可吸(xi)收5～15mm的(de)膨脹量。它的(de)優點是體積小、結(jie)構嚴密(mi)。但(dan)是為了(le)防(fang)止補(bu)償(chang)器本(ben)身產(chan)生縱向彎(wan)曲(qu)，補(bu)償(chang)器不能做得太長，每個補(bu)償(chang)器的(de)波紋總數一(yi)般不得超過6個。這使補(bu)償(chang)器的(de)補(bu)償(chang)能力受到限制。這類補(bu)償(chang)器僅用在內(nei)壓小于(yu)0.7MPa的(de)管(guan)道上。
d. 布(bu)置無約束(shu)金屬波紋管補償器應符合下列要求。
1. 兩個固定支(zhi)座(zuo)間僅能布置一個補償器。
2. 固定支座必須具(ju)有足(zu)夠的強度(du)，以承受內壓推力的作用。
3. 對管(guan)道必須(xu)進行嚴格保(bao)護，尤(you)其是靠(kao)近(jin)補(bu)償器(qi)的(de)(de)(de)部位應設置導向架(jia)，第一個導向支(zhi)架(jia)與補(bu)償器(qi)的(de)(de)(de)距(ju)離(li)應小于(yu)或等于(yu)4倍公稱直徑(jing)，第二個導向支(zhi)架(jia)與第一個導向支(zhi)架(jia)的(de)(de)(de)距(ju)離(li)應小于(yu)或等于(yu)14倍公稱直徑(jing)，以(yi)防止管(guan)道有(you)彎曲和徑(jing)向偏移造(zao)成補(bu)償器(qi)的(de)(de)(de)破壞。
e. 布置帶(dai)約(yue)束的金屬波紋管補償器應符合應力計算的要求。
f. 套管式、球形補償器因填料容易松(song)弛、發生泄漏，對可(ke)燃介質管道和(he)有毒(du)介質管道嚴(yan)禁選用（采用自(zi)然沉降(jiang)地基的(de)儲(chu)罐，存(cun)在后(hou)期的(de)沉降(jiang)量，其管應采用金屬軟管）。
③. 儲(chu)罐(guan)前的(de)管道當地震烈(lie)度大于或等(deng)于7度、有不(bu)均勻沉陷(xian)，且公稱(cheng)直(zhi)徑大于或等(deng)于150mm時，應(ying)設置儲(chu)罐(guan)抗(kang)震用金屬軟(ruan)管。金屬軟(ruan)管的(de)直(zhi)徑不(bu)應(ying)小于儲(chu)罐(guan)進出口的(de)直(zhi)徑。金屬軟(ruan)管應(ying)布置在靠近儲(chu)罐(guan)壁的(de)第(di)一道閥門和第(di)二道閥門之間(jian)。
