可變(bian)彈(dan)簧(huang)支(zhi)吊(diao)架的(de)核心部件是(shi)一個被控制的(de)圓(yuan)(yuan)柱彈(dan)簧(huang)，當被支(zhi)承管道發生(sheng)豎向(xiang)位移時，會帶動圓(yuan)(yuan)柱彈(dan)簧(huang)的(de)控制板使彈(dan)簧(huang)被壓縮(suo)或被拉長。

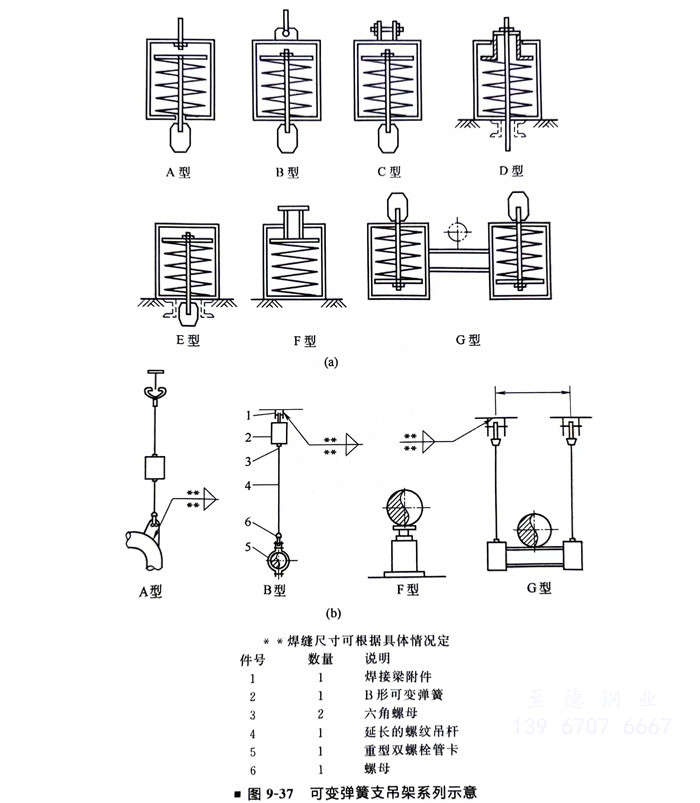

國家標(biao)準GB 10182共給出(chu)了A、B、C、D、E、F、G七種標(biao)準形式，與HG/T 20644標(biao)準是一(yi)致的，如圖9-37所示：A型(xing)(xing)(xing)為上(shang)螺紋(wen)懸吊(diao)型(xing)(xing)(xing)；B型(xing)(xing)(xing)為單耳(er)懸吊(diao)型(xing)(xing)(xing)；C型(xing)(xing)(xing)為雙耳(er)懸吊(diao)型(xing)(xing)(xing)；D型(xing)(xing)(xing)為上(shang)調節(jie)擱(ge)(ge)置(zhi)型(xing)(xing)(xing)；E型(xing)(xing)(xing)為下(xia)調節(jie)擱(ge)(ge)置(zhi)型(xing)(xing)(xing)；F型(xing)(xing)(xing)為支承擱(ge)(ge)置(zhi)型(xing)(xing)(xing)；G型(xing)(xing)(xing)為并聯懸吊(diao)型(xing)(xing)(xing)。它(ta)們的適用(yong)情況(kuang)分(fen)述如下(xia)。
A、B、C三種形(xing)式均為懸吊型可(ke)變彈簧吊架(jia)，上(shang)端通(tong)過吊桿與生根部件相連(lian)(lian)(lian)，下端則(ze)通(tong)過可(ke)調螺母和吊桿與附(fu)管部件相連(lian)(lian)(lian)。三者所不同的(de)是上(shang)端與吊桿的(de)連(lian)(lian)(lian)接方式不同。
D型(xing)(xing)和E型(xing)(xing)為擱置(zhi)型(xing)(xing)可變彈簧吊架，即其底(di)座(zuo)擱置(zhi)于支承梁或平臺梁的(de)上面，下端(duan)則(ze)通過可調螺母和吊桿與(yu)附管部件相(xiang)連。與(yu)A、B、C三種形式相(xiang)比(bi)(bi)，D型(xing)(xing)、E型(xing)(xing)更容易(yi)使操作人員接近，以(yi)便從彈簧支吊架的(de)刻度(du)指(zhi)示板上了解(jie)支承點的(de)位(wei)移情況，并與(yu)計算值(zhi)進行(xing)對(dui)比(bi)(bi)。D型(xing)(xing)和E型(xing)(xing)僅僅是(shi)吊桿與(yu)彈簧連接的(de)方式不同(tong)，前者(zhe)(zhe)便于隨(sui)時(shi)調節彈簧荷(he)載(zai)，而后(hou)者(zhe)(zhe)則(ze)對(dui)防止(zhi)雨水(shui)進入彈簧支架有利(li)。
F型(xing)為支(zhi)托型(xing)可(ke)變(bian)彈(dan)簧支(zhi)架(jia)，它與(yu)前面幾種吊架(jia)形式相比剛性較(jiao)大(da)，但當(dang)管(guan)道在支(zhi)承點同(tong)時(shi)(shi)有橫(heng)向位(wei)(wei)移時(shi)(shi)，會因摩擦力的(de)作用(yong)使它發生(sheng)傾斜甚至失穩。為此，一些生(sheng)產(chan)廠則(ze)開發出了帶(dai)滾輪的(de)支(zhi)托型(xing)可(ke)變(bian)彈(dan)簧支(zhi)架(jia)，當(dang)管(guan)子(zi)在支(zhi)承點的(de)橫(heng)向位(wei)(wei)移大(da)于6mm時(shi)(shi)，應考(kao)慮選用(yong)帶(dai)滾輪的(de)支(zhi)托型(xing)可(ke)變(bian)彈(dan)簧支(zhi)架(jia)。
G型為(wei)并聯懸吊(diao)型可變(bian)彈(dan)簧吊(diao)架，它常用于生根條件不太合適，或彈(dan)簧承載過大(da)而(er)需要并聯設置時。當然，選(xuan)用A～E中任何(he)一種的兩個可變(bian)彈(dan)簧支吊(diao)架并聯也可以，應視方便而(er)定。
可(ke)變彈(dan)簧支吊架標(biao)準(zhun)系列中都給出(chu)了(le)它們(men)的對應關系數據表(biao)(biao)，選用時查表(biao)(biao)即(ji)可(ke)。
當管系(xi)中某(mou)點的(de)垂直位移(yi)量較大時(shi)，從(cong)標(biao)準(zhun)彈簧(huang)支(zhi)吊(diao)架表中可(ke)能(neng)(neng)已選不到合適的(de)彈簧(huang)支(zhi)吊(diao)架，即要么找不到最大工(gong)作位移(yi)能(neng)(neng)滿足(zu)荷(he)載要求(qiu)的(de)標(biao)準(zhun)系(xi)列，要么因剛度(du)較大而(er)使荷(he)載變(bian)化率超出標(biao)準(zhun)要求(qiu)，此時(shi)可(ke)考(kao)慮采用串(chuan)聯(lian)(lian)可(ke)變(bian)彈簧(huang)支(zhi)吊(diao)架。如果彈簧(huang)支(zhi)吊(diao)點的(de)垂直位移(yi)比(bi)較大，選用兩個可(ke)變(bian)彈簧(huang)串(chuan)聯(lian)(lian)仍不能(neng)(neng)滿足(zu)要求(qiu)時(shi)，可(ke)以串(chuan)聯(lian)(lian)更多(duo)的(de)可(ke)變(bian)彈簧(huang)，但此時(shi)應考(kao)慮是(shi)否改(gai)用恒力(li)彈簧(huang)更合適。
當管道支(zhi)(zhi)(zhi)承(cheng)點的(de)(de)荷載(zai)超出標準可變彈(dan)(dan)簧支(zhi)(zhi)(zhi)吊架(jia)(jia)(jia)的(de)(de)最大允許荷載(zai)時(shi)，或(huo)者(zhe)受支(zhi)(zhi)(zhi)承(cheng)條件(jian)（如(ru)豎(shu)管支(zhi)(zhi)(zhi)承(cheng)）、生根(gen)條件(jian)等(deng)限制不宜采用單個(ge)可變彈(dan)(dan)簧支(zhi)(zhi)(zhi)吊架(jia)(jia)(jia)進行支(zhi)(zhi)(zhi)承(cheng)時(shi)，可選(xuan)用兩個(ge)或(huo)兩個(ge)以上(shang)的(de)(de)可變彈(dan)(dan)簧支(zhi)(zhi)(zhi)吊架(jia)(jia)(jia)并聯(lian)支(zhi)(zhi)(zhi)承(cheng)。
可(ke)變(bian)彈(dan)簧(huang)(huang)(huang)(huang)支(zhi)吊架串聯(lian)(lian)安(an)裝(zhuang)時，應選用最大(da)荷載相(xiang)同(tong)的(de)(de)彈(dan)簧(huang)(huang)(huang)(huang)，每個(ge)彈(dan)簧(huang)(huang)(huang)(huang)的(de)(de)壓縮量應按其(qi)工作位移(yi)范圍比例(li)進(jin)行(xing)分配。可(ke)變(bian)彈(dan)簧(huang)(huang)(huang)(huang)支(zhi)吊架并(bing)聯(lian)(lian)安(an)裝(zhuang)時，應選用同(tong)一型號的(de)(de)彈(dan)簧(huang)(huang)(huang)(huang)，每個(ge)彈(dan)簧(huang)(huang)(huang)(huang)承受的(de)(de)荷載應按并(bing)聯(lian)(lian)彈(dan)簧(huang)(huang)(huang)(huang)個(ge)數平均(jun)分配。
