工程實例一(yi)

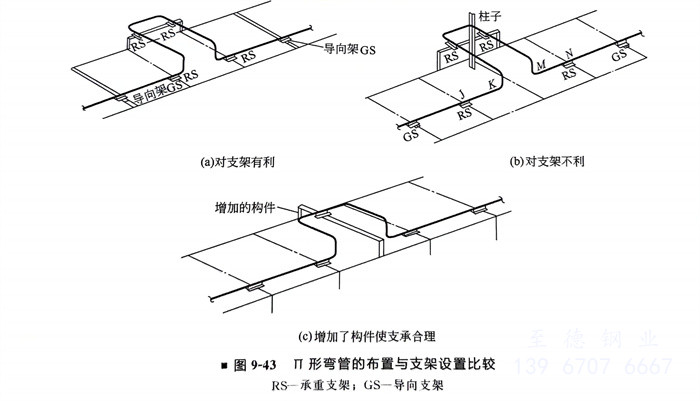

  Ⅱ形(xing)彎管(guan)的(de)布置與支架設置的(de)比(bi)較（圖9-43）

  圖9-43（a）優于圖9-43（b），因在圖9-43（b）中JK及(ji)MN管(guan)段太長，管(guan)道易(yi)下垂。

工程(cheng)實(shi)例二(er)

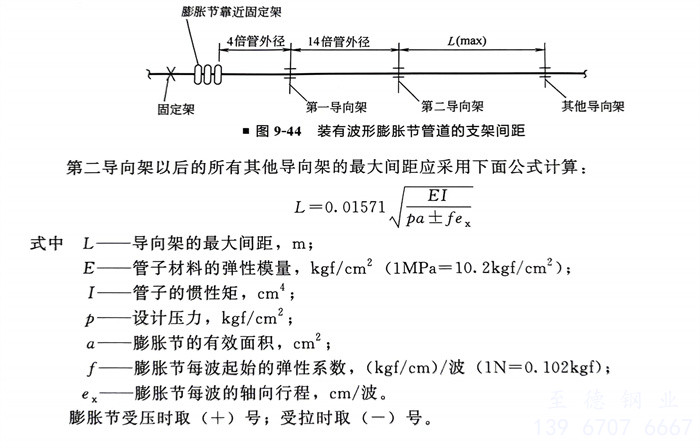

  裝(zhuang)有波形(xing)膨脹節(jie)管道(dao)的支架間距(ju)（圖(tu)9-44）

  根據美國(guo)膨脹(zhang)節(jie)制(zhi)造商(shang)協會(hui)EJMA的標準，裝有(you)波形膨脹(zhang)節(jie)的管道(dao)，支(zhi)架的設(she)置(zhi)應按圖(tu)9-44所示(shi)。

工程實(shi)例三

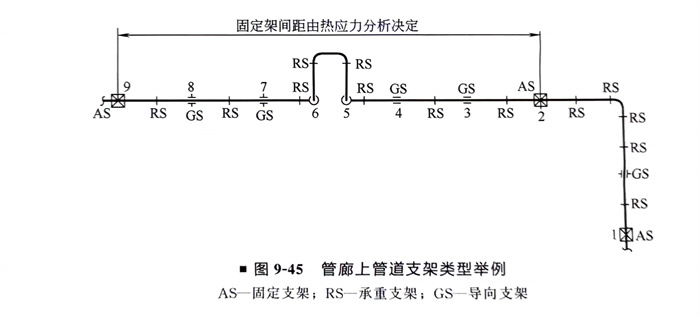

  管(guan)廊(lang)上管(guan)道的支架(jia)（圖9-45）

   ①. 管(guan)(guan)(guan)(guan)(guan)廊(lang)上管(guan)(guan)(guan)(guan)(guan)道(dao)支(zhi)架(jia)的(de)間(jian)(jian)距(ju)(ju)，受到管(guan)(guan)(guan)(guan)(guan)廊(lang)結構的(de)梁(liang)及柱間(jian)(jian)距(ju)(ju)的(de)限(xian)制(zhi)。小管(guan)(guan)(guan)(guan)(guan)道(dao)支(zhi)架(jia)間(jian)(jian)距(ju)(ju)一(yi)般為3m，大(da)管(guan)(guan)(guan)(guan)(guan)道(dao)支(zhi)架(jia)間(jian)(jian)距(ju)(ju)為6m。對(dui)于小管(guan)(guan)(guan)(guan)(guan)道(dao)的(de)最大(da)允許支(zhi)架(jia)間(jian)(jian)距(ju)(ju)小于3m時，最好利(li)用大(da)管(guan)(guan)(guan)(guan)(guan)支(zhi)承(cheng)小管(guan)(guan)(guan)(guan)(guan)，或在(zai)管(guan)(guan)(guan)(guan)(guan)廊(lang)的(de)梁(liang)兩側(ce)另增加懸(xuan)臂(bei)梁(liang)。對(dui)于大(da)直徑管(guan)(guan)(guan)(guan)(guan)道(dao)只需(xu)在(zai)主(zhu)梁(liang)上支(zhi)承(cheng)就夠了。

   ②. 設(she)固定(ding)(ding)架的注意點：一(yi)般應在(zai)(zai)柱子軸線的主梁(liang)上設(she)置(zhi)，不(bu)要設(she)在(zai)(zai)次梁(liang)上；盡(jin)量(liang)不(bu)要使固定(ding)(ding)架兩側的推力相(xiang)差過大(da)。

   ③. 設有Ⅱ形(xing)膨脹彎時，圖9-45中4～5點及6～7點的(de)(de)距離要適當(dang)，可按柔(rou)性分析決定（一般可按40倍公稱直徑考慮(lv)），同時考慮(lv)管道(dao)(dao)的(de)(de)橫向位移(yi)不至于太(tai)大，此外1～2點之(zhi)間的(de)(de)管道(dao)(dao)應有充分的(de)(de)柔(rou)性。

工(gong)程實例四

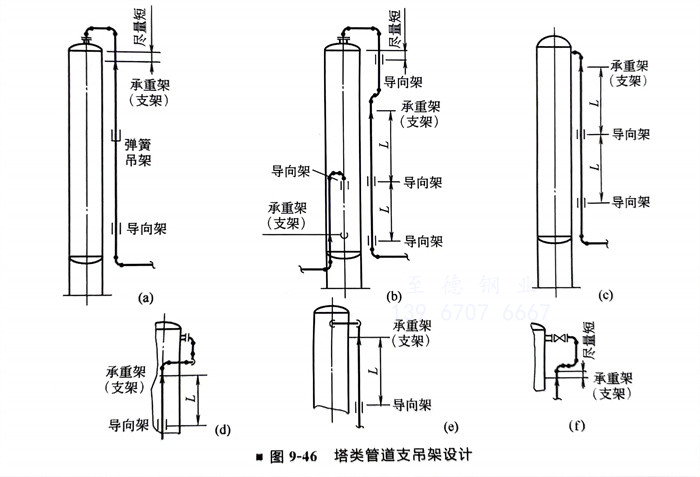

  塔(ta)類管道的(de)支吊(diao)架設計（圖9-46）
