裝置設(she)(she)備布置圖的圖例可以參(can)考(kao)SH/T 3052《石油化工配管工程設(she)(she)計圖例》。在(zai)(zai)此僅(jin)列出一些常(chang)用(yong)圖例供參(can)考(kao)。對于管道布置圖，可根據實(shi)際(ji)需要派生。在(zai)(zai)繪(hui)制(zhi)設(she)(she)備布置圖時，應(ying)按設(she)(she)備的實(shi)際(ji)外形輪廓線繪(hui)制(zhi)。

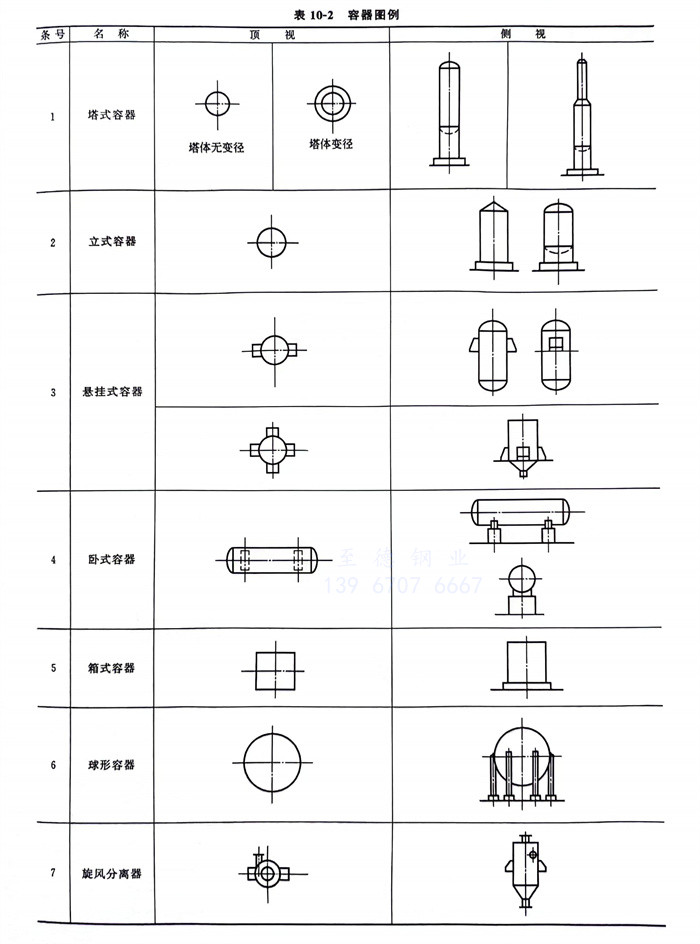

①. 容器（表10-2）。

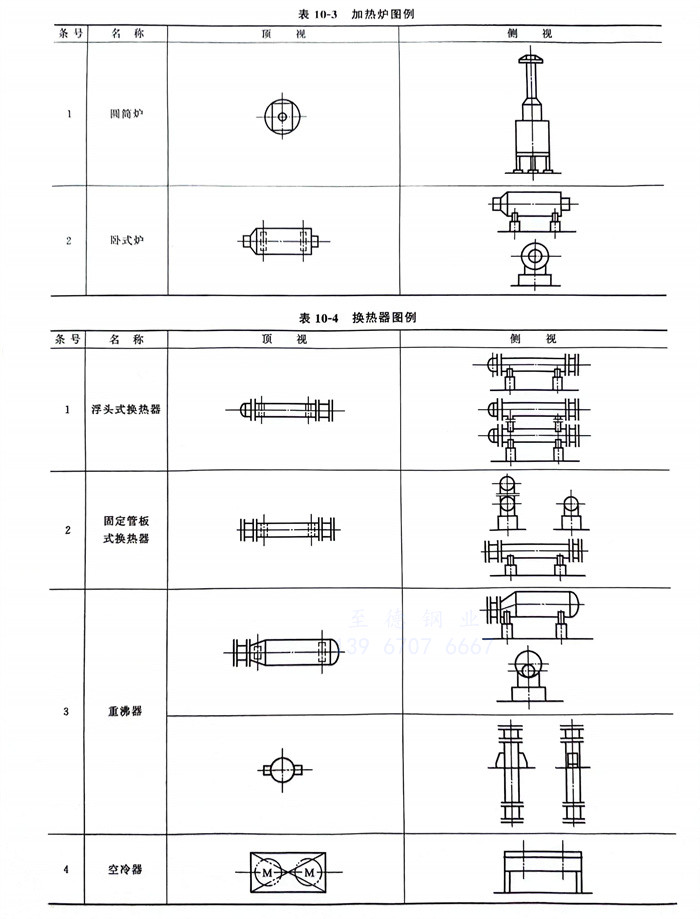

②. 加熱爐（表10-3）。
③. 換(huan)熱器（表10-4）。

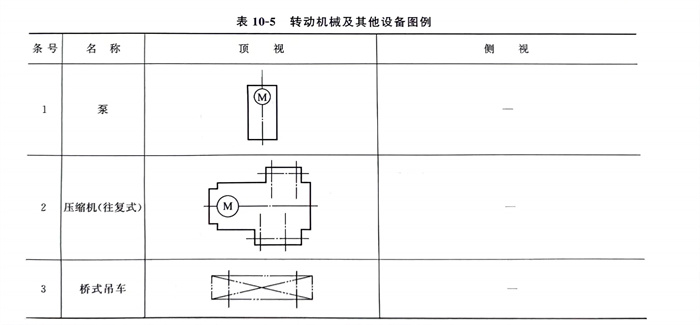

④. 轉動機械及其他（表(biao)10-5）。
