1. 構筑物畫法的一般要求

  ①. 對于構筑物無論在圖紙范(fan)圍內還是外(wai)，均應(ying)用實線表示。

  ②. 平臺及樓面標高應(ying)表示。

  ③. 柱線號(hao)和柱間距(ju)在(zai)平面(mian)圖上(shang)應表(biao)示，但立面(mian)圖則(ze)不需表(biao)示（柱線號(hao)用Φ10mm的圓(yuan)表(biao)示）。

  ④. 柱線(xian)號應從圖紙的正面看，水(shui)平書寫(xie)。

  ⑤. 柱(zhu)線號的數字(zi)或字(zi)母應與(yu)布置圖一致（大小寫字(zi)母應有所區(qu)別(bie)）。

  ⑥. 對于沒(mei)有柱(zhu)線號的(de)簡(jian)單(dan)的(de)構(gou)筑物（如操(cao)作平臺(tai)），柱(zhu)子則不需(xu)表示。

2. 鋼結構

  ①. 基礎外形、柱子(zi)、主梁(liang)及次梁(liang)均(jun)要表示。

  ②. 斜撐的中(zhong)心線應表示。

  ③. 梯子、臺階(jie)應表示。

  ④. 鋼結構防火后(hou)的外形應表示(shi)出(chu)來。

  ⑤. 樓板用(yong)相交陰影線(xian)表示。

3. 混凝土結(jie)構

  ①. 柱、梁及(ji)樓(lou)面的(de)外形應表示(shi)。

  ②. 斷(duan)面用三條斜線表示。

  ③. 依據(ju)(ju)與參考線的(de)(de)距離(li)來(lai)表示設備坑和(he)油堤(di)的(de)(de)位置(zhi)，這些尺(chi)寸依據(ju)(ju)布置(zhi)圖來(lai)表示，除另有說明(ming)，墻的(de)(de)厚度不需表示。

  ④. 儲油(you)池、電纜溝和排污坑應在圖(tu)上表示，但名(ming)稱、尺寸及位置不需表示。

  ⑤. 樓層不需(xu)表示。

    注意，當鋼(gang)結構(gou)的一部分（如柱(zhu)基(ji)礎，設備(bei)平臺等）超出了界(jie)區(qu)線(xian)(xian)，鋼(gang)結構(gou)的整個外形應表示，不能有界(jie)區(qu)線(xian)(xian)切斷(duan)。而(er)與其他圖紙相接(jie)的通道和橫(heng)梁可以在界(jie)區(qu)線(xian)(xian)處(chu)斷(duan)開。

4. 管道布(bu)置平面圖(tu)構筑物的畫法實例

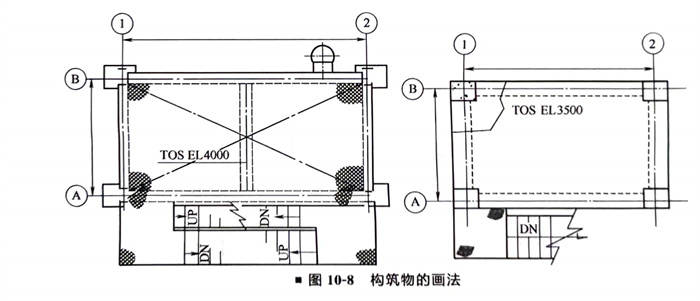

   構筑物的(de)畫法(fa)如(ru)圖(tu)10-8所示。
