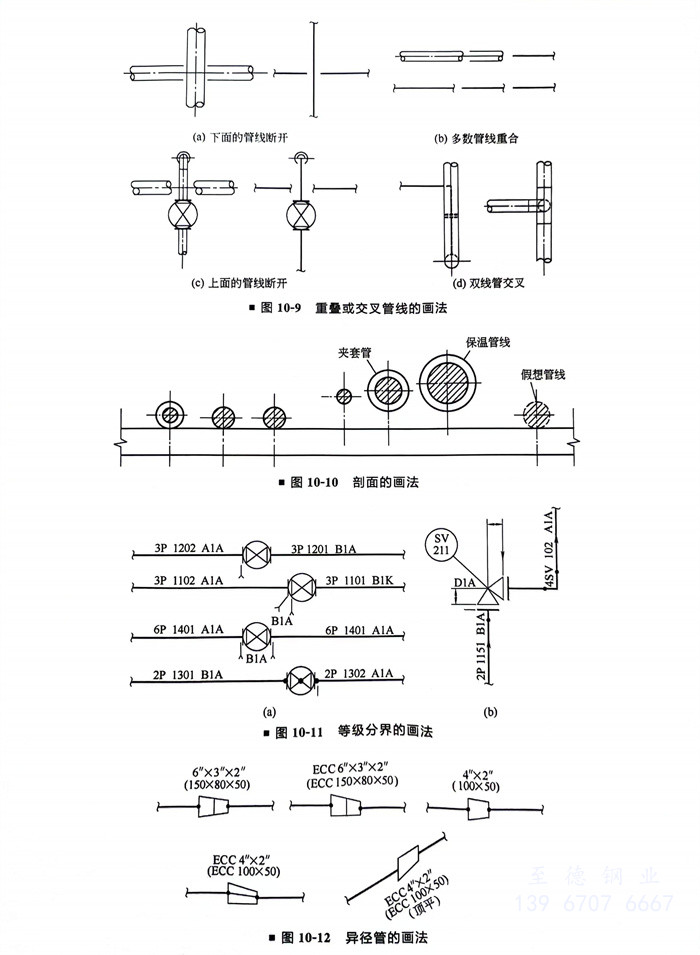

①. 重疊或交叉管線（圖10-9）。

 ②. 剖面（圖10-10）。

 ③. 等級分界(jie)（圖10-11）。

 ④. 異徑(jing)管（圖10-12）。

   a. 同心異徑管僅表示口徑。

   b. 底平的(de)偏心異徑(jing)(jing)管，口徑(jing)(jing)前(qian)加“ECC”，頂平的(de)偏心異徑(jing)(jing)管，口徑(jing)(jing)前(qian)加“ECC”，后加“（TOP FLAT）”。

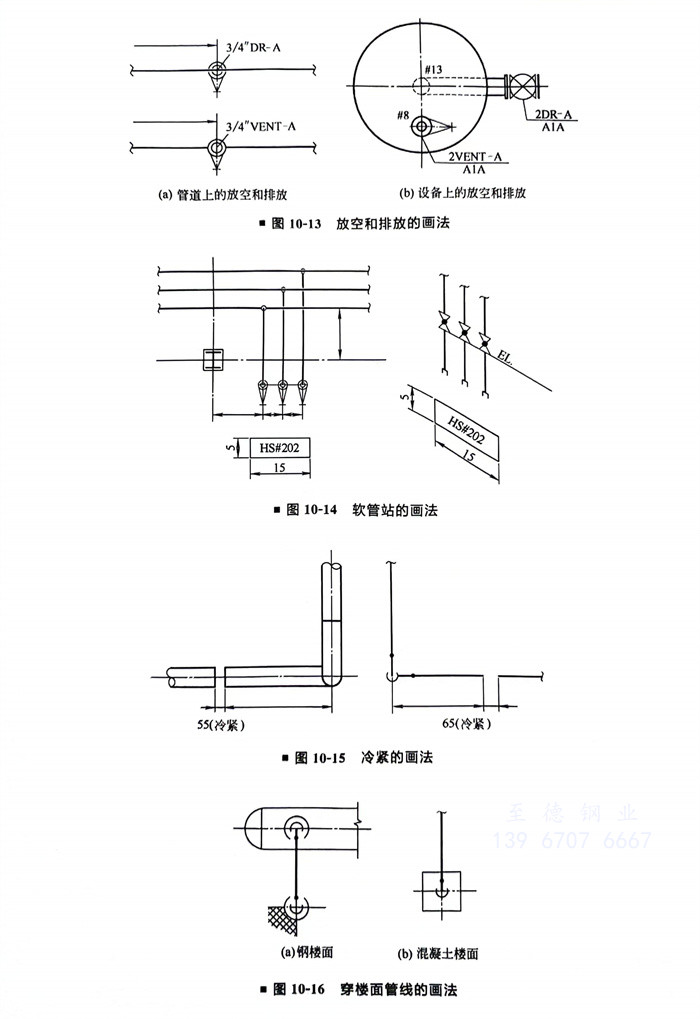

 ⑤. 放(fang)(fang)空和排放(fang)(fang)（圖10-13）。

   管道(dao)上的(de)放空(kong)和(he)排放，應(ying)將閥(fa)門的(de)手柄方向以(yi)及(ji)放空(kong)、排放的(de)類型(xing)及(ji)口(kou)徑標在管線上，設備上的(de)放空(kong)和(he)排放需表示其類型(xing)、口(kou)徑及(ji)等級。

 ⑥. 軟管站(zhan)（圖(tu)10-14）。

   軟管站的位置（在總布置圖上(shang)）及站號表示如下。

 ⑦. 冷緊（圖(tu)10-15）。

 ⑧. 穿樓面的管線(xian)（圖10-16）。

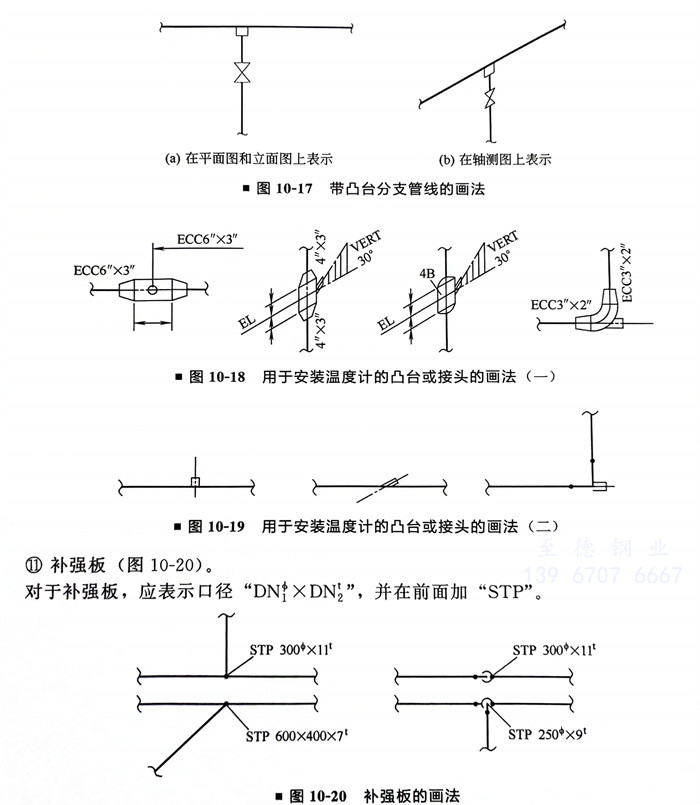

 ⑨. 帶凸臺的分支管線（圖10-17）。

 ⑩. 用于安裝溫度計(ji)的凸(tu)臺或接頭（圖(tu)10-18、圖(tu)10-19）。

 ?. 補強板（圖10-20）。

   對于補強(qiang)板，應表示口徑“DN1×DN2”，并在(zai)前(qian)面加“STP”。

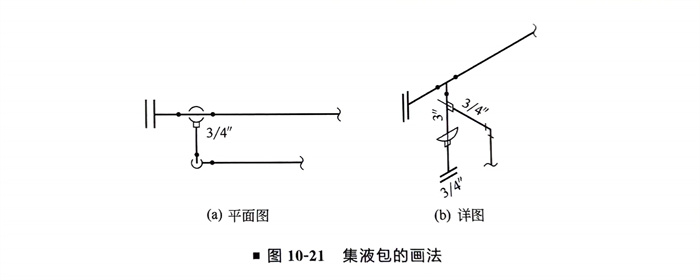

?. 集液(ye)包（圖10-21）。

   裝在主管(guan)上(shang)的集液包應與主管(guan)表示在同一張圖上(shang)。

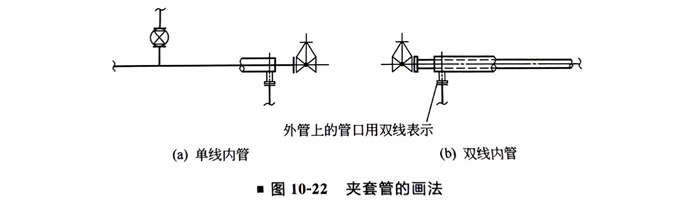

 ?. 夾套管（圖10-22）。

   a. 導向板的詳(xiang)圖，管(guan)端及與外管(guan)相連的管(guan)線應單獨出圖表示(shi)。

   b. 對(dui)于(yu)外(wai)管(guan)，應按下面部分表示：管(guan)線(xian)起點及終點；管(guan)線(xian)與外(wai)管(guan)相連；長、直管(guan)線(xian)。

   c. 內(nei)管(guan)(guan)雙線(xian)表(biao)示(shi)(shi)的管(guan)(guan)道在軸測圖中(zhong)的表(biao)示(shi)(shi)應(ying)與(yu)單線(xian)表(biao)示(shi)(shi)的管(guan)(guan)線(xian)相同。

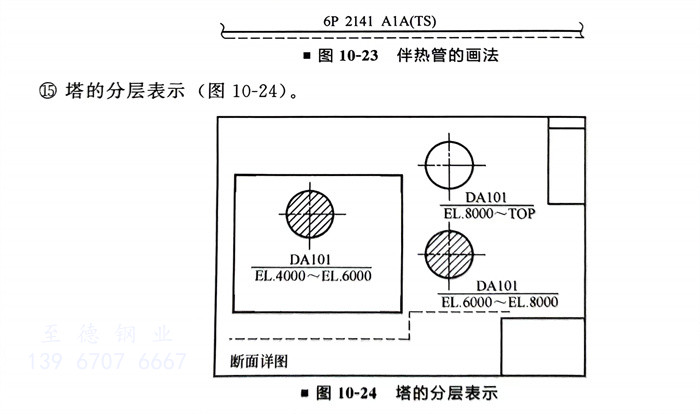

 ?. 伴(ban)熱管(guan)線（圖(tu)10-23）。

  無論伴熱(re)管的根數是幾根，僅用單虛(xu)線(xian)表(biao)示伴熱(re)，虛(xu)線(xian)的長度應清楚(chu)地表(biao)示伴熱(re)范圍。

 ?. 塔的分(fen)層(ceng)表示（圖10-24）。

  當塔的斷(duan)面(mian)表示在平面(mian)圖的接續(xu)線(xian)以外出時，豎(shu)向布(bu)置(zhi)時以較(jiao)高標高應從高至低，橫向布(bu)置(zhi)時應從左至右的順序布(bu)置(zhi)。

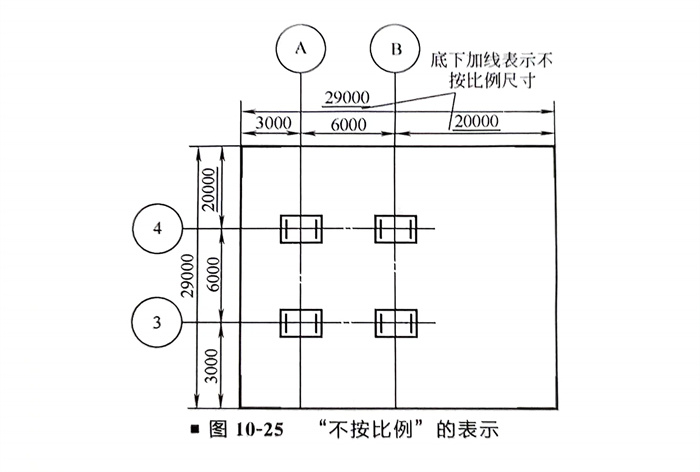

?. “不按比例”的表(biao)示(shi)（圖10-25）。
