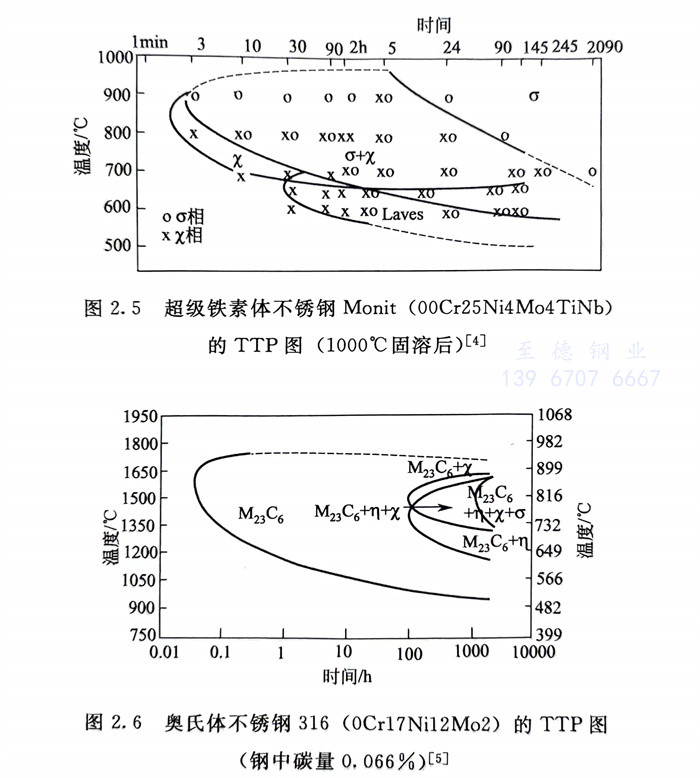

圖2.5～圖2.7分(fen)別為超級鐵素體不銹鋼Monit（00Cr25Ni4Mo4TiNb），奧氏體不銹鋼316（0Cr17Ni12Mo2）和雙相不銹(xiu)鋼2205（00Cr22Ni5Mo3N）的TTP（時間-溫度-沉淀）圖。
由圖(tu)2.5可知，由于Monit鋼中碳量很(hen)低，沒有(you)，金屬(shu)間(jian)相σ、x和Laves（η）相均在600～900℃范圍析出(chu)(chu)。x相析出(chu)(chu)最快，在800～900℃間(jian)僅(jin)保溫(wen)約(yue)2min即(ji)可。可惜此圖(tu)中沒有(you)標出(chu)(chu)約(yue)475℃下a＇的析出(chu)(chu)范圍。
由(you)(you)圖2.6可知，在316不(bu)(bu)銹鋼(gang)中(zhong)， 碳化物析出最(zui)快(kuai)，816～899℃間(jian)僅(jin)保溫0.05h即可；由(you)(you)于316不(bu)(bu)銹鋼(gang)中(zhong)鉻、鉬量低，金屬間(jian)化合(he)物如(ru)σ、χ和η相的析出則比較(jiao)緩慢(man)。

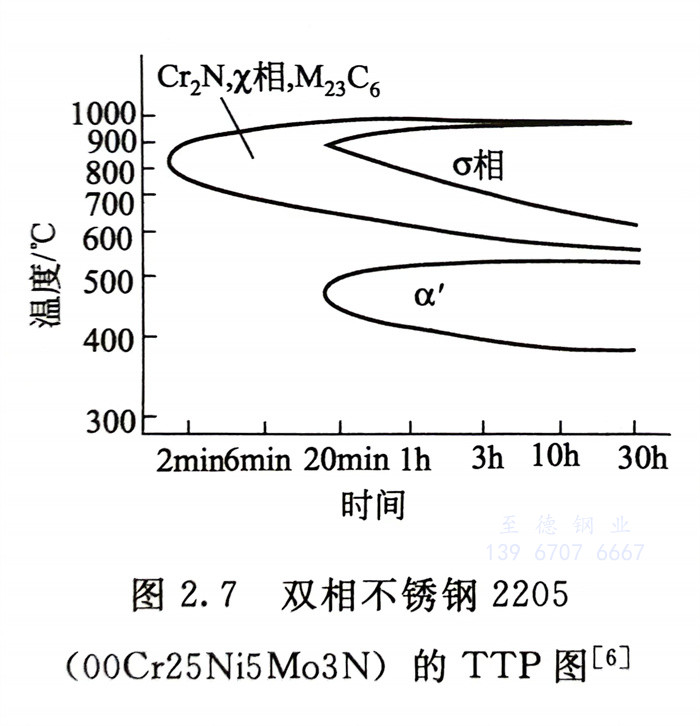

由圖2.7可知，在(zai)2205雙(shuang)相不銹鋼中， 和(he)x相的析出速(su)度都(dou)比較快(kuai)，在(zai)800～900℃間(jian)僅(jin)保溫(wen)約1min即可，而σ相和(he)α＇相的析出，則需在(zai)各自的敏感溫(wen)度停留(liu)至(zhi)20min以上。研究(jiu)表明，所有雙(shuang)相不銹鋼自高(gao)溫(wen)冷卻過程中（如自1350℃冷卻）一(yi)般均會有從鐵素體(ti)(ti)到二次奧(ao)氏體(ti)(ti)（γ2）的轉變（見本書鉻(ge)鎳(nie)雙(shuang)相不銹鋼的發展(zhan)和(he)性能特點內容(rong)）。
當(dang)人們把不(bu)(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)(gang)(gang)，例如圖(tu)2.5的(de)25-4-4超(chao)級(ji)鐵素體不(bu)(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)(gang)(gang)、圖(tu)2.6的(de)316奧氏體不(bu)(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)(gang)(gang)和(he)圖(tu)2.7的(de)2205雙相不(bu)(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)(gang)(gang)加(jia)熱(re)(re)到(dao)適當(dang)溫度（例如固(gu)溶(rong)(rong)處(chu)(chu)理溫度），停留足夠的(de)時間(jian)并快速冷卻，則鋼(gang)(gang)(gang)(gang)中的(de)碳、氮化(hua)(hua)(hua)(hua)物(wu)(wu)(wu)和(he)金(jin)屬(shu)(shu)間(jian)化(hua)(hua)(hua)(hua)合(he)(he)物(wu)(wu)(wu)就會溶(rong)(rong)入(ru)基體中形成C、N、Cr、Mo等元素過(guo)飽和(he)的(de)亞穩定(ding)的(de)固(gu)溶(rong)(rong)體。但是當(dang)一旦再受到(dao)熱(re)(re)加(jia)工、熱(re)(re)成型和(he)焊接(jie)等的(de)熱(re)(re)作用或固(gu)溶(rong)(rong)處(chu)(chu)理冷卻速度不(bu)(bu)(bu)足，已(yi)溶(rong)(rong)入(ru)鋼(gang)(gang)(gang)(gang)中的(de)碳、氮化(hua)(hua)(hua)(hua)合(he)(he)物(wu)(wu)(wu)和(he)金(jin)屬(shu)(shu)間(jian)化(hua)(hua)(hua)(hua)合(he)(he)物(wu)(wu)(wu)又會從基體上或沿(yan)相界(jie)、晶界(jie)重新沉淀出(chu)來(lai)，從而嚴重影(ying)響(xiang)(xiang)(xiang)鋼(gang)(gang)(gang)(gang)的(de)性(xing)(xing)(xing)(xing)能(neng)(neng)。對(dui)于固(gu)溶(rong)(rong)態不(bu)(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)(gang)(gang)受熱(re)(re)履(lv)歷的(de)影(ying)響(xiang)(xiang)(xiang)而引(yin)(yin)起(qi)的(de)這(zhe)些相的(de)析出(chu)敏感性(xing)(xing)(xing)(xing)，一般(ban)稱(cheng)為(wei)不(bu)(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)(gang)(gang)的(de)組(zu)(zu)織(zhi)熱(re)(re)穩定(ding)性(xing)(xing)(xing)(xing)。總的(de)說來(lai)，不(bu)(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)(gang)(gang)的(de)組(zu)(zu)織(zhi)熱(re)(re)穩定(ding)性(xing)(xing)(xing)(xing)高，對(dui)碳、氮化(hua)(hua)(hua)(hua)物(wu)(wu)(wu)和(he)金(jin)屬(shu)(shu)間(jian)化(hua)(hua)(hua)(hua)合(he)(he)物(wu)(wu)(wu)析出(chu)敏度性(xing)(xing)(xing)(xing)低(di)，對(dui)不(bu)(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)(gang)(gang)的(de)組(zu)(zu)織(zhi)和(he)性(xing)(xing)(xing)(xing)能(neng)(neng)是有益的(de)。目前(qian)，隨著各種(zhong)高合(he)(he)金(jin)超(chao)級(ji)不(bu)(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)(gang)(gang)的(de)面世，為(wei)了提高鋼(gang)(gang)(gang)(gang)的(de)耐蝕性(xing)(xing)(xing)(xing)，加(jia)入(ru)大量Cr、Mo、N，鋼(gang)(gang)(gang)(gang)的(de)組(zu)(zu)織(zhi)熱(re)(re)穩定(ding)性(xing)(xing)(xing)(xing)下降，已(yi)引(yin)(yin)起(qi)人們高度關注。后面所涉及的(de)熱(re)(re)加(jia)工、熱(re)(re)成型、熱(re)(re)處(chu)(chu)理（固(gu)溶(rong)(rong)處(chu)(chu)理后的(de)敏化(hua)(hua)(hua)(hua)和(he)時效(xiao)）以及焊接(jie)后性(xing)(xing)(xing)(xing)能(neng)(neng)的(de)改變多屬(shu)(shu)于組(zu)(zu)織(zhi)熱(re)(re)穩定(ding)性(xing)(xing)(xing)(xing)的(de)影(ying)響(xiang)(xiang)(xiang)。
