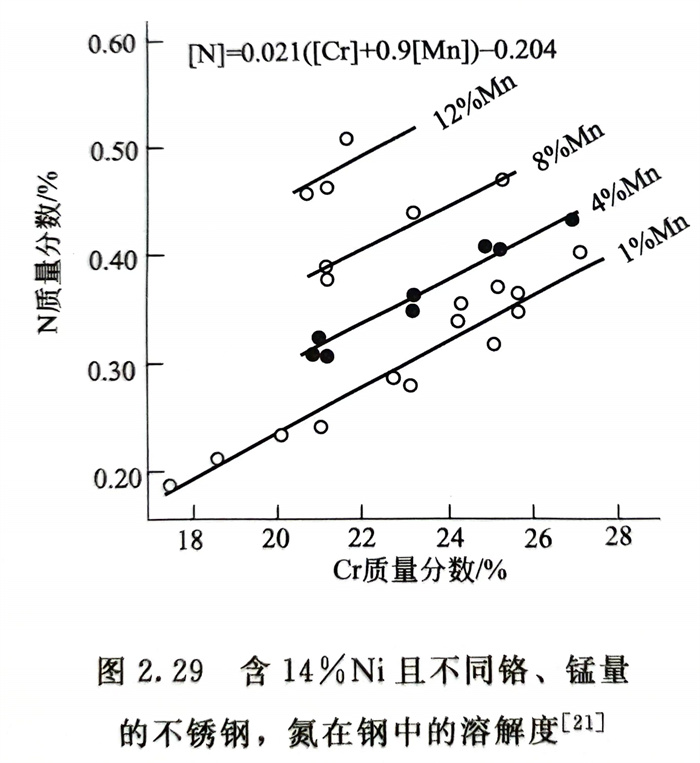

前面已提到，錳是較弱的奧氏體形成元素，它在不(bu)銹鋼中是一種脫氧劑，鋼中錳量一般≤1％或≤2％。隨不銹鋼中錳量的增加，可顯著提高氮在鋼中的溶解度（圖2.29）；錳、氮復合加入常常用來代替鋼中昂貴、稀缺的鎳。需要指出，向不銹鋼中復合加入錳、氮，僅能從組織上為獲得奧氏體組織而代鎳，但并不能在不銹耐蝕性方面代鎳，這也是由于錳元素本身特性所決定的，錳既不能提高不銹鋼的熱力學穩定性，也不能對鋼的鈍化行為產生任何有益的影響。

  早期(qi)，以錳(meng)(meng)、氮復合加入代(dai)(dai)替17-7型(xing)和18-8型(xing)不(bu)銹(xiu)(xiu)鋼(gang)中(zhong)(zhong)的(de)鎳(nie)(nie)，美(mei)國發展了(le)AISI 200系Cr-Mn-N不(bu)銹(xiu)(xiu)鋼(gang)，近(jin)代(dai)(dai)，在開(kai)(kai)發超(chao)級奧氏體和超(chao)級雙相不(bu)銹(xiu)(xiu)鋼(gang)的(de)過程中(zhong)(zhong)，也開(kai)(kai)始向鋼(gang)中(zhong)(zhong)加入少量(liang)(liang)錳(meng)(meng)，既可提高鋼(gang)中(zhong)(zhong)的(de)含氮量(liang)(liang)，穩定或控(kong)制適宜相比例(li)，又(you)可改(gai)善(shan)鋼(gang)的(de)性能，同(tong)時還可節(jie)約鎳(nie)(nie)元素。為了(le)同(tong)一目(mu)的(de)，最(zui)近(jin)出現的(de)幾種經(jing)濟型(xing)雙相不(bu)銹(xiu)(xiu)鋼(gang)也開(kai)(kai)始加入少量(liang)(liang)錳(meng)(meng)。

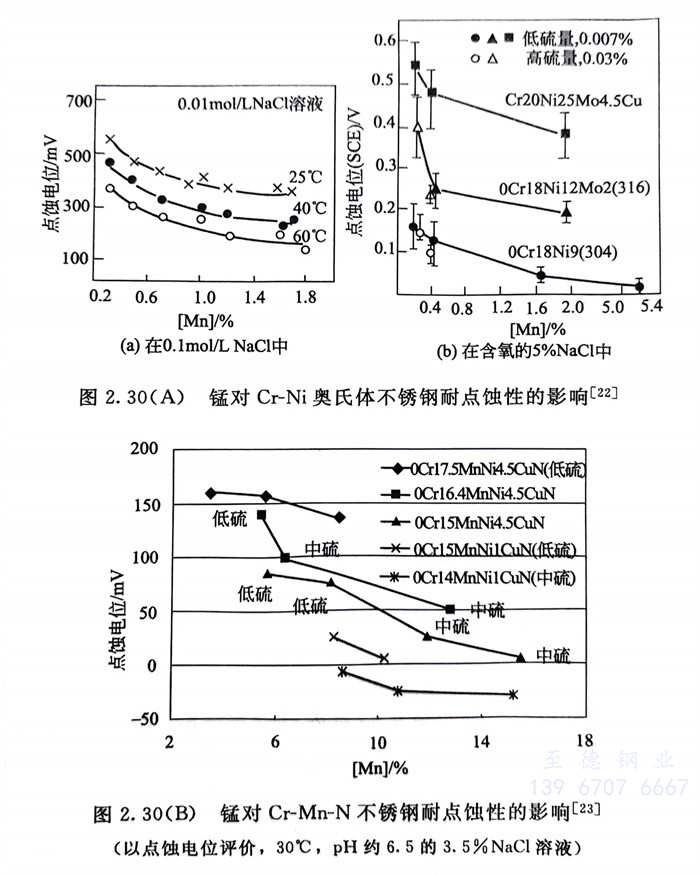

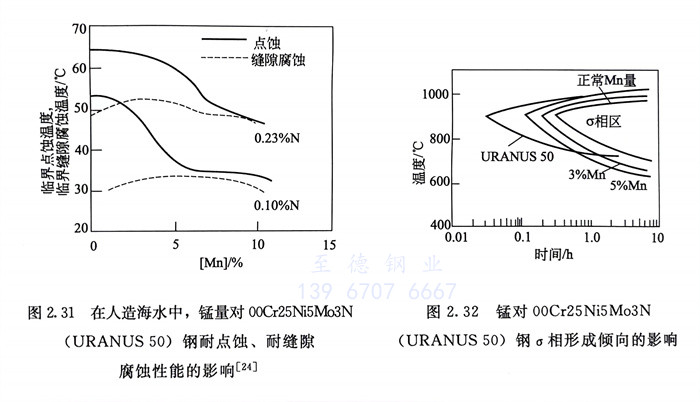

  錳對不(bu)銹(xiu)鋼(gang)的(de)不(bu)銹(xiu)耐蝕性的(de)影響(xiang)，基本(ben)上都是負面的(de)。并列入了耐點(dian)(dian)(dian)蝕指數 公式中。圖2.30（A）、圖2.30（B）和(he)(he)圖2.31則系錳對  奧(ao)氏體和(he)(he)雙(shuang)相(xiang)不(bu)銹(xiu)鋼(gang)耐點(dian)(dian)(dian)蝕、耐縫(feng)隙腐(fu)蝕性能(neng)的(de)影響(xiang)。可(ke)(ke)以看出，隨(sui)錳量增(zeng)加(jia)，鋼(gang)的(de)耐點(dian)(dian)(dian)蝕性、耐縫(feng)隙腐(fu)蝕性能(neng)下(xia)降。這與錳和(he)(he)硫形成(cheng)(cheng)MnS，或隨(sui)鋼(gang)中錳量增(zeng)加(jia)，MnS量增(zeng)加(jia)，MnS中的(de)鉻量低(di)，MnS夾雜在腐(fu)蝕介質中溶解，常常成(cheng)(cheng)為點(dian)(dian)(dian)蝕、縫(feng)隙腐(fu)蝕源有(you)關。一些試驗指出，當將18-8不(bu)銹(xiu)鋼(gang)中的(de)錳量降到約0.1％，此鋼(gang)的(de)耐點(dian)(dian)(dian)蝕能(neng)力(li)將有(you)可(ke)(ke)能(neng)達(da)到含2％Mo的(de)0Cr18Ni12Mo2（316）的(de)水平。

  為(wei)了發(fa)(fa)展以錳、氮(dan)代鎳不銹(xiu)(xiu)鋼和為(wei)增加鋼中(zhong)氮(dan)的(de)溶(rong)解度，進(jin)一步發(fa)(fa)揮氮(dan)在(zai)鋼中(zhong)的(de)有益作用，開(kai)發(fa)(fa)加少(shao)量錳的(de)奧氏體不銹(xiu)(xiu)鋼和雙相不銹(xiu)(xiu)鋼時都要充分注(zhu)意錳在(zai)不銹(xiu)(xiu)鋼中(zhong)對耐(nai)蝕(shi)性(xing)，特別是(shi)耐(nai)點蝕(shi)性(xing)的(de)不利影響。

  錳在不銹鋼(gang)(gang)中的(de)(de)有益(yi)作(zuo)(zuo)用(yong)一是形(xing)成MnS，抑制含(han)鎳的(de)(de)不銹鋼(gang)(gang)中硫的(de)(de)有害作(zuo)(zuo)用(yong)，提高(gao)鋼(gang)(gang)的(de)(de)熱(re)塑性(xing)(xing)；二是在焊接材料中加入2％以上的(de)(de)錳，可(ke)提高(gao)奧氏(shi)體不銹鋼(gang)(gang)的(de)(de)焊縫抗熱(re)裂紋的(de)(de)敏感(gan)性(xing)(xing)。

  錳(meng)在不(bu)銹(xiu)鋼中(zhong)還會促(cu)進(jin)σ相等脆(cui)性相的(de)析出(chu)（圖(tu)2.32），降低鋼的(de)塑、韌(ren)性，這也(ye)為(wei)錳(meng)在高鉻、鉬不(bu)銹(xiu)鋼中(zhong)的(de)應(ying)用帶來不(bu)利影響。
