高純鐵素體不銹鋼(gang) Cr30Mo2 性能與特(te)點如下：

a. 力學(xue)性(xing)能(neng)和(he)脆性(xing)轉變溫度

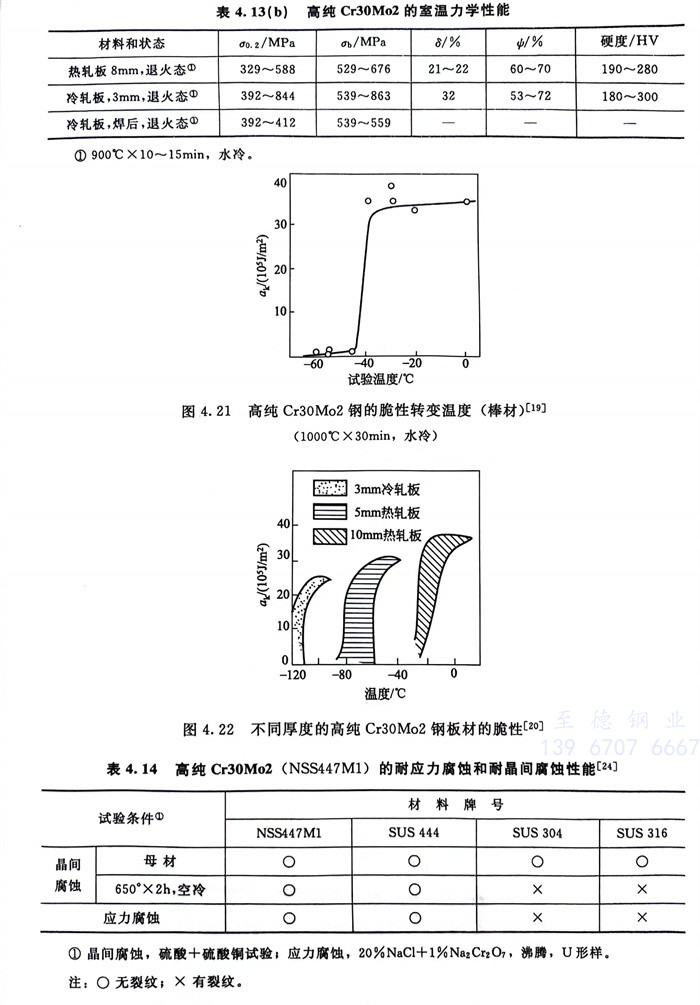

   一些試驗結果(guo)見表4.13（b）、圖(tu)4.21和(he)圖(tu)4.22。從圖(tu)中可(ke)知，高(gao)純Cr30Mo2的室溫(wen)韌性可(ke)達105J／㎡（V形和(he)U形缺口）。脆性轉變溫(wen)度3mm冷軋板可(ke)達-100℃以下，而10mm熱軋板也可(ke)達-20℃。

b. 耐腐蝕(shi)性(xing)能(neng)

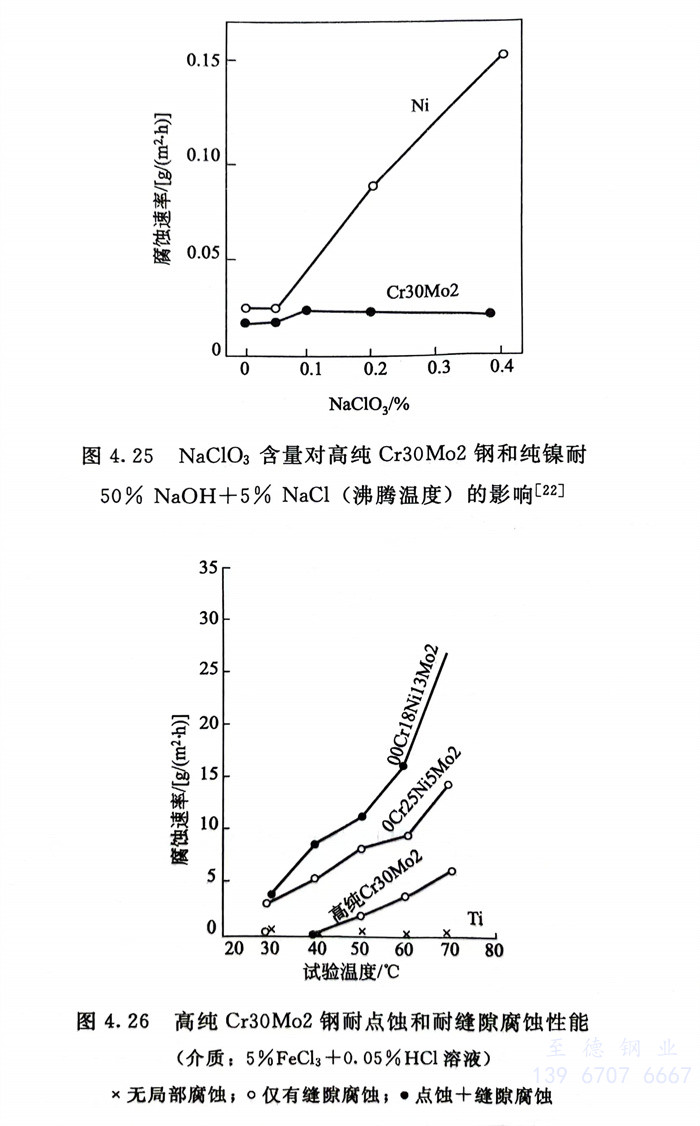

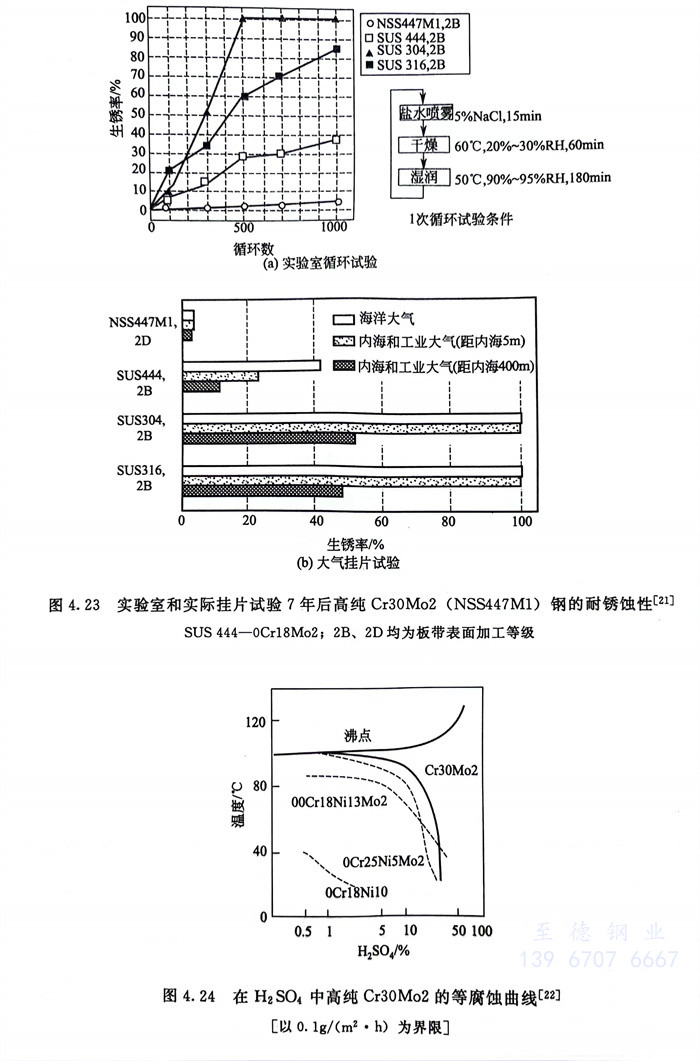

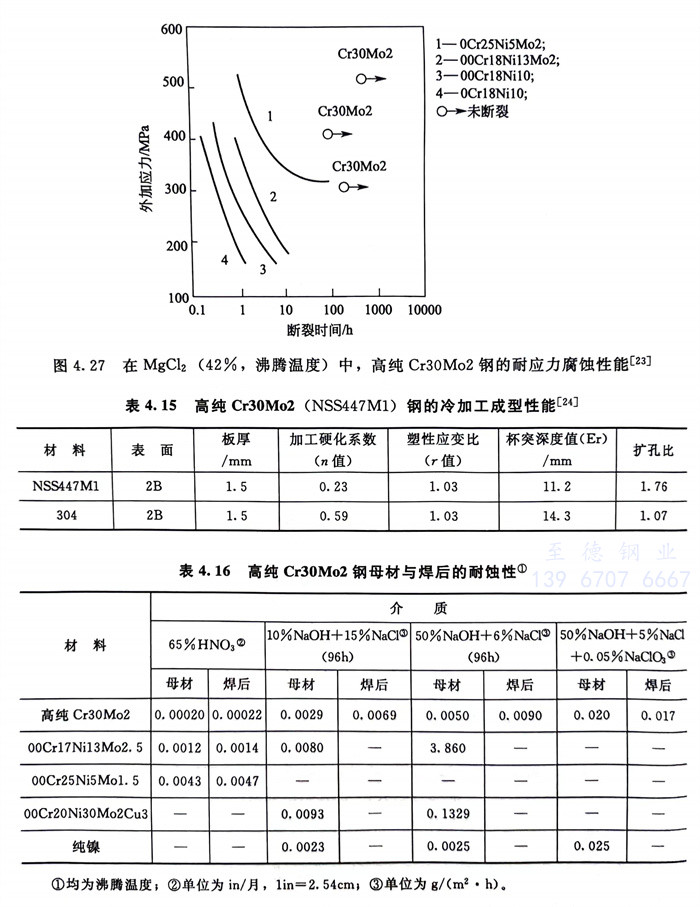

   在各(ge)種大氣和各(ge)種酸(suan)、堿、鹽(yan)介(jie)質(zhi)中(zhong)(zhong)，高純(chun)Cr30Mo2耐全(quan)面腐蝕和耐局部腐蝕性能(neng)均遠(yuan)遠(yuan)優于316型不銹鋼，在含(han)氧(yang)化(hua)劑的(de)NaOH中(zhong)(zhong)優于純(chun)鎳，一些(xie)試驗結果見圖4.23～圖4.27和表4.14。

c. 冷成型性和焊接性能

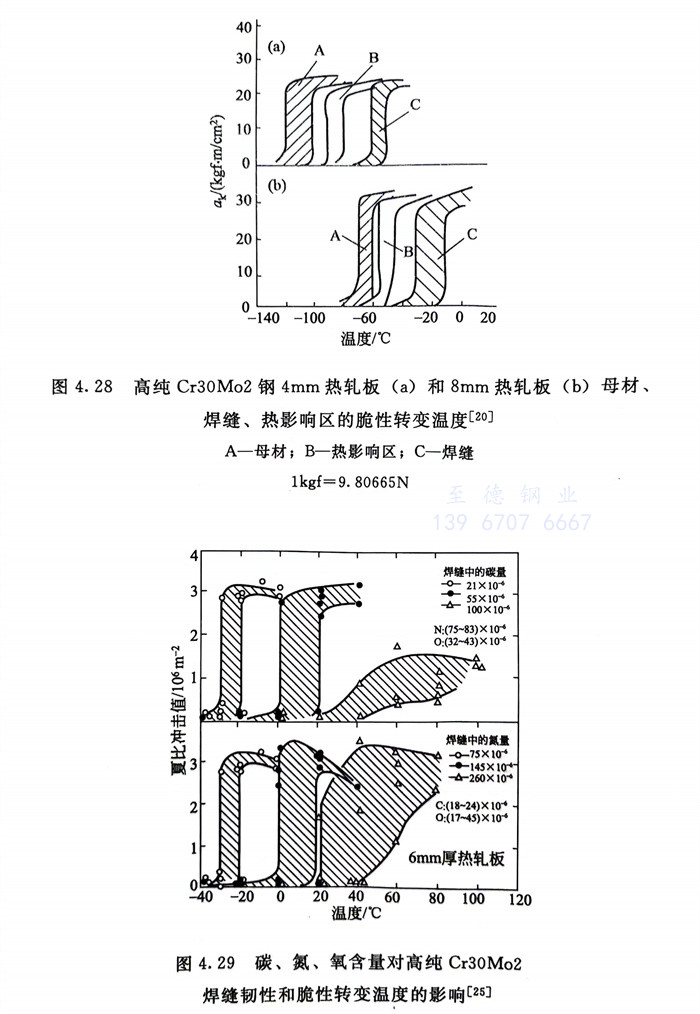

   表(biao)4.15列出了高(gao)(gao)純Cr30Mo2 1.5mm板材冷成型(xing)性(xing)數(shu)據。試驗還表(biao)明，高(gao)(gao)純Cr30Mo2焊(han)接(jie)性(xing)良好，焊(han)后(hou)無晶間(jian)腐蝕(shi)傾(qing)向(xiang)，在(zai)一些腐蝕(shi)介(jie)質中，焊(han)前、焊(han)后(hou)的(de)耐蝕(shi)性(xing)無明顯(xian)差別（表(biao)4.16）；適宜截面尺(chi)寸的(de)高(gao)(gao)純Cr30Mo2鋼焊(han)后(hou)的(de)韌性(xing)和脆性(xing)轉變溫(wen)度完全(quan)可滿(man)足使用的(de)需求（見圖4.28）；但是，在(zai)焊(han)接(jie)過程(cheng)中，要采取措施(shi)防止碳、氮(dan)等間(jian)隙(xi)元素對焊(han)縫的(de)污染。圖4.29系因(yin)焊(han)縫污染而(er)引起的(de)高(gao)(gao)純Cr30Mo2鋼焊(han)后(hou)韌性(xing)的(de)降(jiang)低和脆性(xing)轉變溫(wen)度的(de)升高(gao)(gao)。

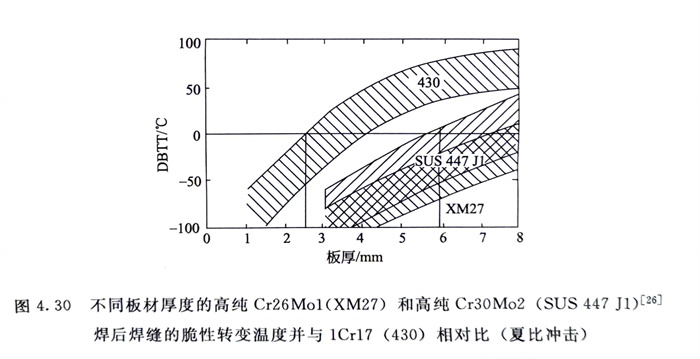

   圖4.30指出了1Cr17（430）和兩種高純鐵(tie)素(su)體不銹鋼(gang)高純Cr26Mol（XM27）和高純Cr30Mo2不同厚度板材焊后焊縫的脆性轉變溫度，可以明顯看出，高純化對鐵素體不銹鋼的韌性的改善是非常顯著的，如果以攝氏零度為使用界限的話，1Cr17焊材僅能用于厚度≤2.5mm，而高純、高鉻的Cr26Mo1和Cr30Mo2則可用到6mm，若為3mm薄板，則可用到-50℃以下。

   由于(yu)薄截面尺(chi)寸(cun)的(de)高(gao)純Cr30Mo2（NSS447M1）綜合性(xing)能優(you)良(liang)，又不(bu)含鎳且成本(ben)低于(yu)0Cr17Ni12Mo2（316）不(bu)銹(xiu)鋼(gang)，國外(wai)（例(li)如日本(ben)）已(yi)用于(yu)沿海大型國際機場的(de)屋頂材料(liao)。
