國(guo)內牌號(hao)為0027Mo，國(guo)外VOD冶煉的牌號(hao)為UNS S 44625，日本牌號(hao)為SUS XM27。

a. 力學(xue)性(xing)能和脆性(xing)轉變溫度

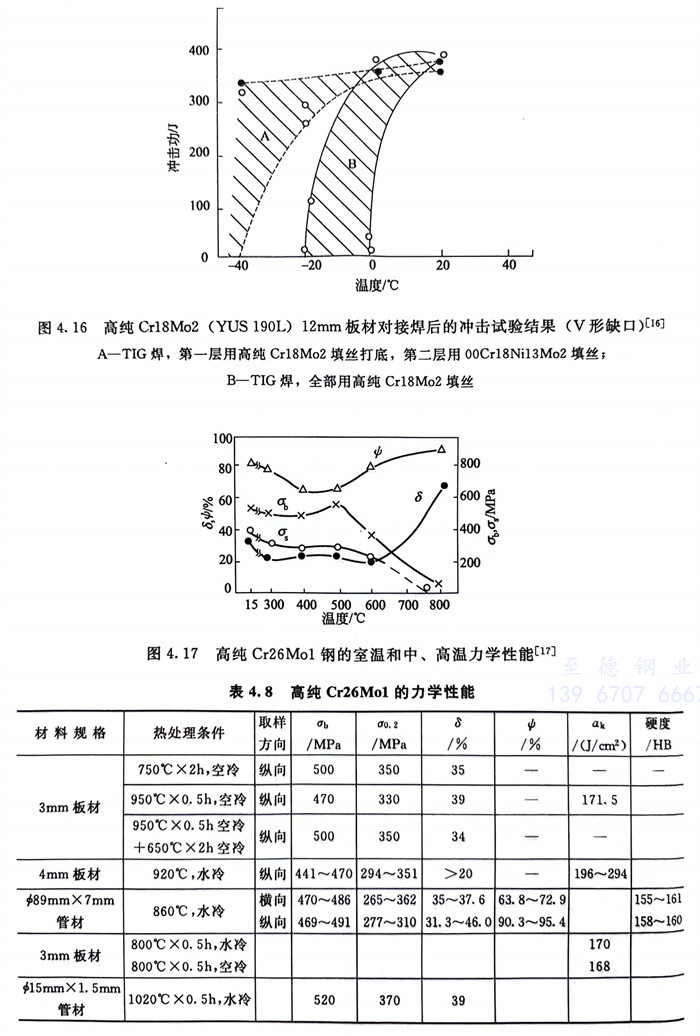

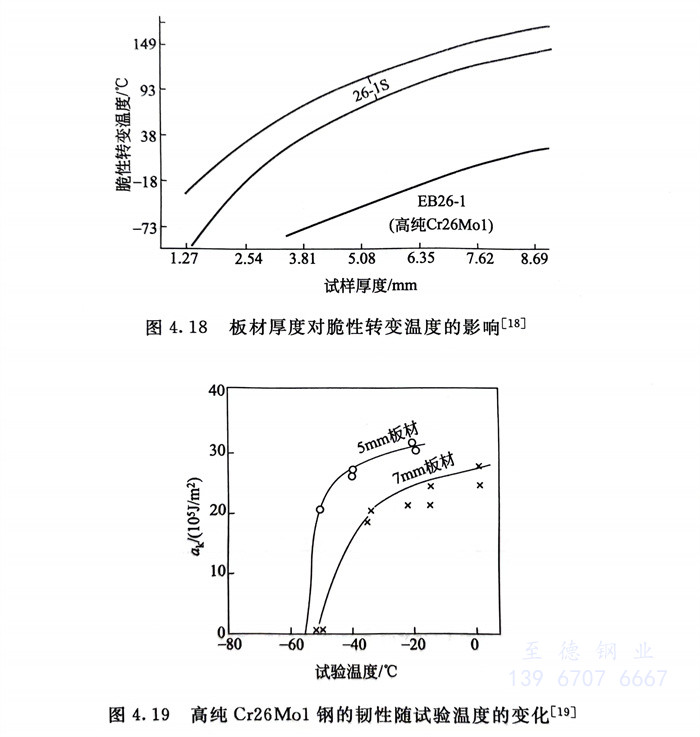

  力(li)學性(xing)能(neng)見圖(tu)4.17和表4.8。脆性(xing)轉變溫度(du)見圖(tu)4.18和圖(tu)4.19。一般認(ren)為高純Cr26Mo1截面(mian)尺寸適用于≤6mm或(huo)≤7mm板、帶材(cai)、管材(cai)。

b. 耐(nai)腐(fu)蝕性能

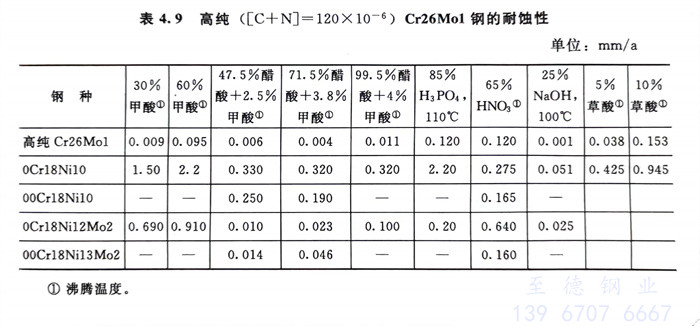

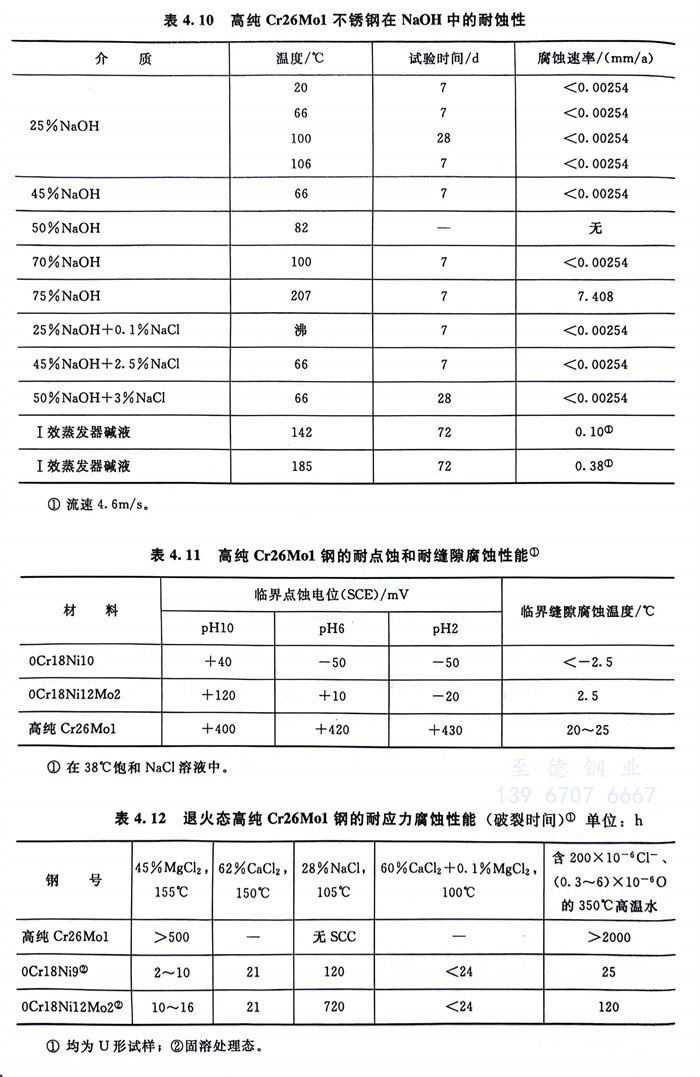

  高純Cr26Mo1耐(nai)(nai)蝕(shi)(shi)性優良，即使在65％沸騰(teng)HNO3和NaOH中(zhong)亦(yi)然(ran)（見表4.9和表4.10）；在耐(nai)(nai)點蝕(shi)(shi)、耐(nai)(nai)縫隙(xi)腐(fu)蝕(shi)(shi)、耐(nai)(nai)應力(li)腐(fu)蝕(shi)(shi)等局(ju)部腐(fu)蝕(shi)(shi)中(zhong)均(jun)既優于0Cr18Ni10，也優于0Cr18Ni12Mo2。一些結果見表4.11和表4.12。

c. 冷成型(xing)性(xing)(xing)和焊接性(xing)(xing)能(neng)

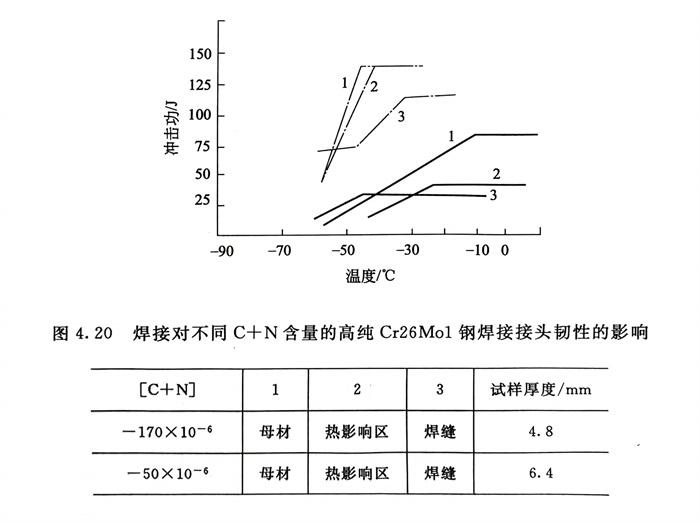

  高純Cr26Mo1的冷加工硬化傾向既低于304，也低于430（圖4.2），薄板冷彎后回彈比18-8鉻鎳奧氏體不銹鋼(gang)小，易于冷加工，其成型性也較好。高純Cr26Mo1的焊接性良好，焊后焊縫和熱影響區均有滿意的沖擊韌性（見圖4.20）。
