1Cr18Ni9是18-8型不銹(xiu)鋼最古老的一個牌號。耐蝕性、冷成型性能與0Cr19Ni9相近，由于此鋼含碳量高，一般沒有δ-鐵素體且奧氏體穩定，因此，此鋼更適于低溫和無磁等用途。

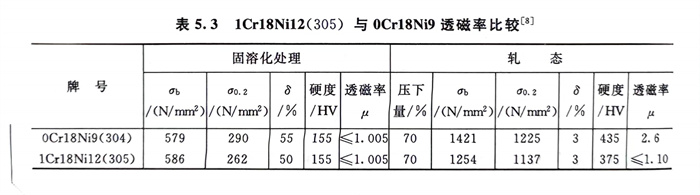

  1Cr18Ni12和(he)0Cr18Ni9Cu3，前者(zhe)是通過提高1Cr18Ni9鋼(gang)的(de)(de)鎳含量，使奧氏(shi)體更(geng)(geng)(geng)加(jia)(jia)穩(wen)(wen)定，經較(jiao)大冷(leng)(leng)(leng)變(bian)形后，可基(ji)本(ben)上不產生馬氏(shi)體相變(bian)，既(ji)可使鋼(gang)的(de)(de)冷(leng)(leng)(leng)加(jia)(jia)工(gong)硬(ying)化(hua)傾(qing)(qing)向(xiang)小，更(geng)(geng)(geng)易于冷(leng)(leng)(leng)加(jia)(jia)工(gong)成型，減(jian)少中間退(tui)火次數。同時，由于固溶態與(yu)軋態的(de)(de)透磁率(lv)變(bian)化(hua)很(hen)小（表5.3），較(jiao)0Cr18Ni9（304）更(geng)(geng)(geng)適于無磁用(yong)途。而(er)0Cr18Ni9Cu3則(ze)系(xi)加(jia)(jia)入(ru)銅使奧氏(shi)體更(geng)(geng)(geng)加(jia)(jia)穩(wen)(wen)定，冷(leng)(leng)(leng)加(jia)(jia)工(gong)過程轉變(bian)為馬氏(shi)體的(de)(de)敏感性降低(di)，從而(er)使鋼(gang)的(de)(de)冷(leng)(leng)(leng)作硬(ying)化(hua)傾(qing)(qing)向(xiang)和(he)冷(leng)(leng)(leng)作速率(lv)以(yi)及冷(leng)(leng)(leng)開裂敏感性下降，使此(ci)(ci)鋼(gang)在較(jiao)小變(bian)形力作用(yong)下可獲(huo)得最大的(de)(de)冷(leng)(leng)(leng)變(bian)形，因此(ci)(ci)，0Cr18Ni9Cu3更(geng)(geng)(geng)適于緊固件和(he)深沖、深拉等用(yong)途。圖(tu)5.8和(he)圖(tu)5.9系(xi)一些試驗(yan)結果。

  Y1Cr18Ni9是通過(guo)調整(zheng)鋼(gang)中P（≤0.20％）和(he)S（≥0.15％）含(han)量，而Y1Cr18Ni9Se則(ze)是通過(guo)調整(zheng)1Cr18Ni9 鋼(gang)中P（≤0.20％）和(he)S（≥0.60％ ）并(bing)加入Se（≥0.15％），以使鋼(gang)具(ju)有優良的冷切削加工性。
