此類不銹(xiu)鋼有：0Cr17Ni12Mo2（316），0Cr17Ni12Mo2N（316N）、00Cr17Ni14Mo2(316L)、00Cr17Ni13Mo2N(316LN)、0Cr19Ni13Mo3(317)、00Cr19Ni13Mo3(317L),、0Cr17Ni12Mo2Ti(316Ti)、0Cr17Ni12Mo2Nb(316Nb)、00Cr18Ni14Mo2Cu2(SUS 316J1L)。

  0Cr17Ni12Mo2（316）是最常用的含鉬的鉻鎳奧氏(shi)體不銹(xiu)鋼(gang)，其產量在鉻鎳奧氏體不銹鋼中僅次于前述的0Cr18Ni9（304）。

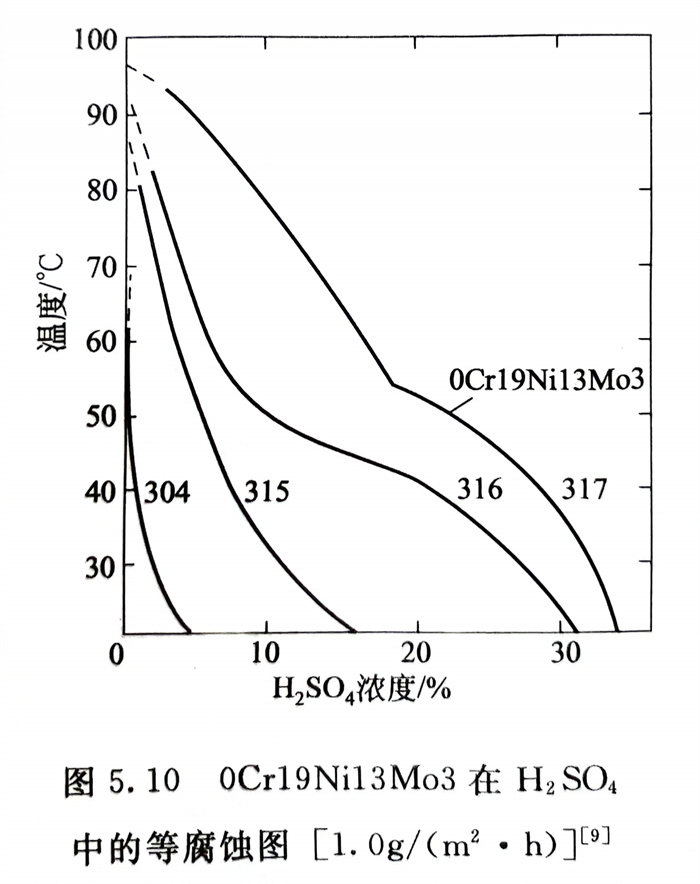

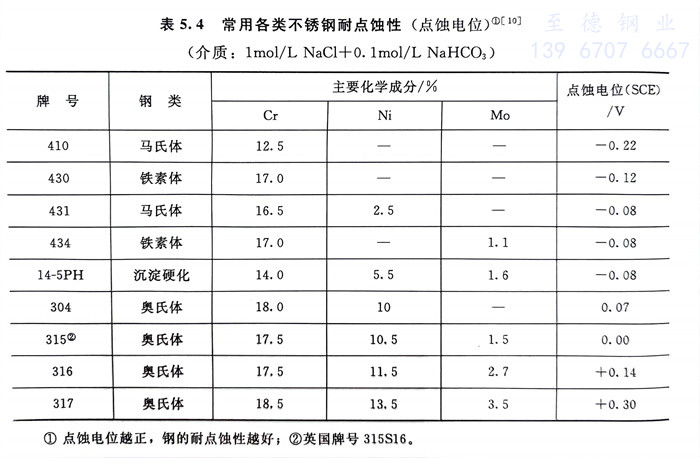

  在前述18-8型鉻鎳奧氏體不銹鋼基礎上分別加入2％～3％和3％～4％Mo，主要是為了提高鋼的耐蝕性，特別是擴大了耐還原性酸，如H₂SO4（圖5.10）、  和有機酸，如醋酸、甲酸等的耐全面腐蝕性及耐氯化物點蝕（見表5.4）和縫隙腐蝕的性能。而且隨鋼中鉬量的增加，在海洋性大氣和海水中的耐蝕性也有所提高，在含Cl的水介質中，0Cr17Ni12Mo2（316）的耐應力腐蝕范圍較0Cr18Ni9（304）明顯擴大（見前面圖5.6）。

  17-12-Mo型鋼較18-8型鋼的(de)(de)(de)含鎳量(liang)適量(liang)提高，其目的(de)(de)(de)是平(ping)衡由于加入強烈形成鐵素體(ti)元(yuan)素2％～4％Mo的(de)(de)(de)作(zuo)用，以(yi)保證鋼具有(you)單一(yi)、穩(wen)定的(de)(de)(de)奧氏體(ti)組織。含氮(dan)的(de)(de)(de)17-12-Mo型鋼，如0Cr17Ni12Mo2N和(he)00Cr17Ni13Mo2N比不含氮(dan)的(de)(de)(de)鋼具有(you)更(geng)高的(de)(de)(de)強度和(he)更(geng)穩(wen)定的(de)(de)(de)奧氏體(ti)組織以(yi)及更(geng)佳的(de)(de)(de)耐蝕性。

  超低碳17-12-Mo型鋼，如(ru)00Cr17Ni14Mo2和00Cr17Ni13Mo3以及含(han)鈦(tai)、鈮的0Cr17Ni12Mo2Ti和0Cr17Ni12Mo2Nb均具有良(liang)好的耐敏化態晶間腐蝕性能(neng)，可用于大截面尺寸的焊接件(jian)用途。

  17-12-Mo型鉻鎳奧(ao)氏(shi)體不銹鋼(gang)(gang)(gang)仍具(ju)有優(you)良(liang)的塑(su)、韌性(xing)和(he)焊接性(xing)，由于鉬(mu)的加入，鋼(gang)(gang)(gang)的室溫強(qiang)度和(he)高溫強(qiang)度有所增(zeng)加，但冷成型性(xing)較18-8型鉻鎳奧(ao)氏(shi)體不銹鋼(gang)(gang)(gang)有所降(jiang)低。

  0Cr18Ni14Mo2Cu2鋼(gang)由(you)于(yu)鉬與銅復合的作(zuo)用，此(ci)鋼(gang)耐稀硫酸等還原(yuan)性(xing)酸介質(zhi)能力較單獨加鉬者又(you)有(you)所提高，由(you)于(yu)銅的存在(zai)，此(ci)鋼(gang)的冷(leng)成型性(xing)也(ye)有(you)所改善，但(dan)熱加工性(xing)稍有(you)降低。
