在1392～1536℃，碳在鐵中會形成δ-鐵素體（見表1.2），而不銹鋼的δ-鐵素體則系合金元素，如鉻、鎳、鉬等固溶于δ-鐵中所形成的固溶體。δ-鐵素體中富鉻、鉬等鐵素體形成元素，而鎳、氮等奧氏體形成元素則相對較低。鋼中有少量δ-鐵素體存在，對鋼的性能有著重要影響。下面以18-8和18-12-2型鉻鎳奧(ao)氏體不銹鋼為例作一簡述。

  在鉻(ge)(ge)鎳奧(ao)氏體(ti)(ti)不(bu)銹鋼，特別是常(chang)用(yong)的1Cr18Ni10Ti（321），0Cr18Ni10（304），0Cr18Ni14Mo2等牌號(hao)中，固溶態常(chang)常(chang)存在少(shao)量δ-鐵素體(ti)(ti)。少(shao)量δ-鐵素體(ti)(ti)，例如(ru)，4％～10％，對焊接(jie)材料而(er)言，由于(yu)它能降低鉻(ge)(ge)鎳奧(ao)氏體(ti)(ti)不(bu)銹鋼焊接(jie)熱(re)裂敏(min)感(gan)性(xing)，因(yin)而(er)是有益的。但少(shao)量δ-鐵素體(ti)(ti)又常(chang)常(chang)給鉻(ge)(ge)鎳奧(ao)氏體(ti)(ti)不(bu)銹鋼帶來一些危害。

①. 使(shi)鋼的熱塑性降低

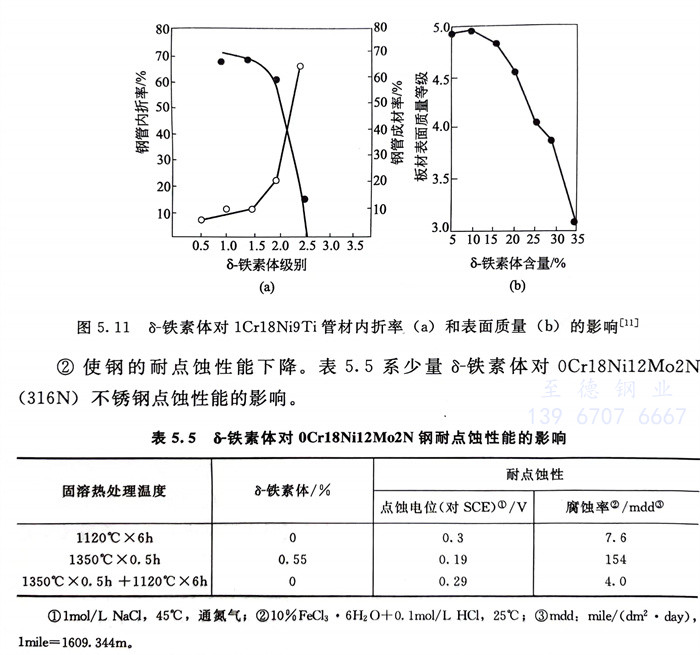

   鋼的表面缺陷增多，不(bu)僅修磨量(liang)增加，而且(qie)會使成品率下降(jiang)，見(jian)圖(tu)5.11。  圖5.11 δ-鐵素體(ti)對1Cr18Ni9Ti管材內折率（a）和表面質(zhi)量（b）的影響

②. 使鋼(gang)的耐點蝕(shi)性能(neng)下降

    表5.5系少(shao)量δ-鐵素(su)體對0Cr18Ni12Mo2N （316N）不銹鋼點蝕性(xing)能(neng)的影(ying)響。 表5.5 δ-鐵素體對0Cr18Ni12Mo2N鋼耐點蝕性能(neng)的影響

 ③. 可引起不銹鋼的選擇性腐(fu)蝕

      國內、外在(zai)大型(xing)尿(niao)(niao)素生(sheng)產設(she)備用(yong)的00Cr17Ni14Mo2不(bu)銹鋼中，曾發現(xian)δ-鐵素體的優先(xian)腐(fu)蝕，因此(ci)，尿(niao)(niao)素級(ji)不(bu)銹鋼中δ量(liang)要求≤0.6％。

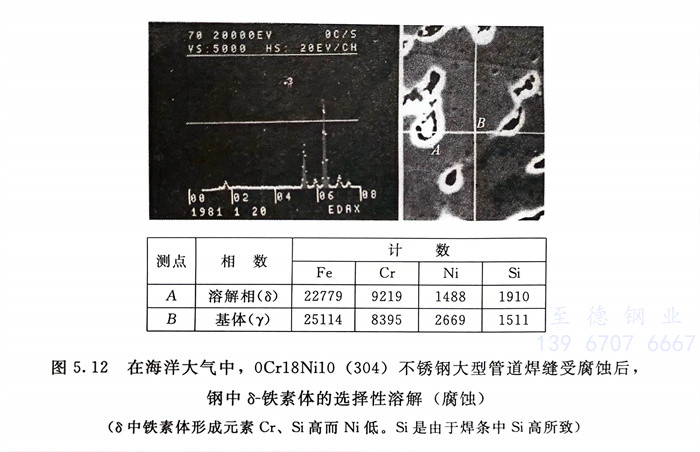

      國內在海洋大氣中產生腐蝕的 0Cr18Ni9(304) 不銹鋼管道觀察到δ-鐵素體的優先腐蝕，見圖5.12。

 ④. 影響鋼的低(di)溫(wen)和(he)無磁性能

      這主要與(yu)δ-鐵素體有磁性且隨(sui)鋼中δ-鐵素體量的(de)增加，鋼的(de)低溫(wen)韌(ren)性下降有關。為此，無磁和低溫(wen)（特(te)別是超低溫(wen)）用(yong)途中要嚴格控制鋼中的(de)δ-鐵素體的(de)數量。
