高鉬奧氏體(ti)不銹(xiu)鋼中00Cr18Ni16Mo5（317LM），00Cr18Ni16Mo5N （316LMN）和00Cr20Ni25Mo4.5Cu（2RK65,904L）為常用牌號。

   00Cr18Ni16Mo5和00Cr18Ni16Mo5N 由(you)于(yu)比前(qian)述17-12-Mo型鋼含鉬量更(geng)高，因而在(zai)耐(nai)還原性酸和耐(nai)局部(bu)腐蝕方(fang)面(mian)，性能又有進一步提高，可用于(yu)更(geng)加(jia)苛刻的(de)腐蝕環境(jing)中(zhong)。含氮00Cr18Ni16Mo5N鋼，由(you)于(yu)氮的(de)加(jia)入，奧氏體(ti)更(geng)加(jia)穩定，與(yu)00Cr18Ni16Mo5相比，不僅耐(nai)蝕性提高且由(you)于(yu)鋼中(zhong)σ（X）等脆性相析出也(ye)受到了一定抑(yi)制。

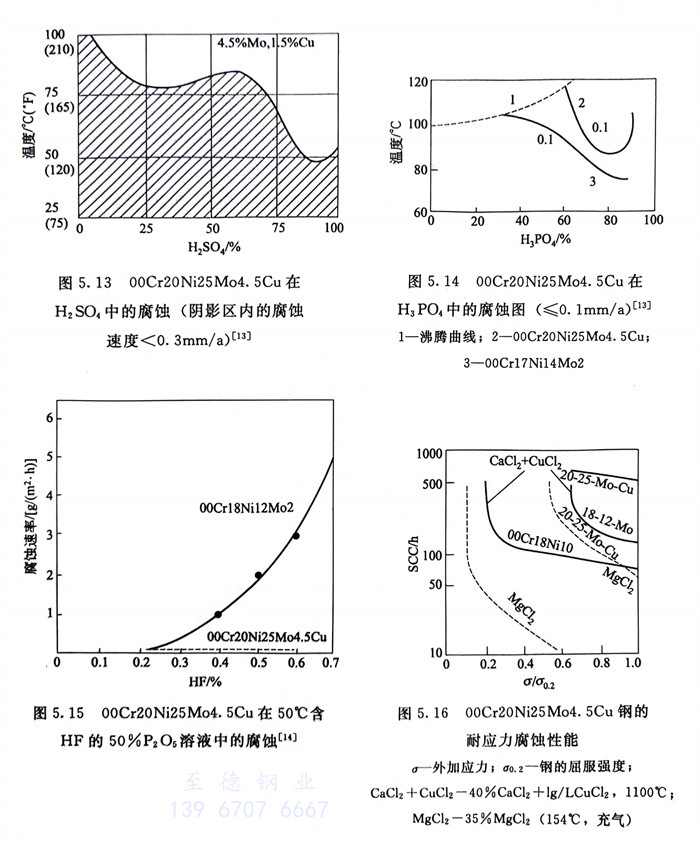

  00Cr20Ni25Mo4.5Cu 由于此鋼含(han)(han)有更高的(de)Cr、Ni、Mo等元素，加之鉬與銅(tong)的(de)復合(he)作用，使00Cr20Ni25Mo4.5Cu既在(zai)  、甲(jia)酸、乙酸等腐(fu)蝕介質(zhi)中(zhong)耐全面腐(fu)蝕，又在(zai)含(han)(han)CI水(shui)介質(zhi)中(zhong)耐點蝕、縫隙腐(fu)蝕和應力腐(fu)蝕的(de)能力有顯著提高，圖(tu)(tu)5.13～圖(tu)(tu)5.16系在(zai)不同溫度  和含(han)(han)F-50％  中(zhong)耐全面腐(fu)蝕及在(zai)氯(lv)化(hua)物水(shui)介質(zhi)中(zhong)耐應力腐(fu)蝕的(de)試驗結果。可以看出，00Cr20Ni25Mo4.5Cu又比(bi)18-12-2型不銹鋼的(de)耐蝕范圍有所擴大。

   當Cr17Ni14Mo2和Cr17Ni13Mo3以及(ji)00Cr18Ni14Mo2等耐蝕性不能滿足使用要求(qiu)時，此(ci)類(lei)含鉬(mu)約4.5％的高鉬(mu)不銹鋼則是(shi)可供選(xuan)擇的理想(xiang)牌號。
