一、雙相(xiang)不(bu)銹鋼相(xiang)比例(li)對耐應力腐蝕性能的影響

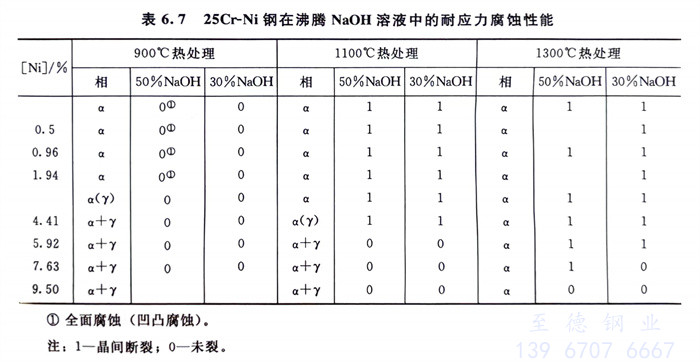

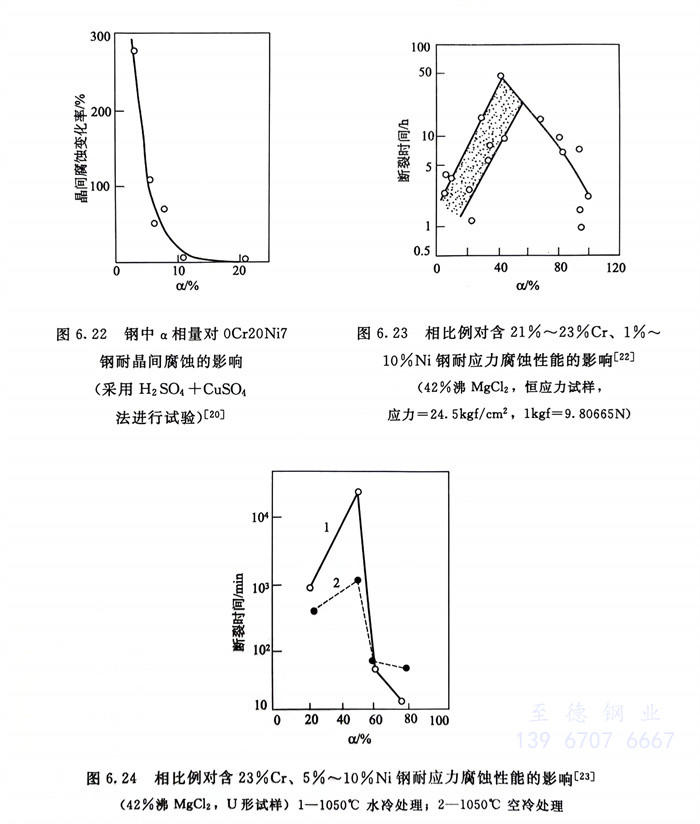

在氯化物中和在NaOH中的試驗結果見圖6.23、圖6.24及表6.7。可以看出，在42％沸MgCl2中，當α相比例在40％～50％時，此鋼具有最佳的耐應力腐蝕性能，而在NaOH堿溶液中，只要具有α＋γ雙相結構，鋼的耐應力腐蝕性能便優于單相鐵素體（注意此時鋼中含鎳，為含鎳的鐵素體組織）時的性能，1100℃以上固溶處理時，單相鐵素體呈沿晶斷裂。
二、雙相不銹鋼相比(bi)例(li)對耐點蝕性能(neng)的影響

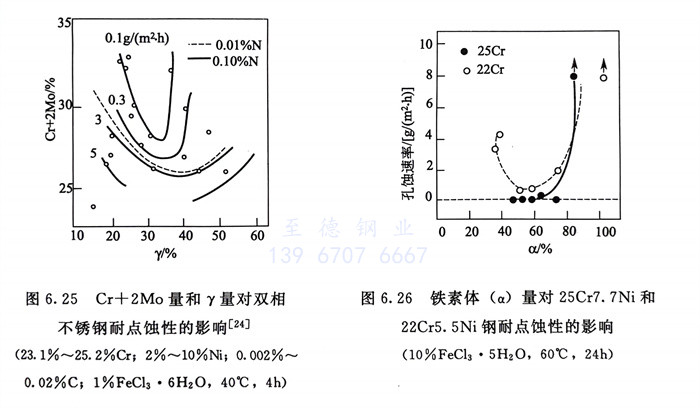

一些試驗結果(guo)(guo)見圖(tu)6.25和(he)圖(tu)6.26。圖(tu)6.25的結果(guo)(guo)表明，不(bu)管(guan)鋼(gang)(gang)中Cr + 2Mo 量如何(he)變化(hua)，為了(le)獲得最佳的點(dian)蝕(shi)性(xing)能以鋼(gang)(gang)中γ相(xiang)(xiang)量在30％～40％為宜，而圖(tu)6.26也指出(chu)，鋼(gang)(gang)中α相(xiang)(xiang)量在50％～60％即α與γ相(xiang)(xiang)比例近于(yu)1時(shi)耐點(dian)蝕(shi)性(xing)為最佳。
