一、組織特點

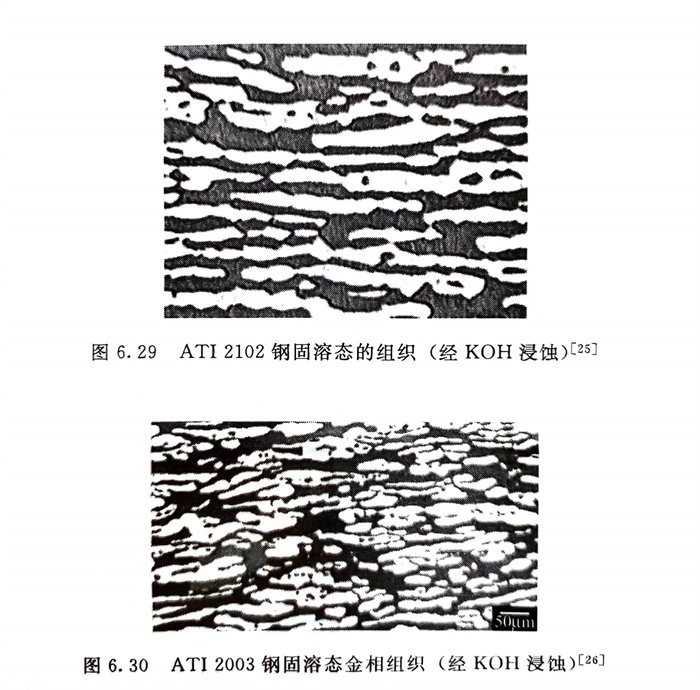

  所有經濟型雙相不(bu)銹(xiu)鋼(gang)化學成分的合理配比及適宜固溶處理態的α和γ兩相組織之比，與含氮的其他雙相不銹鋼之間沒有差別，均在50／50，圖6.29和圖6.30分別為ATI 2102和ATI 2003的顯微組織。可以看出，鋼中的相比例（a／γ）基本上均在50／50左右。

  經(jing)濟型雙相不(bu)銹(xiu)鋼經(jing)過中溫時效(xiao)也同樣(yang)有碳、氮化物和σ、x 等金(jin)屬(shu)間化合物的沉淀存(cun)在。

二、組織熱穩定性

  前面已述及不銹鋼的組織熱穩定性對鋼的性能有重要影響，由于經濟型雙相不銹鋼中的鉻、鉬量較SAF 2205和香蕉視頻app破解碼:SAF 2507等為低，所以它們的組織熱穩定性高，鋼中碳、氮化物和σ、 x 相的析出速度較慢，析出溫度低且析出量也較少。從時效處理對經濟型雙相不銹鋼韌性和耐蝕性的影響與SAF 2205和SAF 2507等的對比便可明顯看出這種趨勢。

 ①. 鋼的組織熱穩定性(xing)與(yu)韌(ren)性(xing)

    圖6.31～圖6.34系時效處理對LDX 2101，SAF 2304和ATI 2003三種經濟型雙相不銹鋼韌性影響曲線，并與SAF 2205和SAF 2507對比的結果。顯然，鋼的熱穩定性SAF 2304＞LDX 2101＞ATI 2003＞SAF 2205＞SAF 2507，而對脆性的敏感性則為SAF 2507＞SAF 2205＞ATI 2003>LDX 2101>SAF 2304。

 ②. 組織(zhi)熱穩定性(xing)與(yu)耐蝕性(xing)

    圖(tu)(tu)6.35系(xi)耐蝕性降低50％時(shi)(shi)的(de)CPT曲線，可以看出(chu)熱穩定性對(dui)點蝕影響的(de)趨(qu)勢與組(zu)(zu)織(zhi)熱穩定性和(he)韌性關(guan)系(xi)（T-T-V）的(de)圖(tu)(tu)6.32基本一致。由于圖(tu)(tu)6.33的(de)時(shi)(shi)效(xiao)溫度(du)最高僅為850℃， SAF 2205和(he)2507對(dui)6、  相(xiang)等析出(chu)最敏感(gan)的(de)溫度(du)并未顯現出(chu)來(lai)。但總趨(qu)勢已可明顯看出(chu)：時(shi)(shi)效(xiao)態(tai)(tai)鋼的(de)組(zu)(zu)織(zhi)熱穩定性SAF 2304，時(shi)(shi)效(xiao)態(tai)(tai)對(dui)點蝕的(de)敏感(gan)性則為SAF 25 2304。
