試驗和實際應用表明，Cr21和Cr22型經濟型雙相不銹鋼管其耐蝕性以取代304和304L型鉻鎳奧氏體不銹鋼管為主，而SAF 2304代替對象則除了304和304L外，在一些條件下，還可代用316、316L；含鉬的ATI2003則填補了316與SAF 2205之間的空白，可代316、316L，甚至317L，但耐蝕性低于SAF2205，下面是部分結果。
一、全面腐蝕(shi)

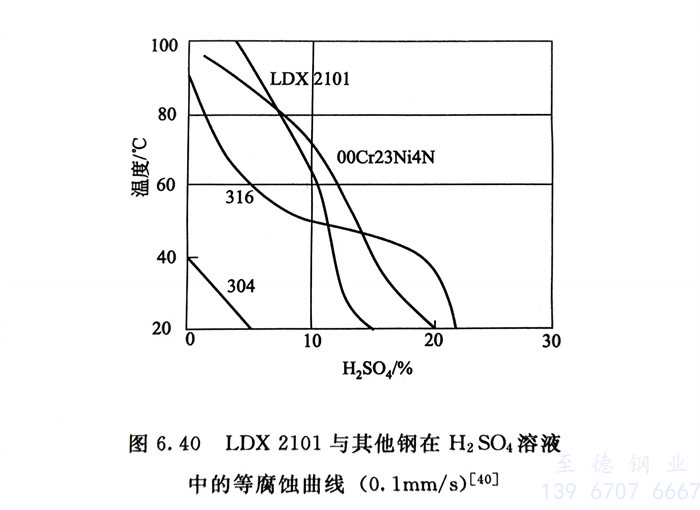

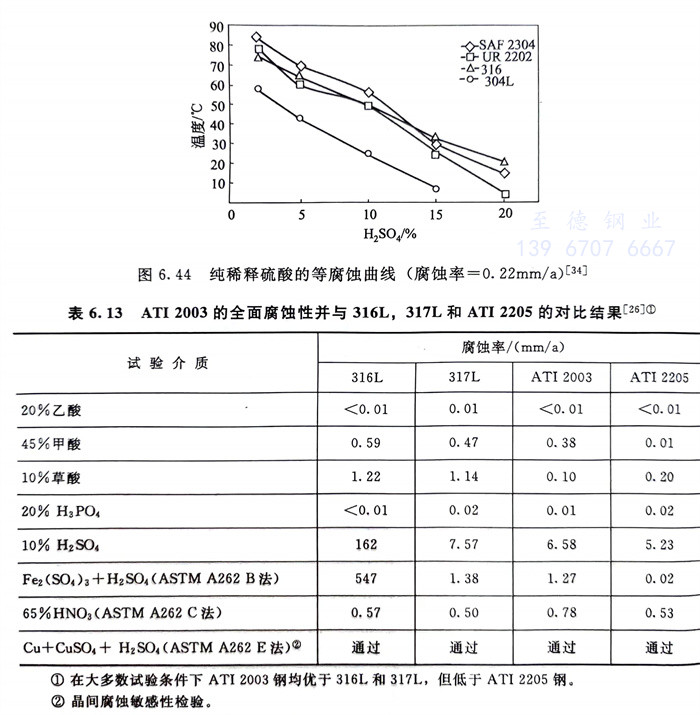

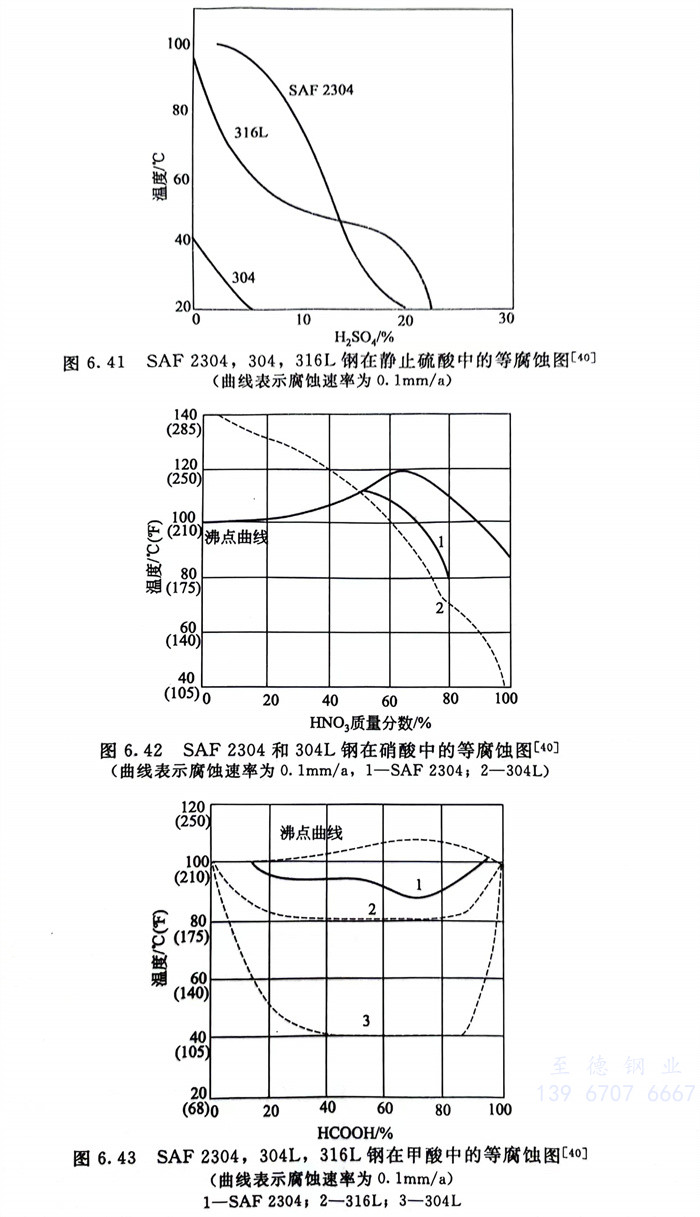

圖6.40～圖6.44和表6.13系(xi)LDX 2101，UR 2202，SAF 2304和 ATI 2003在(zai)一(yi)些(xie)酸(suan)溶液(ye)中的(de)腐蝕(shi)試驗(yan)結果。
將UR 2202的(de)熱軋(ya)中板焊接后(hou)進行表面(mian)機加工(gong)、噴丸和噴砂后(hou)再拋光等表面(mian)處理后(hou)，置(zhi)于農村大氣和工(gong)業大氣中一年后(hou)均未見有銹蝕產生。
二、晶間腐(fu)蝕

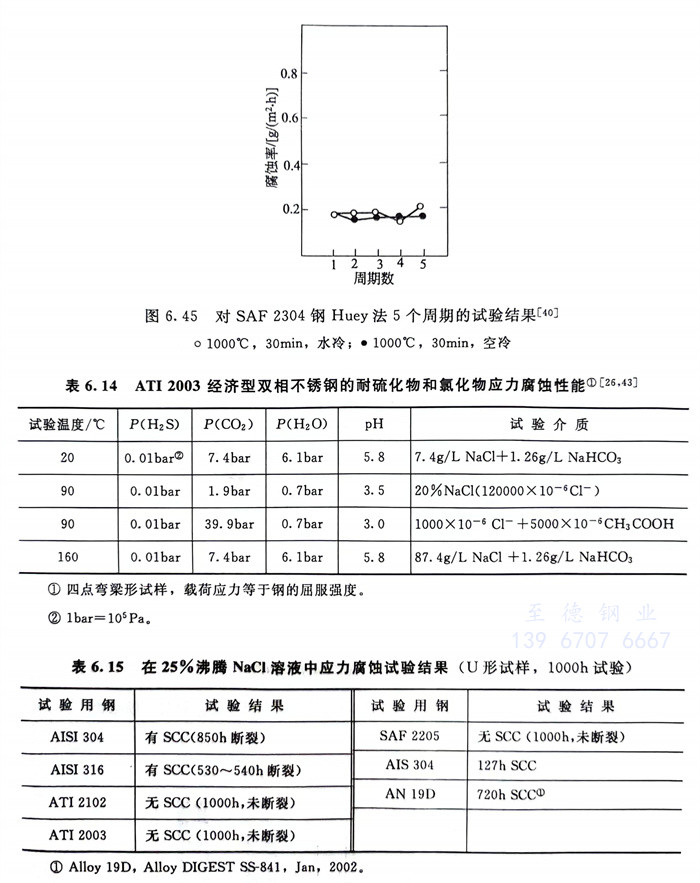

所有(you)經(jing)(jing)濟型(xing)(xing)雙相不銹鋼(gang)管由于均(jun)為(wei)超低(di)碳型(xing)(xing)（C量0.02％～0.03％）且均(jun)含有(you)氮，加(jia)之(zhi)均(jun)具(ju)有(you)a／γ近于1的雙相結構(gou)，因而晶間(jian)腐(fu)蝕敏感(gan)性很(hen)低(di)。經(jing)(jing)標準(zhun)晶間(jian)腐(fu)蝕試驗(yan)檢(jian)查均(jun)無晶間(jian)腐(fu)蝕傾向。表6.13中(zhong)有(you)ATI 2003經(jing)(jing)ASTM A262 E法檢(jian)查和圖6.45中(zhong)系SAF 2304用Huey法檢(jian)查的結果，可(ke)以看出(chu)均(jun)獲通(tong)過。
三、應力腐蝕（SCC）

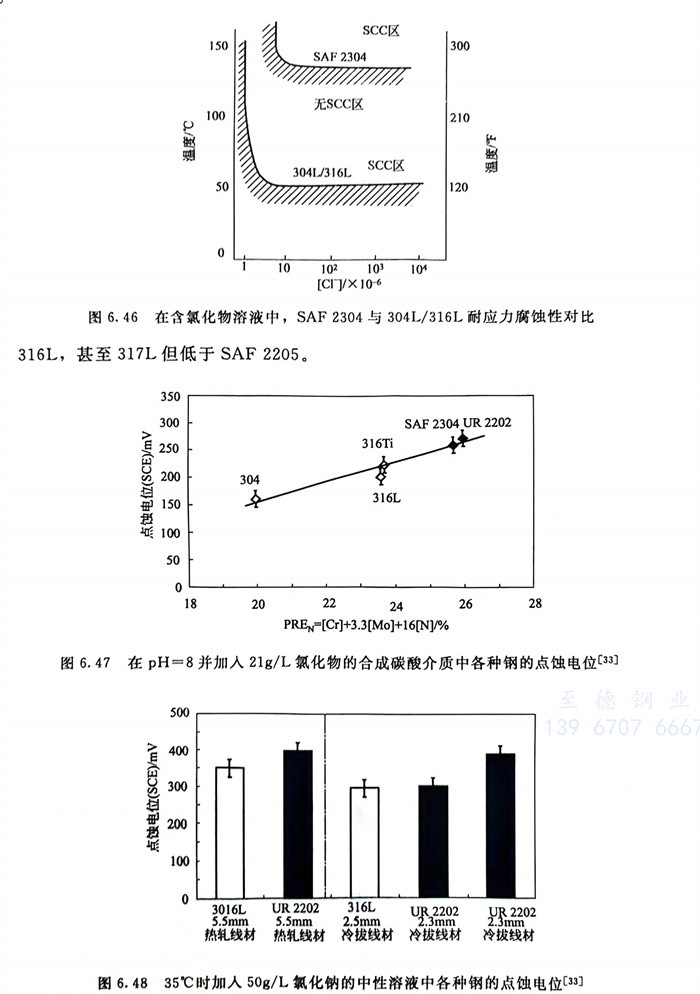

具有良好的耐氯化物應力腐蝕性(xing)是(shi)現代雙(shuang)相不(bu)銹(xiu)鋼管的共同特點，經濟型(xing)雙(shuang)相不(bu)銹(xiu)鋼也不(bu)例外。表(biao)6.14、表(biao)6.15和圖(tu)6.46系(xi)(xi)一些(xie)試驗(yan)結果(guo)。表(biao)6.15的結果(guo)系(xi)(xi)在模擬的海洋(yang)平(ping)臺(tai)油氣(qi)生(sheng)產介(jie)質中進行的40天(tian)試驗(yan)，ATI 2003鋼無應力腐蝕產生(sheng)。
四、點蝕和(he)縫(feng)隙(xi)腐蝕

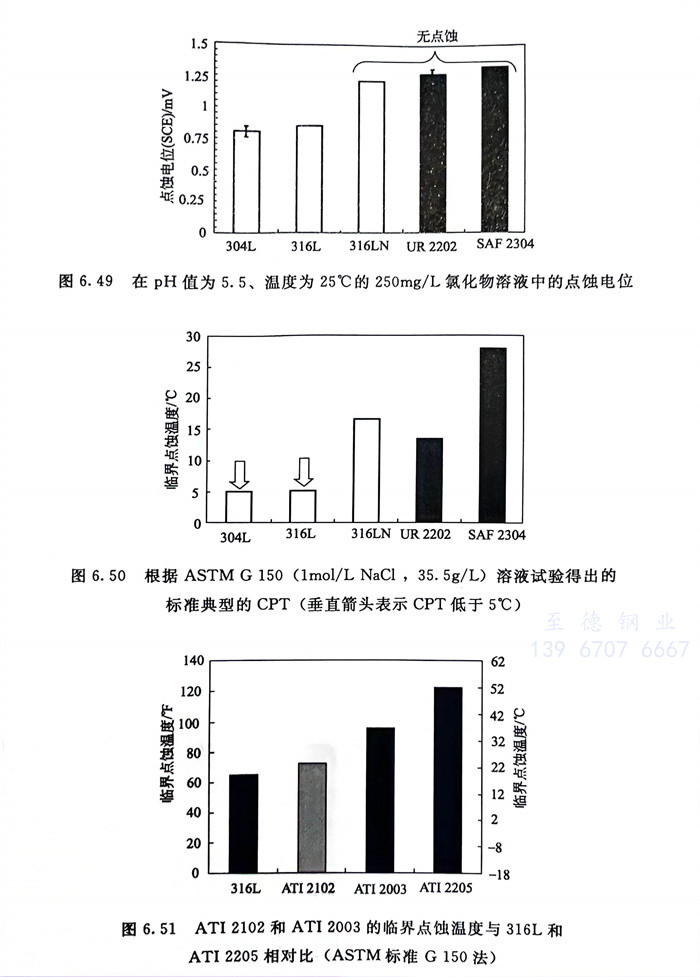

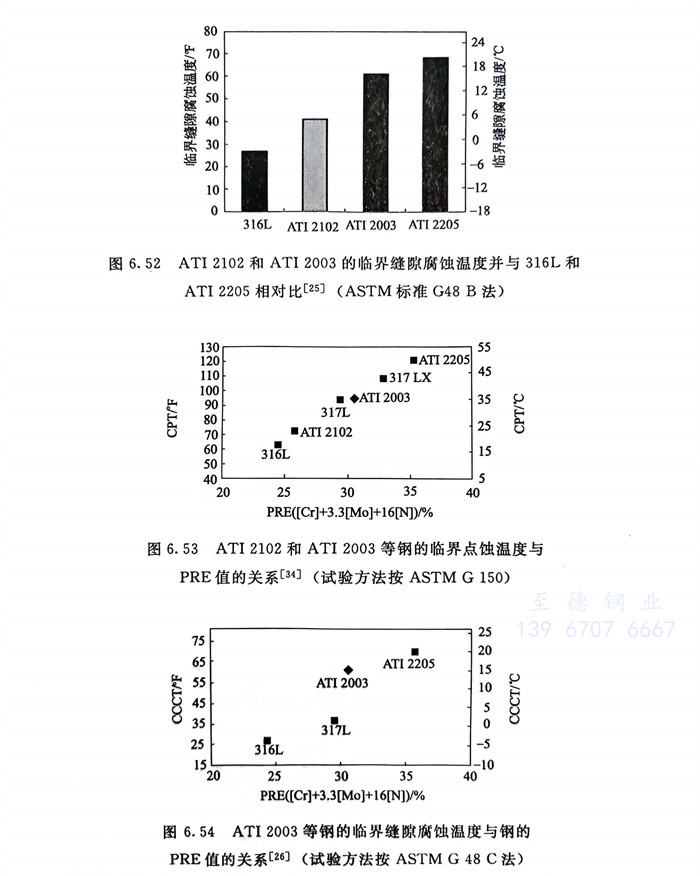

圖6.47～圖6.54系在(zai)一些(xie)介(jie)質(zhi)中，經濟型(xing)雙相不銹(xiu)鋼管的(de)點蝕(shi)(shi)電(dian)位(wei)、點蝕(shi)(shi)溫(wen)度和臨(lin)界縫隙腐(fu)蝕(shi)(shi)電(dian)位(wei)以(yi)(yi)此(ci)來(lai)評價鋼的(de)耐點蝕(shi)(shi)和耐縫隙腐(fu)蝕(shi)(shi)性(xing)能并與常用的(de)幾種鉻鎳奧氏體不銹(xiu)鋼的(de)對比(bi)。從這些(xie)結(jie)果可以(yi)(yi)看出(chu)，在(zai)相同試驗條件下，ATI 2102、UR 2202、SAF 2304 可與304、316、316L相當，ATI 2003可優(you)于316L ，甚至317L 但低于 SAF2205 。
前面圖5.34還指出LDX 2101 鋼在1mol/L NaCl、25℃溶(rong)液中耐點蝕性與(yu)304,430，AISI201不銹鋼以及以錳代(dai)鎳的低鉻、低鎳的J1，J4鋼的對比結果，顯示(shi)出了(le)Cr21型(xing)經濟型(xing)雙(shuang)相不銹鋼的優異性。
